One27: Przegląd

Przegląd faktów Zastosowania Produkty One27 Film z najważniejszymi momentami Cechy Elastyczne odstępy Z perspektywy programisty FAQ Referencje

Kompaktowe i wytrzymałe połączenia płytek drukowanych w technologii SMT

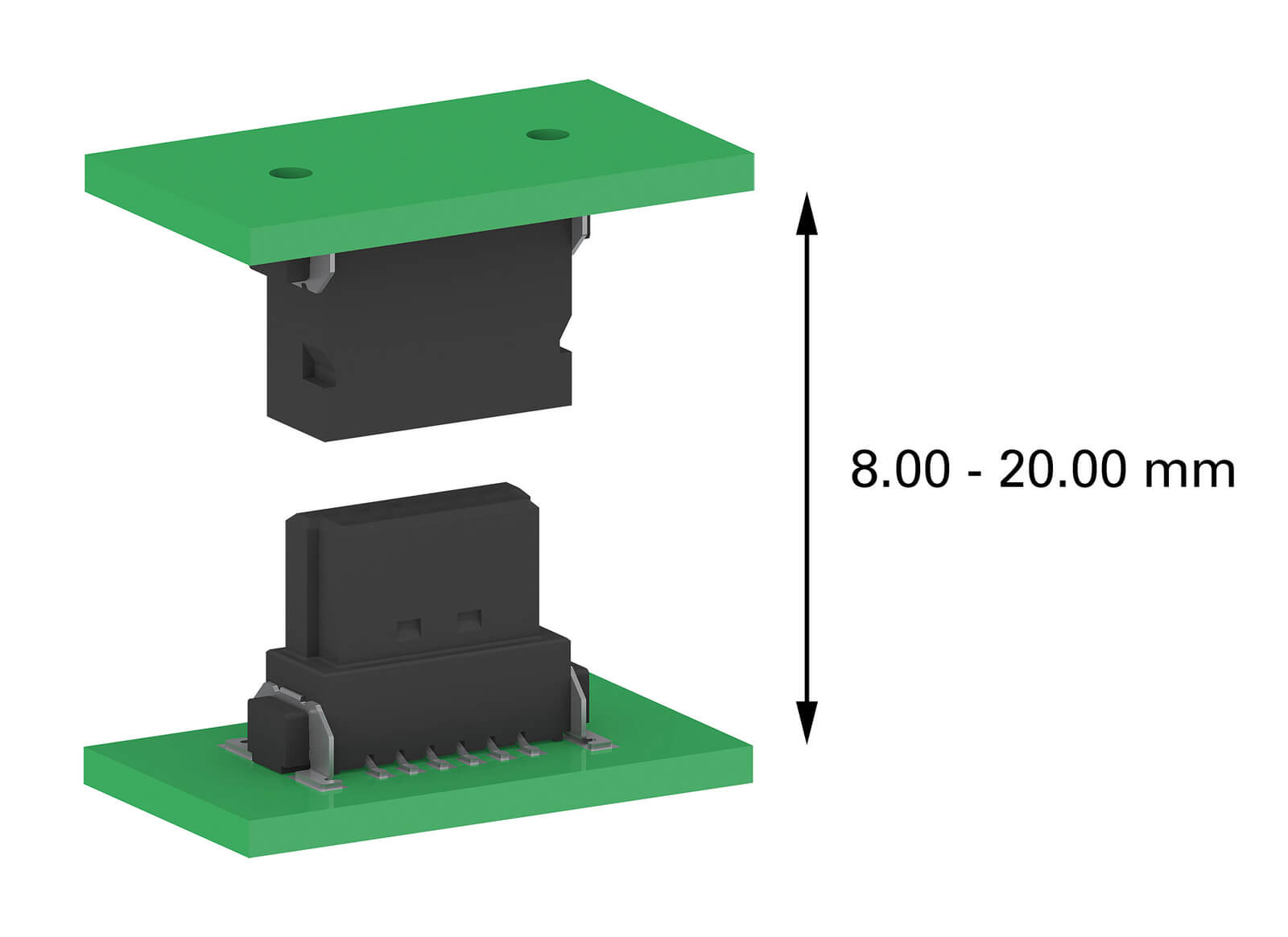

Dzięki złączom One27 firmy ept możliwe jest uzyskanie odstępów między płytkami drukowanymi w zakresie od 8,00 do 20,00 mm.

One27 Leiterplattenabstaende NEU 2023

Cechy

Od 12 do 80 styków, obciążalność
prądowa
1,4 A, 500 cykli wtykania,
najwyższy poziom niezawodności
styków, sprawdzona kompatybilność z produktami innych dostawców,

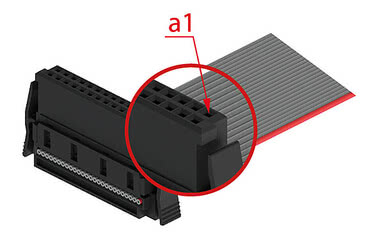

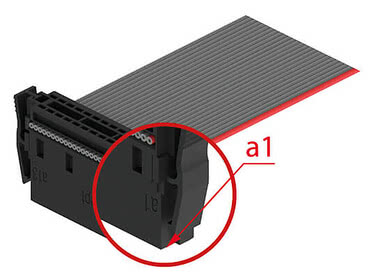

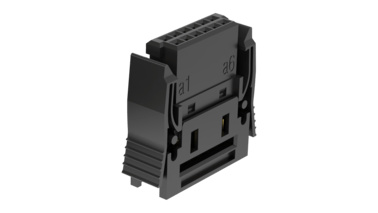

listwa IDC dostępna w wersji pojedynczej
lub z zamontowanym kablem, pakowana w taśmie i szpuli,
certyfikat LV214

Zastosowania

Połączenie płytka-płytka (mezzanine) od 8 mm do 20,00 mm –
połączenie równoległe i
prostopadłe; złącze IDC z płaskim kablem

One27: Przegląd

Przegląd faktów Zastosowania Produkty One27 Film z najważniejszymi momentami Cechy Elastyczne odstępy Z perspektywy programisty FAQ Referencje

Prosta listwa sprężynowa

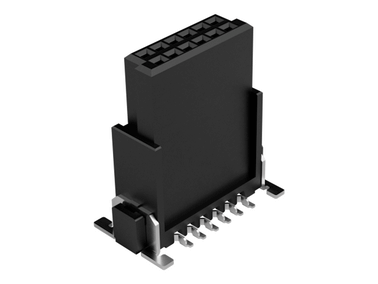

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm

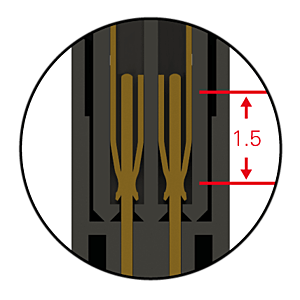

Nakładanie się kontaktów	1,5 mm

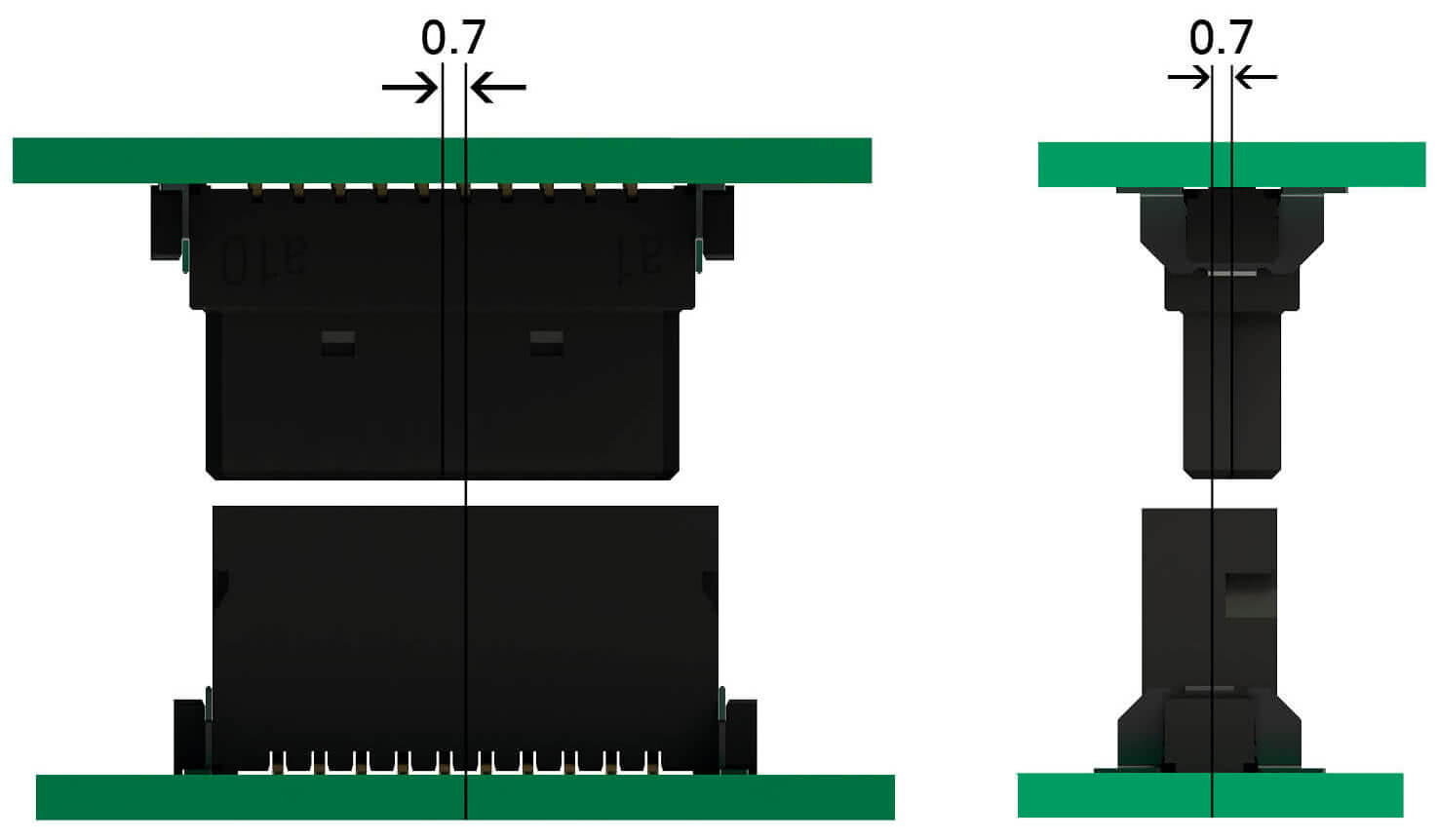

Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm

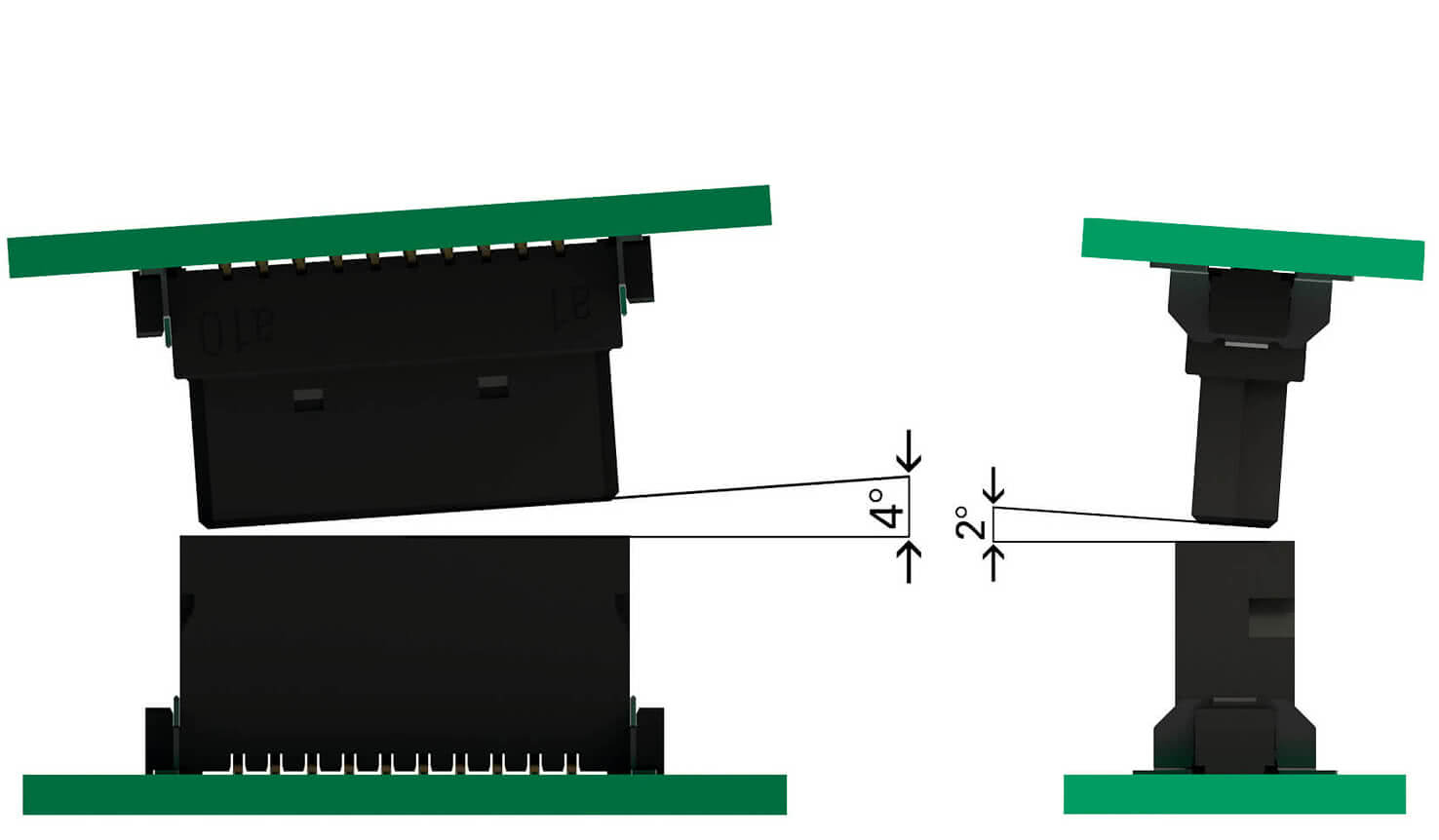

Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

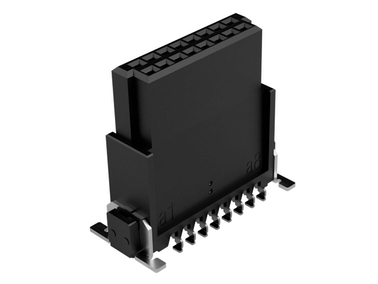

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 16, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

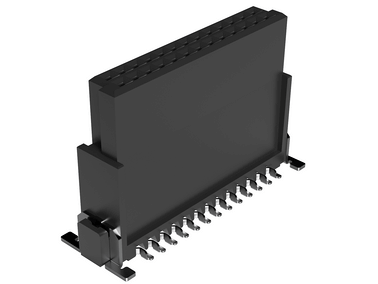

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 26, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 32, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

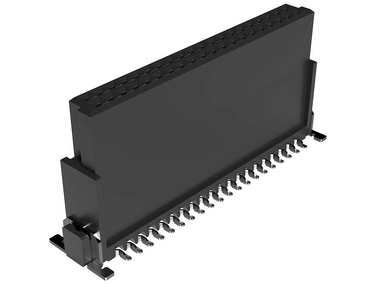

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 40, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

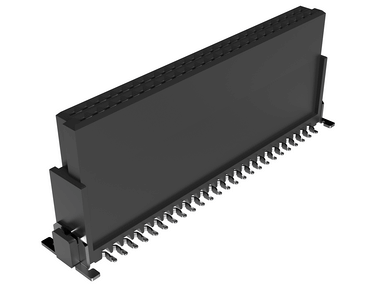

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

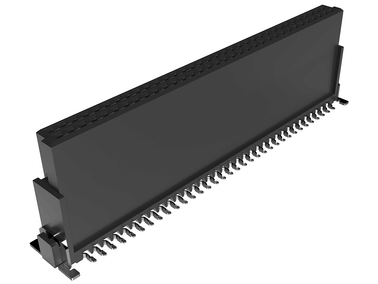

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 68, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

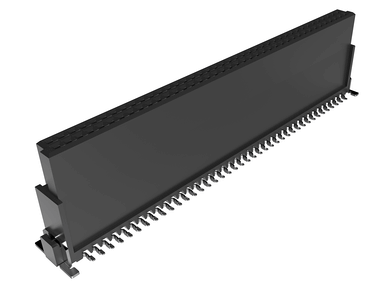

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

możliwość łączenia przy odległości między płytkami drukowanymi 15,4–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 80, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 13,65 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa typu high-profile Nr artykułu. 404-54080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Rozstaw płytek drukowanych	15,4–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

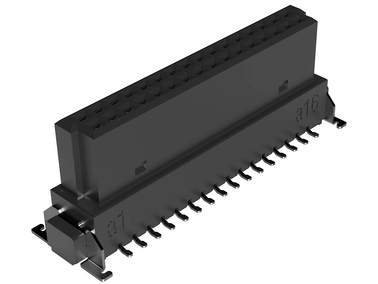

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 32, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52012-51

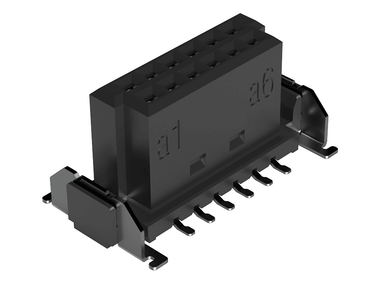

ept One27 Federleiste gerade Low 404 52012 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

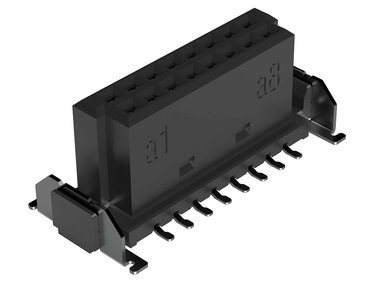

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 16, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

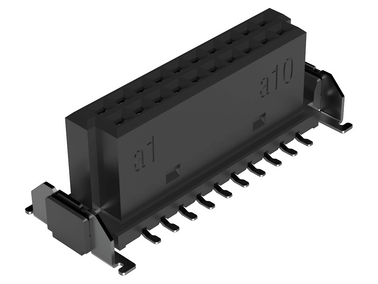

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52026-51

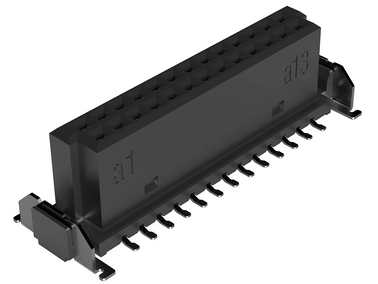

ept One27 Federleiste gerade Low 404 52026 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 26, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

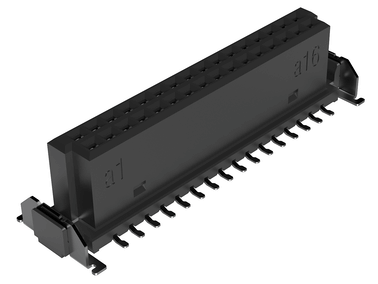

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 32, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52040-51

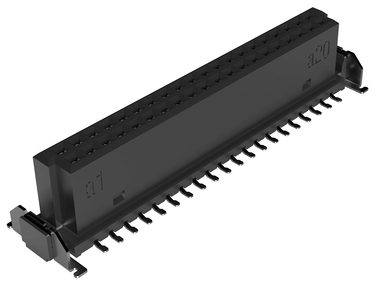

ept One27 Federleiste gerade Low 404 52040 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 40, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

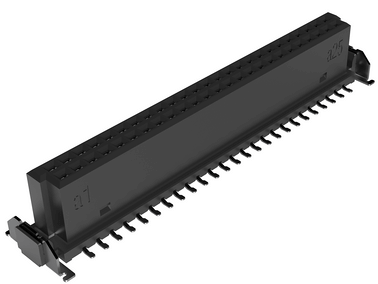

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52050-51

ept One27 Federleiste gerade Low 404 52050 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

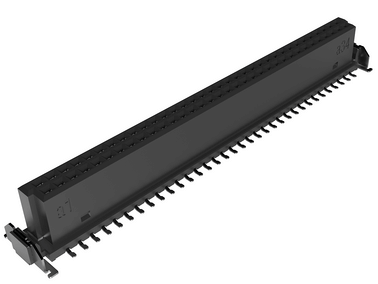

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 68, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

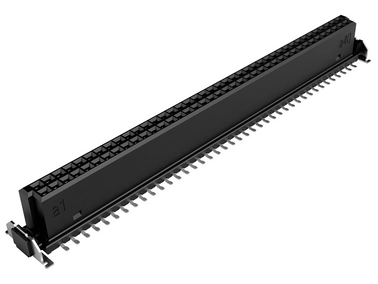

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

możliwość łączenia przy odległości między płytkami drukowanymi 8,0–12,6 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 80, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 6,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 o niskim profilu Nr artykułu. 414-52080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 12,6 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

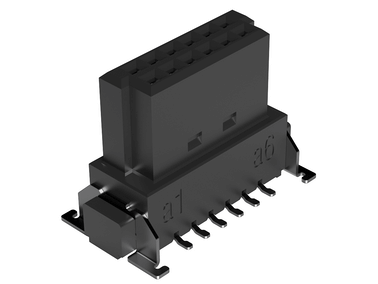

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

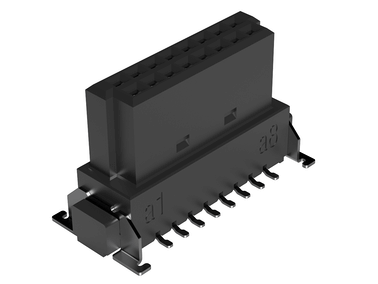

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 16, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

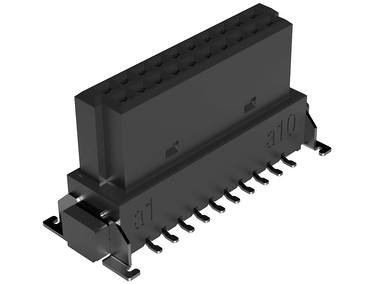

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53026-51

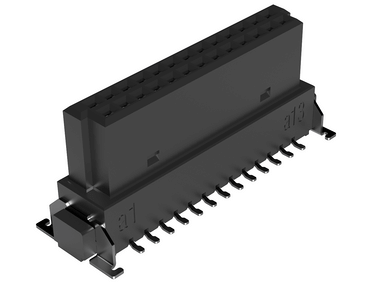

ept One27 Federleiste gerade Mid 404 53026 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 26, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

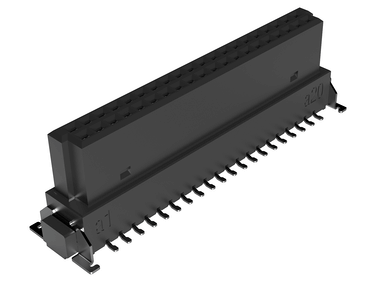

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53040-51

ept One27 Federleiste gerade Mid 404 53040 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 40, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 68, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

możliwość łączenia przy odległości między płytkami drukowanymi wynoszącej 10,8–15,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 80, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 9,05 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 Listwa stykowa o średnim profilu Nr artykułu. 414-53080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Rozstaw płytek drukowanych	10,8 mm – 15,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże prosta

Listwa na noże One27 typu high-profile Nr artykułu. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 16, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 26, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 32, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 40, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 68, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

możliwość łączenia przy odległości między płytkami drukowanymi 11,1–20,0 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 80, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 4,85 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 typu high-profile Nr artykułu. 403-54080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Rozstaw płytek drukowanych	11,1–20,0 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52016-51

ept One27 Messerleiste gerade Low 403 52016 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 16, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 26, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52032-51

ept One27 Messerleiste gerade Low 403 52032 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 32, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 40, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 68, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 8,0–16,9 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 80, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość konstrukcyjna bez wtyku: 1,75 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o niskim profilu Nr artykułu. 413-52080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Rozstaw płytek drukowanych	8,0 mm – 16,9 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53016-51

ept One27 Messerleiste gerade Mid 403 53016 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 16, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53020-51

ept One27 Messerleiste gerade Mid 403 53020 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 26, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 32, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 40, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 68, rozstaw 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

możliwość łączenia przy odstępie między płytkami drukowanymi wynoszącym 9,5–18,4 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 80, rozstaw: 1,27 mm, Technika połączeń SMT, Wysokość zabudowy bez wtyku: 3,25 mm, Poziom wydajności 1

Równoległy

Pod kątem prostym

SMT

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27 o średnim profilu Nr artykułu. 413-53080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Rozstaw płytek drukowanych	9,5 mm – 18,4 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	3,1 A przy 20°C (4 z 50 biegunów) 1,4 A przy 20°C (50 z 50 biegunów)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa sprężynowa kątowa

One27 – złącze wtykowe kątowe Nr artykułu. 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba biegunów: 12, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51016-51

ept One27 Federleiste gewinkelt 404 51016 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 16, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51020-51

ept One27 Federleiste gewinkelt 404 51020 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 20, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 26, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51032-51

ept One27 Federleiste gewinkelt 404 51032 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba biegunów: 32, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51040-51

ept One27 Federleiste gewinkelt 404 51040 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba słupków: 40, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51050-51

ept One27 Federleiste gewinkelt 404 51050 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 68, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba biegunów: 80, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

One27 – złącze wtykowe kątowe Nr artykułu. 404-51080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa zaciskowa kątowa

Listwa na noże One27, wygięta Nr artykułu. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 16, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51016-51 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 20, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51020-51 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 26, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51026-51 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba biegunów: 32, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51032-51 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba słupków: 40, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51040-51 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51050-51 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba pól: 68, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51068-51 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba biegunów: 80, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51080-51 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa na noże One27, wygięta Nr artykułu. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba biegunów: 12, Technika połączeń SMT, Siatka 1,27 mm, Poziom wydajności 1

Pod kątem prostym

Poziomo

SMT

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Listwa na noże One27, wygięta Nr artykułu. 403-51012-51 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez NiP przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Koplanarność	≤ 0,1 mm
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy IEC 60512-5-2	1,4 A przy 20°C (50-stykowe)
Rezystancja styków IEC 60512-2-1	≤ 25 mΩ
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Przetwarzanie

Temperatura lutowania JEDEC J-STD-020E	20–40 sekund w temperaturze 260°C
MSL JEDEC J-STD-020E	1
Dopasowanie	Pick and Place

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Listwa stykowa IDC

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59012-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59012-61 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59016-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 16, rozstaw: 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59016-61 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59020-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59020-61 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59026-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 26, rozstaw 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59026-61 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59032-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 32, rozstaw 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59032-61 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59040-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 40, rozstaw 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59040-61 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59050-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 50, rozstaw: 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59050-61 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59068-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 68, rozstaw 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59068-61 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59080-61

One27 Federleiste IDC Neu Foto

do podłączenia IDC za pomocą płaskiego kabla AWG 30/7, Przesłonięcie styku 1,5 mm, Liczba kołków: 80, rozstaw: 1,27 mm, Kabel płaski siatkowy 0,635 mm, Poziom wydajności 1, Listwa stykowa IDC jest przeznaczona do montażu w kablach. Należy przestrzegać wskazówek dotyczących montażu.

Kabel do płyty

Wysoka gęstość

Wytrzymały

Pokaż więcej szczegółów produktu

Złącze wtykowe One27 typu IDC Nr artykułu. 404-59080-61 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C (w zależności od rodzaju zastosowanego kabla)

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Oscylacja sinusoidalna IEC 60512-6-4	10–2000 Hz, 20 g
Zakłócenia styków podczas oscylacji sinusoidalnej IEC 60512-2-5	≤ 1 µs
Uderzenie półsinusoidalne IEC 60512-6-3	50 g, 11 ms
Zaburzenia kontaktu podczas wstrząsów, półsinusoidalne IEC 60512-2-5	≤ 1 µs
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Rezystancja styków IEC 60512-2-1	≤ 25 mΩ styk sprężynowy --> ściągacz ≤ 10 mΩ IDC --> kabel
Powietrze i droga upływu	min. 0,4 mm
Odporność izolacji IEC 60512-3-1	≥ 10 GΩ
Napięcie testowe IEC 60512-4-1	500 V AC

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 Konfekcjonowanie kabli PVC Standard

Zestaw kabli One27, 12-pinowy, 100 mm, wersja 120 Nr artykułu. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 12-pinowy, 100 mm, wersja 120 Nr artykułu. 404-6112-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	12
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 16 pinów, 100 mm, wersja 120 Nr artykułu. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 16 pinów, 100 mm, wersja 120 Nr artykułu. 404-6116-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	16
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 20-pinowy, 100 mm, wersja 120 Nr artykułu. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 20-pinowy, 100 mm, wersja 120 Nr artykułu. 404-6120-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	20
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 26 pinów, 100 mm, wersja 120 Nr artykułu. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 26 pinów, 100 mm, wersja 120 Nr artykułu. 404-6126-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	26
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 32 piny, 100 mm, wersja 120 Nr artykułu. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 piny, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 32 piny, 100 mm, wersja 120 Nr artykułu. 404-6132-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	32
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 40 pinów, 100 mm, wersja 120 Nr artykułu. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 40 pinów, 100 mm, wersja 120 Nr artykułu. 404-6140-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	40
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 50 pinów, 100 mm, wersja 120 Nr artykułu. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 50 pinów, 100 mm, wersja 120 Nr artykułu. 404-6150-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	50
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 68 pinów, 100 mm, wersja 120 Nr artykułu. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 68 pinów, 100 mm, wersja 120 Nr artykułu. 404-6168-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	68
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, 80 pinów, 100 mm, wersja 120 Nr artykułu. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 pinów, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm i długości 100 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, 80 pinów, 100 mm, wersja 120 Nr artykułu. 404-6180-100-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Indywidualne konfekcjonowanie kabli One27 z PVC

One27 Konfekcjonowanie kabli, wariant 100 Nr artykułu. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

One27 Konfekcjonowanie kabli, wariant 100 Nr artykułu. 404-61NN-LLL-100-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 120 Nr artykułu. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 120 Nr artykułu. 404-61NN-LLL-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 130 Nr artykułu. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 130 Nr artykułu. 404-61NN-LLL-130-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 400 Nr artykułu. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 400 Nr artykułu. 404-61NN-LLL-400-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 420 Nr artykułu. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 420 Nr artykułu. 404-61NN-LLL-420-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 110 Nr artykułu. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 110 Nr artykułu. 404-61NN-LLL-110-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 140 Nr artykułu. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 140 Nr artykułu. 404-61NN-LLL-140-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 440 Nr artykułu. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 440 Nr artykułu. 404-61NN-LLL-440-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -30°C do +105°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0
Wartość CTI IEC 60112	175
Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,2 A przy 25°C
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – konfekcjonowanie przewodów wysokotemperaturowych

One27 Konfekcjonowanie kabli, wariant 100 Nr artykułu. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

One27 Konfekcjonowanie kabli, wariant 100 Nr artykułu. 404-62NN-LLL-100-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 120 Nr artykułu. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 120 Nr artykułu. 404-62NN-LLL-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 130 Nr artykułu. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 130 Nr artykułu. 404-62NN-LLL-130-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 400 Nr artykułu. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 400 Nr artykułu. 404-62NN-LLL-400-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 420 Nr artykułu. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 420 Nr artykułu. 404-62NN-LLL-420-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 110 Nr artykułu. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 110 Nr artykułu. 404-62NN-LLL-110-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 140 Nr artykułu. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 140 Nr artykułu. 404-62NN-LLL-140-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 440 Nr artykułu. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30/7 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 440 Nr artykułu. 404-62NN-LLL-440-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -55°C do +125°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) , TPE-ET S (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Prąd roboczy	1,3 A przy 25°C
Rezystancja styków	Maks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

One27 – bezhalogenowe okablowanie

One27 Konfekcjonowanie kabli, wariant 100 Nr artykułu. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

One27 Konfekcjonowanie kabli, wariant 100 Nr artykułu. 404-66NN-LLL-100-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 120 Nr artykułu. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 120 Nr artykułu. 404-66NN-LLL-120-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au przez PdNi przez Ni
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 130 Nr artykułu. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 130 Nr artykułu. 404-66NN-LLL-130-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 400 Nr artykułu. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 400 Nr artykułu. 404-66NN-LLL-400-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 420 Nr artykułu. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 420 Nr artykułu. 404-66NN-LLL-420-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 110 Nr artykułu. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 110 Nr artykułu. 404-66NN-LLL-110-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 140 Nr artykułu. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 140 Nr artykułu. 404-66NN-LLL-140-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Zestaw kabli One27, wersja 440 Nr artykułu. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Liczby od 12 do 80, Przesłonięcie styku 1,5 mm, Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm, Konfekcja w technologii IDC (Insert-Dock-Connect), Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku), kolorowy przewód na A1

Kabel do płyty

Wysoka gęstość

Pokaż więcej szczegółów produktu

Zestaw kabli One27, wersja 440 Nr artykułu. 404-66NN-LLL-440-1 - Dane techniczne

Podstawy

Liczba kontaktów	12–80
Technologia połączeń	SMT
Temperatura pracy	od -40°C do +90°C

Materiał

Korpus izolacyjny	LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel)
Wartość CTI IEC 60112	175 (listwa stykowa IDC)
Materiał kontaktowy	Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel)
Powłoka kontaktowa	Au na PdNi na Ni (listwa stykowa IDC)
Obszar połączenia	Sn nad Ni

Mechaniczny

Wymiar siatki	1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel)
Siła nacisku na styk	≤ 0,5 N
Siła ciągnąca na styk	≥ 0,1 N
Żywotność IEC 60512-9-1	Klasa jakości 1: 500 cykli wtykania
Przekraczanie zasad bezpieczeństwa	0,9 mm
Nakładanie się kontaktów	1,5 mm
Środkowe przesunięcie	± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)	± 0,4 mm
Kątowe przesunięcie osi wzdłużnej	± 4°
Kątowe przesunięcie osi poprzecznej	± 2°

Elektryczny

Powietrze i droga upływu	min. 0,4 mm

Zatwierdzenia / zgodność

Plik UL	E130314 i E493123
Środowisko	Zgodność z dyrektywą RoHS

Wykres deratingu

Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?

Zamów niestandardowe złącza

" Nie ma odpowiedniego złącza dla Ciebie? Zamów niestandardowe złącze już teraz!

Username:

Bardzo dziękujemy! Sprawdzimy Państwa wymagania i skontaktujemy się z Państwem.

W razie pytań jesteśmy do Państwa dyspozycji w każdej chwili – zarówno mailowo, jak i telefonicznie.

Nie znaleziono odpowiedniego produktu – zapytaj o produkt teraz:

Pola oznaczone symbolem * są obowiązkowe.

Firma *

Pozdrowienie

Imię *

Nazwa *

ul. *

KOD POCZTOWY *

Lokalizacja *

Kraj *

e-mail *

Telefon *

Wymagania dotyczące produktu *

Naszą politykę prywatności można znaleźć tutaj.

Najważniejsze cechy złączy SMT firmy One27

Jakie są możliwości złączy One27 firmy ept? Jakie oferują sposoby łączenia płytek drukowanych i jakie techniki połączeń? Dlaczego złącza One27 są szczególnie wytrzymałe i łatwe w montażu?

Na te i wiele innych pytań odpowiada ten film animowany. Obejrzyj go już teraz! (lub na YouTube)!

Cechy złączy SMT 1,27 mm do zastosowań typu płytka-płytka

Seria One27® oferuje wysoce elastyczne, a jednocześnie niezawodne złącza do szerokiego zakresu zastosowań typu board-to-board. Rodzina produktów opiera się na rozstawie 1,27 mm, oferuje różne wersje proste i kątowe, a także połączenia z płaskimi kablami, i jest dostępna w różnych wersjach od 12 do 80 styków. Złącza są kompatybilne z dostępnymi produktami tego typu i osiągają optymalne wyniki w testach.

Listwa z nożami One27
Przegląd szczegółów

Zabezpieczenie przed skręceniem
w celu prawidłowego połączenia listwy nożowej i listwy sprężynowej

Pochyłości wprowadzające
w celu wyrównania przesunięcia osiowego i kątowego podczas łączenia

Boardlock
solidne połączenie z płytką drukowaną

kołek pozycjonujący
optymalne wykonanie dzięki precyzyjnemu rozmieszczeniu

koplanarność
niezawodne lutowanie podczas obróbki

Tworzenie się łąkotki
wysoka stabilność i wytrzymałość połączenia lutowanego

Złącze wtykowe One27
Przegląd szczegółów

dwuboczny styk sprężynowy
zapewniające bezpieczne i niezawodne połączenie

Gładka powierzchnia
niezawodne stykanie się dzięki zwarciu styków na walcowanej, gładkiej powierzchni

28915 100x100x72x72x100 image — Przekraczanie zasad bezpieczeństwa
Wysoka niezawodność dzięki dużemu wyrównaniu tolerancji

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Wykonujemy precyzyjnie dopasowane, indywidualne złącza wtykowe dostosowane do Państwa potrzeb.

inna liczba biegunów
inne wysokości stosu
alternatywne powłoki styków

Zapytaj teraz o indywidualne złącze

Elastyczne odstępy między płytkami drukowanymi typu board-to-board

Złącza One27 firmy ept umożliwiają realizację odstępów między płytkami drukowanymi w zakresie od 8,00 do 20,00 mm.
Wysokie zabezpieczenie przed przypadkowym włożeniem złączy One27 umożliwia elastyczne podłączanie listew stykowych i sprężynowych w zakresie 1,5 mm. Dzięki połączeniu różnych wysokości zabudowy można w ten sposób uzyskać zarówno niewielkie, jak i większe odstępy między płytkami drukowanymi.

ept One27 Mittenversatz

Przesunięcie osiowe w złączach One27
Dopuszczalne tolerancje przesunięcia

Złącza SMT One27 dopuszczają podczas wtykania przesunięcie wynoszące 0,7 mm w osi podłużnej i poprzecznej.

ept One27 Winkelversatz

Przesunięcie kątowe w złączach One27
Dopuszczalne tolerancje nachylenia kątowego

Podczas podłączania złączy płytkowych One27 listwę sprężynową można wprowadzić do listwy nożowej pod kątem do 4° w osi podłużnej i do 2° w osi poprzecznej.

Dostępne są raporty z testów dotyczących kompatybilności z innymi złączami dostępnymi na rynku.

Opakowanie typu tape & reel do automatycznego montażu

Listwa stykowa IDC dostępna jest również bez kabla płaskiego, co pozwala na dostosowanie długości kabla do indywidualnych potrzeb

Złącza do płytek drukowanych SMT One27 o rozstawie 1,27 mm

Schreibtisch ept

„Oferować jak najszerszą gamę typów połączeń i wariantów wtyków w ramach jednej rodziny złączy, a wszystko to przy niewielkim rozstawie i maksymalnej wytrzymałości? Postanowiliśmy podjąć to wyzwanie!

Nasze złącza do płytek drukowanych One27 SMT o rozstawie 1,27 mm spełniają właśnie te wymagania, a nawet więcej: są one idealne do wielu zastosowań typu mezzanine, board-to-board i board-to-cable w technologii SMT, a przy tym są niezwykle wytrzymałe i łatwe w montażu, a ponadto wykazują kompatybilność z popularnymi na rynku złączami SMT o rozstawie 1,27 mm. Dzięki wyborowi trzech różnych konstrukcji, zarówno dla listew nożowych, jak i sprężynowych, oraz wysokiemu bezpieczeństwu przed przypadkowym wyjęciem, można zrealizować praktycznie każdy odstęp między płytkami od 8 do 20,00 mm oraz każdy układ płytek. Dodatkowo oferujemy listwę sprężynową One27 IDC nie tylko pojedynczo, ale również z indywidualnie konfigurowalnym okablowaniem. Każdy znajdzie tu coś dla siebie! Optymalną przetwarzalność złączy SMT do płytek drukowanych gwarantujemy dzięki tolerancji koplanarności wynoszącej zaledwie 0,1 mm oraz niesamowitemu zakresowi wychwytu wynoszącemu ± 0,7 mm lub ± 4° wzdłużnie i ± 2° poprzecznie. Najlepiej wypróbuj złącza One27 samodzielnie i zamów już teraz bezpłatne próbki!”
Dominik Dotzer, menedżer produktu ept GmbH

FAQ: Pytania i odpowiedzi dotyczące złączy do płytek drukowanych One27 SMT

W jaki sposób można montować złącza do płytek drukowanych SMT firmy One27?W jaki sposób można łączyć ze sobą płytki drukowane za pomocą złączy SMT One27?Jakie odstępy między płytkami drukowanymi można uzyskać przy użyciu złączy One27?Dlaczego styk między listwą stykową a listwą sprężynową w złączach One27 jest szczególnie niezawodny?Czy złącza do płytek drukowanych SMT One27 firmy ept są kompatybilne z innymi złączami dostępnymi na rynku?W jakich zastosowaniach wykorzystuje się złącza do płytek drukowanych One27?Jakie prądy można przesyłać za pomocą złączy One27?Jakie przesunięcie tolerują złącza do płytek drukowanych One27 podczas podłączania?Czy listwę złączy One27 IDC można nabyć również bez kabla płaskiego?Czy firma ept oferuje listwę stykową One27 IDC w wersji gotowej, z zamontowanym kablem?Czy złącza SMT One27 są również dostarczane w opakowaniach typu tape & reel?Czy złącza do płytek drukowanych One27 są komponentami posiadającymi certyfikat UL?Czy złącza do płytek drukowanych ept są zgodne z dyrektywą RoHS?

W jaki sposób można montować złącza do płytek drukowanych SMT firmy One27?

System złączy One27 jest produkowany w technologii montażu powierzchniowego (SMT), dzięki czemu jest lutowany bezpośrednio na płytkach drukowanych. Złącza są standardowo dostarczane w opakowaniach typu „tape and reel”, co umożliwia w pełni zautomatyzowaną obróbkę za pomocą maszyn typu „pick-and-place”. Kołki pozycjonujące na spodzie wtyczek One27 gwarantują dokładne ustawienie na płytce drukowanej. Firma ept zapewnia ponadto współpłaszczyznowość styków wynoszącą maksymalnie 0,1 mm, aby zagwarantować niezawodność procesu lutowania podczas montażu.

W jaki sposób można łączyć ze sobą płytki drukowane za pomocą złączy SMT One27?

Różnorodne konstrukcje z rodziny złączy One27 umożliwiają łączenie płytek drukowanych w układzie równoległym, poziomym lub prostopadłym, a także podłączanie płaskich kabli do płytki drukowanej.

Jakie odstępy między płytkami drukowanymi można uzyskać przy użyciu złączy One27?

Złącza do płytek drukowanych One27 umożliwiają uzyskanie minimalnej odległości między płytkami wynoszącej 8,00 mm oraz maksymalnej odległości wynoszącej 20,00 mm. Jest to możliwe z jednej strony dzięki dużemu zakresowi przesunięcia wynoszącemu 1,5 mm. Dzięki temu listwy stykowe i listwy sprężynowe można rozsunąć nawet o 1,5 mm, zachowując jednocześnie optymalny i niezawodny kontakt. Z drugiej strony wysokości konstrukcyjne One27 low-, mid- i high-profile można łączyć ze sobą w dziewięciu wariantach, aby uzyskać różne odstępy między płytkami drukowanymi.

One27 Ueberstecksicherheit

Dlaczego styk między listwą stykową a listwą sprężynową w złączach One27 jest szczególnie niezawodny?

W złączach One27 połączenie odbywa się za pomocą dwuramiennego styku sprężynowego, który otacza styk listwy stykowej. Dzięki temu nawet w przypadku przesunięcia wtyku zapewnione jest niezawodne połączenie przynajmniej po jednej stronie styku. Ponadto połączenie odbywa się poprzez gładką, walcowaną powierzchnię styku sprężynowego. Wyklucza to zatem ścieranie powierzchni styku i powstawanie wiórów podczas podłączania wtyków One27.

One27 Federkontakt

Czy złącza do płytek drukowanych SMT One27 firmy ept są kompatybilne z innymi złączami dostępnymi na rynku?

System złączy One27 jest w pełni kompatybilny ze złączami innych producentów. Kompatybilność złączy One27 została potwierdzona w raportach z testów, które można zamówić na stronie sales@ept.de.

W jakich zastosowaniach wykorzystuje się złącza do płytek drukowanych One27?

Złącza SMT One27 nadają się do wszystkich zastosowań, w których konieczne jest solidne połączenie płytek drukowanych przy ograniczonej przestrzeni. Dzięki różnym dostępnym orientacjom, wysokościom zabudowy i technikom połączeń złączy One27 zachowują Państwo pełną elastyczność w rozmieszczeniu łączonych płytek drukowanych oraz w wyborze rodzaju połączenia. Niezależnie od tego, czy są one ułożone równolegle w różnych odstępach, poziomo obok siebie, pod kątem prostym, czy też za pomocą płaskiego kabla – sposób połączenia płytek drukowanych zależy wyłącznie od Państwa.

Jakie prądy można przesyłać za pomocą złączy One27?

50-stykowe złącze One27 przenosi prąd o natężeniu do 1,4 A przy temperaturze otoczenia wynoszącej 20°C. Aby uzyskać dokładne informacje, prosimy o zamówienie naszych raportów z testów pod adresem sales@ept.de.

Jakie przesunięcie tolerują złącza do płytek drukowanych One27 podczas podłączania?

Złącza One27 charakteryzują się wysoką tolerancją przesunięcia. Podczas łączenia listew nożowych i sprężynowych dopuszczalne jest przesunięcie osiowe wynoszące 0,7 mm w osi podłużnej i poprzecznej. Tolerancja nachylenia kątowego wynosi 4° w osi podłużnej oraz 2° w osi poprzecznej.

Czy listwę złączy One27 IDC można nabyć również bez kabla płaskiego?

Tak, firma ept oferuje listwę stykową IDC z rodziny produktów One27 również bez kabla. Dzięki temu można samodzielnie wykonać okablowanie i indywidualnie dobrać długość kabla. W tym celu prosimy o zapoznanie się z instrukcją montażu.
Firma ept oferuje jednak również indywidualne wykonanie okablowania listwy stykowej IDC One27, dostosowane do Państwa potrzeb.

Czy firma ept oferuje listwę stykową One27 IDC w wersji gotowej, z zamontowanym kablem?

Tak, firma ept oferuje złącze wtykowe One27 IDC w technologii zaciskowej z gotowym okablowaniem. Można dowolnie wybrać orientację złącza, liczbę biegunów oraz długość kabla. Ponadto do wyboru są trzy różne typy kabli.

Czy złącza SMT One27 są również dostarczane w opakowaniach typu tape & reel?

Tak, złącza SMT One27 są standardowo dostarczane w opakowaniach typu „tape and reel”, co umożliwia w pełni zautomatyzowaną obróbkę za pomocą maszyn typu „pick-and-place”. Zapraszamy również do zapytania o inne rodzaje opakowań. Listwa IDC One27 jest zazwyczaj dostarczana w opakowaniach typu „tray”.

Czy złącza do płytek drukowanych One27 są komponentami posiadającymi certyfikat UL?

Tak, złącza One27 firmy ept posiadają certyfikat UL w Stanach Zjednoczonych i Kanadzie.

Czy złącza do płytek drukowanych ept są zgodne z dyrektywą RoHS?

RoHS (Restriction of the use of certain Hazardous Substances) to dyrektywa w sprawie ograniczenia stosowania niektórych substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
Potwierdzamy, że złącza One27 firmy ept są zgodne z dyrektywą RoHS 2011/65/UE, zgodnie z certyfikatem RoHS. Więcej informacji można znaleźć w sekcji RoHS i REACH.

Referencje

Szanujemy pragnienie dyskrecji naszych klientów, dlatego poniżej nie podajemy żadnych źródeł.
Gwarantujemy jednak bez zastrzeżeń autentyczność tych oświadczeń.

Krótkie terminy dostaw złączy do płytek drukowanych One27 były dla nas decydującym czynnikiem przy wyborze złączy o rozstawie 1,27 mm od firmy ept.

Einkäufer Hardware-Entwicklung

W przypadku złączy One27 możemy zachować dotychczasowy układ płytki drukowanej. Dzięki temu możemy w prosty sposób przejść na złącza SMT firmy ept bez konieczności wprowadzania zmian w projekcie.

Entwicklungsingenieur Hardware-Entwicklung

Dzięki przesunięciu zacisków w kątowych listwach One27 firmy ept nie musimy stosować drugiej kamery, aby zapewnić jakość lutowania.

Fertigungsleiter Contract Manufacturing

Dzięki firmie ept możemy teraz nabyć listwę wtykową IDC o rozstawie 1,27 mm również w wersji luzem, czyli bez okablowania.

Leiter Einkauf Automatisierungstechnik

Test lutowania złączy SMT One27 firmy ept przekonał mnie o ich doskonałej łatwości montażu. Nigdy wcześniej nie patrzyłem na złącza w ten sposób podczas procesu selekcji!

Entwicklungsleiter Baugruppenfertigung

Wcześniej nie widziałem jeszcze bezpośredniego dowodu na to, jak dobrze złącza można przylutować do płytki drukowanej. Test lutowania złączy do płytek drukowanych One27 otworzył mi oczy: tutaj rzeczywiście widać, jak trwałe jest połączenie lutowane styków z płytką drukowaną.

Einkäufer Embedded Computing

Bardzo pomocna była dla nas możliwość zakupu luźnych listew stykowych IDC o rozstawie 1,27 mm, dostępnych w tak szerokim asortymencie pod względem liczby styków.

Entwicklungsingenieur Hardware-Entwicklung

Chcielibyśmy odwiedzić Państwa w tej pięknej lokalizacji, jednak z punktu widzenia jakości nie ma ku temu powodu

Einkäufer Hardware-Entwicklung

Złącza produkty ept One27 – 1,27 mm SMT

+49 8861 2501 0

Zawartość

Wyszukiwarka produktów
