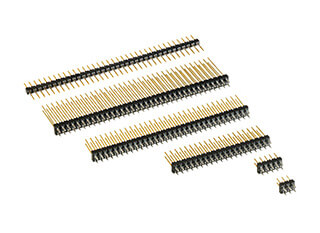

Listwa stykowa VarPol
Listwy stykowe i listwy sprężynowe VarPol firmy ept oferują szeroki wachlarz możliwości łączenia płytek drukowanych. Jednorządowe lub dwurzędowe, z różną liczbą styków, o różnych długościach, proste lub kątowe – wybór należy do Państwa! Ponadto listwy można płynnie łączyć ze sobą. Sprawdzona
strefa wciskania Tcom press® oferuje ponadto możliwość wyeliminowania procesu lutowania, zapewniając jednocześnie znacznie większą niezawodność połączeń.
strefa wciskania Tcom press® oferuje ponadto możliwość wyeliminowania procesu lutowania, zapewniając jednocześnie znacznie większą niezawodność połączeń.
Cechy
- Szeroki wybór długości styków i przyłączy
- Wybór klas trwałości: 50 i 250 cykli wtykowych
- Listwy można łączyć ze sobą
- Prosta i ekonomiczna obróbka
- Strefa wciskania w sprężynie Tcom press®
- VarPol, również w technologii lutowania
- Kątowe i proste, 1-rzędowe i 2-rzędowe
Zastosowania
- Odległość między płytkami od 11,45 mm do 35,45 mm –
- wyeliminowanie procesu lutowania dzięki wciskaniu
VarPol: Przegląd
Filtry

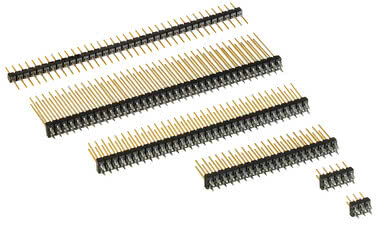

Proste złącze wtykowe
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn006-b1
Długość strony wtykowej (Y) = 16,6 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn009-b1
Długość strony wtykowej (Y) = 6,7 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn010-b1
Długość strony wtykowej (Y) = 5,2 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn011-b1
Długość strony wtykowej (Y) = 8,0 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn012-b1
Długość strony wtykowej (Y) = 10,2 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn013-b1
Długość strony wtykowej (Y) = 13,0 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn018-b1
Długość strony wtykowej (Y) = 17,5 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn019-b1
Długość strony wtykowej (Y) = 25,0 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn020-ba
Długość strony wtykowej (Y) = 5,2 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn021-ba
Długość strony wtykowej (Y) = 8,0 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn022-ba
Długość strony wtykowej (Y) = 10,2 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn023-ba
Długość strony wtykowej (Y) = 13,0 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn026-b1
Długość strony wtykowej (Y) = 15,7 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn029-ba
Długość strony wtykowej (Y) = 25,0 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn039-ba
Długość strony wtykowej (Y) = 6,7 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn050-ba
Długość strony wtykowej (Y) = 5,2 mm, Technologia Press-fit, Długość przyłącza 11 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn051-ba
Długość strony wtykowej (Y) = 8,0 mm, Technologia Press-fit, Długość przyłącza 11 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 1-rzędowa Nr artykułu. 971-nn053-ba
Długość strony wtykowej (Y) = 13,0 mm, Technologia Press-fit, Długość przyłącza 11 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn006-b1
Długość strony wtykowej (Y) = 16,6 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn009-b1
Długość strony wtykowej (Y) = 6,7 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn010-b1
Długość strony wtykowej (Y) = 5,2 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn011-b1
Długość strony wtykowej (Y) = 8,0 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn012-b1
Długość strony wtykowej (Y) = 10,2 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn013-b1
Długość strony wtykowej (Y) = 13,0 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn018-b1
Długość strony wtykowej (Y) = 17,5 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn019-b1
Długość strony wtykowej (Y) = 25,0 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn020-ba
Długość strony wtykowej (Y) = 5,2 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn021-ba
Długość strony wtykowej (Y) = 8,0 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn022-ba
Długość strony wtykowej (Y) = 10,2 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn023-ba
Długość strony wtykowej (Y) = 13,0 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn026-b1
Długość strony wtykowej (Y) = 15,7 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn029-ba
Długość strony wtykowej (Y) = 25,0 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn039-ba
Długość strony wtykowej (Y) = 6,7 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn050-ba
Długość strony wtykowej (Y) = 5,2 mm, Technologia Press-fit, Długość przyłącza 11 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn051-ba
Długość strony wtykowej (Y) = 8,0 mm, Technologia Press-fit, Długość przyłącza 11 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn053-ba
Długość strony wtykowej (Y) = 13,0 mm, Technologia Press-fit, Długość przyłącza 11 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej; litera „a” określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn090-9a
Długość strony wtykowej (Y) = 0,0 mm, Technologia Press-fit, Długość przewodu: 6,5 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, a określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit
Listwa stykowa VarPol, prosta, 2-rzędowa Nr artykułu. 972-nn091-9a
Długość strony wtykowej (Y) = 0,0 mm, Technologia Press-fit, Długość przyłącza 9 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy, a określa klasę jakości strony przyłączeniowej
Równoległy
Technologia Press-fit

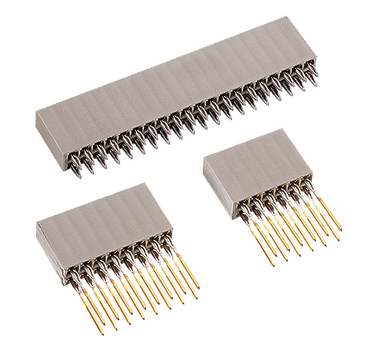

listwy sprężynowe
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-40nn2-03
Poziom jakości 3, Technika lutowania, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-40nn2-12
Poziom jakości 3, Technika lutowania, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-40nn6-03
Poziom jakości 2, Technika lutowania, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-40nn6-12
Poziom jakości 2, Technika lutowania, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn2-03
Poziom jakości 3, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn2-07
Poziom jakości 3, Technologia Press-fit, Długość przyłącza 8,05 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn2-12
Poziom jakości 3, Technologia Press-fit, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn2-17
Poziom jakości 3, Technologia Press-fit, Długość przyłącza 17 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn6-03
Poziom jakości 2, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn6-07
Poziom jakości 2, Technologia Press-fit, Długość przyłącza 8,05 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn6-12
Poziom jakości 2, Technologia Press-fit, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 961-60nn6-17
Poziom jakości 2, Technologia Press-fit, Długość przyłącza 17 mm, Liczba biegunów: 2–36 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), jednorzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-40nn2-03
Poziom jakości 3, Technika lutowania, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-40nn2-12
Poziom jakości 3, Technika lutowania, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-40nn6-03
Poziom jakości 2, Technika lutowania, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-40nn6-12
Poziom jakości 2, Technika lutowania, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Lutowane poszycie otworów przelotowych
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn2-03
Poziom jakości 3, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn2-07
Poziom jakości 3, Technologia Press-fit, Długość przyłącza 8,05 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn2-12
Poziom jakości 3, Technologia Press-fit, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn2-17
Poziom jakości 3, Technologia Press-fit, Długość przyłącza 17 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn6-03
Poziom jakości 2, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn6-07
Poziom jakości 2, Technologia Press-fit, Długość przyłącza 8,05 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn6-12
Poziom jakości 2, Technologia Press-fit, Długość przyłącza: 12,2 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 962-60nn6-17
Poziom jakości 2, Technologia Press-fit, Długość przyłącza 17 mm, Liczba biegunów: 2–108 (liczba biegunów w rzędzie odpowiada cyfrze „nn” w numerze katalogowym), 2-rzędowy
Równoległy
Pod kątem prostym
Technologia Press-fit
Listwa zaciskowa 90°
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 981-nn010-b1
Długość strony wtykowej (Y) = 2,8 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36, jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 981-nn011-b1
Długość strony wtykowej (Y) = 5,6 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36, jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 981-nn012-b1
Długość strony wtykowej (Y) = 7,8 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36, jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 1-rzędowa Nr artykułu. 981-nn013-b1
Długość strony wtykowej (Y) = 10,6 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–36, jednorzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 982-nn010-b1
Długość strony wtykowej (Y) = 2,8 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108, 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Pod kątem prostym
Technologia Press-fit
Listwa stykowa VarPol, 2-rzędowa Nr artykułu. 982-nn011-b1
Długość strony wtykowej (Y) = 5,6 mm, Technologia Press-fit, Długość przewodu: 3,4 mm, Liczba biegunów: 2–108, 2-rzędowy, Litera „b” w numerze katalogowym określa klasę jakości strony wtykowej
Pod kątem prostym
Technologia Press-fit
Akcesoria
Korpus kierowniczy VarPol Nr artykułu. 962-17nn2/1
dla liczby biegunów od 2 do 108, Elementy prowadzące do listew sprężynowych Varpol
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
Cechy
Listwy stykowe i sprężynowe VarPol oferują szeroki wachlarz możliwości: są dostępne w wersji jedno- lub dwurzędowej oraz z różną liczbą styków, od 2 do 108. Konstrukcja wszystkich listew została ponadto zoptymalizowana tak, aby można je było płynnie łączyć w szereg. Wiele różnych długości przyłączy do 25 mm umożliwia układanie płytek drukowanych w stosy z odstępami między płytkami od 11,45 mm do 35,45 mm. Listwy stykowe są również dostępne w wersji z kątem 90°, dzięki czemu możliwe są zarówno połączenia równoległe, jak i prostopadłe. Ponadto w przypadku wszystkich produktów VarPol można wybierać spośród dwóch klas jakości, które gwarantują żywotność wynoszącą 50 lub 250 cykli wtykania.
Przegląd szczegółów
2,54 mm
Przegląd szczegółów
2,54 mm
od 5,2 mm do 25 mm
od 3,4 mm do 11 mm
Kolejną zaletą jest prosta i ekonomiczna obróbka metodą wciskania. Listwy stykowe i listwy sprężynowe są wyposażone w sprawdzoną strefę wciskania Tcom press® i dzięki temu można je wcisnąć bez konieczności lutowania. W wyniku wciskania powstaje połączenie gazoszczelne i odporne na wibracje, co sprawia, że produkty VarPol są optymalnymi złączami do płytek drukowanych, zapewniającymi niezawodne połączenia mechaniczne i elektryczne nawet w trudnych warunkach. Firma ept oferuje odpowiednie narzędzia do montażu listew stykowych i listw sprężynowych, dzięki którym wciskanie jest niezwykle proste i niezawodne. W przypadku większych odległości między płytkami drukowanymi dodatkowe elementy prowadzące wspomagają prowadzenie styków i zapewniają optymalną stabilizację wciskanej listwy stykowej.
Układanie w stosy za pomocą VarPol
Za pomocą listew stykowych i gniazdowych VarPol w technologii wciskanej można w niezwykle elastyczny sposób łączyć ze sobą płytki drukowane równolegle:
- Odległość między płytkami drukowanymi od 11,45 mm do 35,45 mm dzięki różnym długościom złączy listwy stykowej,
- jedno- lub dwurzędowej;
- dowolna liczba styków (bez ograniczeń w górę, ponieważ złącza można łączyć w szereg bez utraty rasteru); możliwość
- utworzenia
- strefy przejściowej; listwa stykowa w technologii lutowanej lub wciskanej
Połączenie złącza z płytką drukowaną za pomocą techniki wciskania zapewnia niezwykle solidne i wytrzymałe połączenie. Wysokiej jakości połączenia wciskane, takie jak te realizowane za pomocą Tcom press® firmy ept, zapewniają, jak wykazano, większą niezawodność styku niż połączenia lutowane. Powstające podczas wciskania zgrzewanie na zimno między stykiem a otworem w płytce drukowanej jest bardzo stabilne mechanicznie i charakteryzuje się wysoką jakością elektryczną. Obróbka przy użyciu odpowiednich narzędzi oferowanych przez firmę ept jest niezwykle prosta i niezawodna.
Ponadto możliwe jest układanie kilku płytek drukowanych jedna na drugiej poprzez zastosowanie listew sprężynowych z odpowiednimi stykami. W tym przypadku możliwe są odstępy między płytkami drukowanymi od 11,45 mm do 19,35 mm. Zastosowanie elementu prowadzącego na spodzie górnej płytki drukowanej dodatkowo wspiera stabilne prowadzenie styku, zapobiegając w ten sposób nieprawidłowemu podłączeniu.
Oprócz równoległego połączenia płytek drukowanych, zagięte listwy stykowe oferują możliwość realizacji połączeń prostopadłych – i to z taką samą wszechstronnością i niezawodnością.
Ponadto możliwe jest układanie kilku płytek drukowanych jedna na drugiej poprzez zastosowanie listew sprężynowych z odpowiednimi stykami. W tym przypadku możliwe są odstępy między płytkami drukowanymi od 11,45 mm do 19,35 mm. Zastosowanie elementu prowadzącego na spodzie górnej płytki drukowanej dodatkowo wspiera stabilne prowadzenie styku, zapobiegając w ten sposób nieprawidłowemu podłączeniu.
Oprócz równoległego połączenia płytek drukowanych, zagięte listwy stykowe oferują możliwość realizacji połączeń prostopadłych – i to z taką samą wszechstronnością i niezawodnością.
System: Listwa sprężynowa VarPol / Listwa wtykowa VarPol
Różnica maks. 1,55
Różnica maks. 1,7
Różnica maks. 3,2
(zalecane stosowanie modelu 972-nn010-yx)
Różnica maks. 4,0
Różnica maks. 4,0
Różnica maks. 4,0
Różnica maks. 4,0
Różnica maks. 4,0
System: Listwa zaciskowa VarPol / Listwa zaciskowa VarPol z długimi końcówkami
Różnica maks. 2,95
Różnica maks. 1,7
PC/104
Różnica maks. 4,0
Dostępność
„Firma ept gwarantuje swoim klientom stałą dostępność listew pinowych i listw piórkowych VarPol o rozstawie 2,54 mm. Projektanci sprzętu komputerowego ze wszystkich branż od lat cenią sobie te listwy, które umożliwiają niezawodne i niezwykle elastyczne łączenie płytek drukowanych lub podłączanie kabli do płytek drukowanych”.
FAQ: Pytania i odpowiedzi dotyczące listew wtykowych i gniazdowych VarPol
Czy za pomocą listw stykowych i listw piórkowych VarPol można uzyskać indywidualne odstępy między płytkami drukowanymi? Czy dostępne są prowadnice do listew pinowych i listw piórkowych VarPol?Czy listwy stykowe i listwy piórkowe VarPol firmy ept można łączyć ze sobą?
Czy za pomocą listw stykowych i listw piórkowych VarPol można uzyskać indywidualne odstępy między płytkami drukowanymi?
Za pomocą listwy stykowej i listwy piórkowej VarPol można uzyskać odstępy między płytkami drukowanymi w zakresie od 11,45 mm do 35,45 mm.
Czy dostępne są prowadnice do listew pinowych i listw piórkowych VarPol?
Elementy prowadzące VarPol są dostępne jako akcesoria do modeli o liczbie biegunów od 2 do 104.
Czy listwy stykowe i listwy piórkowe VarPol firmy ept można łączyć ze sobą?
ept zapewnia możliwość płynnego łączenia listew VarPol.
