DIN 41612 – złącza do płytek drukowanych (złącze do płytek drukowanych)
DIN 41612: Przegląd
Produkty zgodne z normą DIN 41612DIN 41612 – złącza do płytek drukowanych (złącze do płytek drukowanych) – obietnica jakości EPTNasze złącza do płytek drukowanych: ✓ niezawodne, ✓ wytrzymałe, ✓ dostępne w wielu wersjachCechy złącza DIN 41612 do zastosowań typu płytka-płytkatechnologia press-fit Tcom pressTypy konstrukcjiZ perspektywy programistyFAQReferencje
Cechy
- Możliwe są różne techniki połączeniowe
- Styki wyprzedzające i opóźnione na zamówienie
- Wstępne centrowanie
- Różne długości wyprowadzeń
- Do 160 styków na złącze
- złącze dostępne w wersjach od dwóch do pięciu rzędów
- złącze w rozstawie 2,54 mm ( raster ) lub 5,08 mm raster
- Bogaty wybór akcesoriów, takich jak osłona, board lock, kodowanie
- wtyki przełączające do połączeń łańcuchowych
- certyfikacja międzynarodowa, np. zgodnie z normą UL
- Przepustowość sygnału do 1,5 A
- Przepływ prądu do 5,6 A lub 15 A
- Klipsy mocujące i kodowanie zapewniają projektantom i użytkownikom dodatkowe bezpieczeństwo oraz szeroki wachlarz możliwości zastosowań.
Zastosowania
- backplane – karta córka, technologia technika 19-calowa (VME)
- , Board-to-Board, równoległe lub ułożone
- w stosy, wysoki prąd,
- zastosowanie jako złącze peryferyjne do zewnętrznych interfejsów od strony okablowania
- na większe odległości za pomocą kabel taśmowy
Filtry
Prosta listwa złącze żeńskie
złącze męskie, prosta
złącze żeńskie 90°
złącze męskie 90°
złącze ze stykami przełączającymi

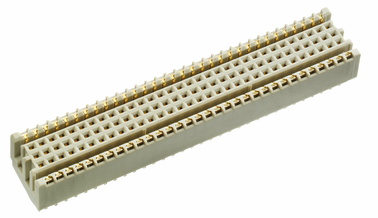

VME 64x
Złącze wtykowe DIN 41612 VME 64x Nr artykułu. 306-61067-12
Długość przyłącza: 4,6 mm, Liczba pól: 160, Technologia Press-fit, Poziom jakości 1, bez kołnierza
Pod kątem prostym
Technologia Press-fit
Wytrzymały
Złącze wtykowe DIN 41612 VME 64x Nr artykułu. 306-62067-12
Długość przyłącza: 4,6 mm, Liczba pól: 160, Technologia Press-fit, Poziom jakości 1, Kołnierz ANSI
Pod kątem prostym
Technologia Press-fit
Wytrzymały
Złącze wtykowe DIN 41612 VME 64x Nr artykułu. 306-67069-14
Długość przyłącza 17 mm, z strefą podłączeniową klasy 1, Liczba pól: 160, Technologia Press-fit, Poziom jakości 1, Kołnierz ANSI
Pod kątem prostym
Technologia Press-fit
Wytrzymały
Złącze wtykowe DIN 41612 VME 64x Nr artykułu. 306-60067-12
Długość przyłącza: 4,6 mm, Liczba pól: 160, Technologia Press-fit, Poziom jakości 1, Kołnierz DIN
Pod kątem prostym
Technologia Press-fit
Wytrzymały
Złącze wtykowe DIN 41612 VME 64x Nr artykułu. 306-65069-14
Długość przyłącza 17 mm, z strefą podłączeniową klasy 1, Liczba pól: 160, Technologia Press-fit, Poziom jakości 1, Kołnierz DIN
Pod kątem prostym
Technologia Press-fit
Wytrzymały
Złącze wtykowe DIN 41612 VME 64x Nr artykułu. 306-66069-14
Długość przyłącza 17 mm, z strefą podłączeniową klasy 1, Liczba pól: 160, Technologia Press-fit, Poziom jakości 1, bez kołnierza
Pod kątem prostym
Technologia Press-fit
Wytrzymały
Akcesoria
Kodowanie DIN 41612, typy B i C Nr artykułu. 104-19003
dla typów B i C, zapobiega nieprawidłowemu podłączeniu modułów, 1 sztuka odpowiada 4 klinom
DIN 41612 Osłona C/R Nr artykułu. 115-15302
dla płytek o grubości 3,2 mm, do słupków o długości 17 mm, C/R
Pod kątem prostym
DIN 41612 Osłona C/R Nr artykułu. 115-15401
dla płytek o grubości 2,4 mm, do słupków o długości 13 mm, C/R
Pod kątem prostym
DIN 41612 Osłona C/R Nr artykułu. 115-15301
dla płytek o grubości 2,4 mm, do słupków o długości 17 mm, C/R
Pod kątem prostym
DIN 41612 Osłona C/R Nr artykułu. 115-15402
dla płytek o grubości 3,2 mm, do słupków o długości 13 mm, C/R
Pod kątem prostym
Osłona DIN 41612 działa z trudem Nr artykułu. 115-15405
dla płytek o grubości 3,2 mm, do słupków o długości 13 mm, C/R działa z trudem
Pod kątem prostym
Osłona DIN 41612 o ograniczonym skoku, bez kołnierza Nr artykułu. 115-15408
dla płytek o grubości 3,2 mm, do słupków o długości 13 mm, C/R z oporem, bez kołnierza
Pod kątem prostym
DIN 41612 Osłona typu C/R z nakrętką Nr artykułu. 115-15701
dla płytek o grubości 3,2 mm, do słupków o długości 13 mm, C/R z nakrętką
Pod kątem prostym
DIN 41612 Osłona typu C/R z nakrętką Nr artykułu. 115-15702
dla płytek o grubości 3,2 mm, do słupków o długości 17 mm, C/R z nakrętką
Pod kątem prostym

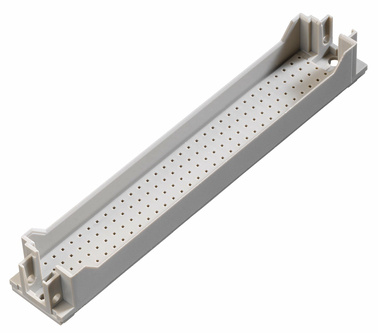

Osłona DIN 41612 VME Nr artykułu. 315-15401
dla płytek o grubości 3,4 mm, Długość słupka: 17 mm, x = 6 mm
Pod kątem prostym
Osłona DIN 41612 VME Nr artykułu. 315-15402
dla płytek o grubości 4,6 mm, Długość słupka: 17 mm, x = 4,8 mm
Pod kątem prostym
Kodowanie DIN 41612 dla typów H11 i H15 Nr artykułu. 114-30000
Plastikowy język do kodowania
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
DIN 41612 – złącza do płytek drukowanych (złącze do płytek drukowanych) – obietnica jakości EPT
Osobiste i indywidualne
podejście Krótkie drogi komunikacyjne, szybki czas reakcji oraz ci sami, doświadczeni partnerzy do kontaktu przez lata gwarantują Państwu wysoką jakość informacji, a także oszczędność czasu i kosztów.
Oczywiście w firmie ept zawsze cieszymy się z Państwa wizyty w jednym z naszych zakładów!
podejście Krótkie drogi komunikacyjne, szybki czas reakcji oraz ci sami, doświadczeni partnerzy do kontaktu przez lata gwarantują Państwu wysoką jakość informacji, a także oszczędność czasu i kosztów.
Oczywiście w firmie ept zawsze cieszymy się z Państwa wizyty w jednym z naszych zakładów!
Niezawodność i szybkość
– firma ept łączy wieloletnią niezawodność i stabilność z wysoką elastycznością dzięki maksymalnej niezależności od dostawców oraz własnemu działowi narzędziownia (produkcji narzędzi). Dla Państwa oznacza to skrócenie czasu wprowadzenia produktu na rynek („time to market”), szybkie i jednoznaczne odpowiedzi na Państwa pytania, a także możliwość samodzielnego i niezależnego ustalania priorytetów.
– firma ept łączy wieloletnią niezawodność i stabilność z wysoką elastycznością dzięki maksymalnej niezależności od dostawców oraz własnemu działowi narzędziownia (produkcji narzędzi). Dla Państwa oznacza to skrócenie czasu wprowadzenia produktu na rynek („time to market”), szybkie i jednoznaczne odpowiedzi na Państwa pytania, a także możliwość samodzielnego i niezależnego ustalania priorytetów.
Doskonała jakość
całości Najniższy na rynku wskaźnik awaryjności w eksploatacji oraz wysoka niezawodność dostaw (terminowość dostaw) gwarantują Państwu niskie ryzyko awarii oraz uniknięcie kosztownych zatrzymań linii. Stwierdzenie to poparte jest sprawnym systemem zarządzania jakością i ochroną środowiska, certyfikowanym zgodnie z normami ISO 9001, ISO 14001 i TS 16949.
Własna produkcja z wykorzystaniem własnych narzędzi oraz wewnętrzna galwanika (galwanotechnika) zapewniają wysoką jakość produktów oraz ciągłe, niezawodne kontrole.
całości Najniższy na rynku wskaźnik awaryjności w eksploatacji oraz wysoka niezawodność dostaw (terminowość dostaw) gwarantują Państwu niskie ryzyko awarii oraz uniknięcie kosztownych zatrzymań linii. Stwierdzenie to poparte jest sprawnym systemem zarządzania jakością i ochroną środowiska, certyfikowanym zgodnie z normami ISO 9001, ISO 14001 i TS 16949.
Własna produkcja z wykorzystaniem własnych narzędzi oraz wewnętrzna galwanika (galwanotechnika) zapewniają wysoką jakość produktów oraz ciągłe, niezawodne kontrole.
Nasze złącza do płytek drukowanych: ✓ niezawodne, ✓ wytrzymałe, ✓ dostępne w wielu wersjach
Złącza do płytek drukowanych zgodne z normą DIN 41612 (złącze do płytek drukowanych) to sprawdzone w tysiącach zastosowań i wysokiej jakości złącza przemysłowe, stosowane już od ponad 50 lat.
Wytrzymałe
Złącza płytkowe złącze DIN41612 są w stanie wytrzymać nawet trudne warunki środowiskowe, takie jak wstrząsy, wibracje, szkodliwe gazy i wiele innych. Dzięki naszym specjalnym technologiom stykowym zapewniają one solidne wykonanie oraz wysokie tolerancje podczas łączenia i wtykania. Podczas montażu można wybierać spośród takich metod jak technika wciskania (technologia press-fit), technika lutowania (wersja do lutowania), lutowanie ręczne (Händlöt), WireWrap, Faston, zaciski tnące do kabli płaskich (kabel taśmowy) lub THRT.
Złącza płytkowe złącze DIN41612 są w stanie wytrzymać nawet trudne warunki środowiskowe, takie jak wstrząsy, wibracje, szkodliwe gazy i wiele innych. Dzięki naszym specjalnym technologiom stykowym zapewniają one solidne wykonanie oraz wysokie tolerancje podczas łączenia i wtykania. Podczas montażu można wybierać spośród takich metod jak technika wciskania (technologia press-fit), technika lutowania (wersja do lutowania), lutowanie ręczne (Händlöt), WireWrap, Faston, zaciski tnące do kabli płaskich (kabel taśmowy) lub THRT.
Niezawodne
Nasze płytki drukowane złącze z technologią Tcom press®-technologia press-fit charakteryzują się najniższym wskaźnikiem awaryjności w eksploatacji spośród wszystkich dostępnych na rynku produktów. W połączeniu z wysoką terminowość dostaw gwarantujemy Państwu niskie ryzyko awarii oraz uniknięcie kosztownych zatrzymań linii produkcyjnych. Terminy dostaw realizowanych bezpośrednio przez nas uzgadniamy z Państwem indywidualnie. W przypadku opóźnień w dostawie spowodowanych czynnikami zewnętrznymi poinformujemy Państwa o tym jak najszybciej i uzgodnimy zastępczy termin dostawy. W przypadku zamówień złożonych u naszych partnerów prosimy o bezpośredni kontakt z danym partnerem.
Nasze płytki drukowane złącze z technologią Tcom press®-technologia press-fit charakteryzują się najniższym wskaźnikiem awaryjności w eksploatacji spośród wszystkich dostępnych na rynku produktów. W połączeniu z wysoką terminowość dostaw gwarantujemy Państwu niskie ryzyko awarii oraz uniknięcie kosztownych zatrzymań linii produkcyjnych. Terminy dostaw realizowanych bezpośrednio przez nas uzgadniamy z Państwem indywidualnie. W przypadku opóźnień w dostawie spowodowanych czynnikami zewnętrznymi poinformujemy Państwa o tym jak najszybciej i uzgodnimy zastępczy termin dostawy. W przypadku zamówień złożonych u naszych partnerów prosimy o bezpośredni kontakt z danym partnerem.
Duża różnorodność wariantów Dzięki 12 podstawowym kształtom i 25 wariantom
oferujemy niemal pełny asortyment złączy przemysłowych zgodnych z normą DIN 41612. Niezależnie od tego, czy chodzi o złącze typu „złącze żeńskie”, „złącze męskie”, „złącze ze stykami przełączającymi”, VME64x czy wariant z zaciskiem tnącym – nasze złącza do płytek drukowanych i wtyki zgodne z normą DIN 41612 charakteryzują się wszechstronnością zastosowań i wysoką niezawodnością. Jeśli potrzebują Państwo innych złączy PCB zgodnych z normą DIN 41612, na Państwa życzenie możemy w krótkim czasie dostarczyć dodatkowe warianty.
oferujemy niemal pełny asortyment złączy przemysłowych zgodnych z normą DIN 41612. Niezależnie od tego, czy chodzi o złącze typu „złącze żeńskie”, „złącze męskie”, „złącze ze stykami przełączającymi”, VME64x czy wariant z zaciskiem tnącym – nasze złącza do płytek drukowanych i wtyki zgodne z normą DIN 41612 charakteryzują się wszechstronnością zastosowań i wysoką niezawodnością. Jeśli potrzebują Państwo innych złączy PCB zgodnych z normą DIN 41612, na Państwa życzenie możemy w krótkim czasie dostarczyć dodatkowe warianty.
Dostępność
Jesteśmy w znacznym stopniu niezależni od dostawców. Nasza własna dzianarzędziownia pozwala nam zapewnić wieloletnią niezawodność i stabilność przy zachowaniu wysokiej elastyczności. Dzięki temu zyskują Państwo na skróceniu czasu wprowadzenia produktu na rynek („time to market”). Nasz dział obsługi klienta szybko i rzetelnie odpowiada na Państwa pytania.
Jesteśmy w znacznym stopniu niezależni od dostawców. Nasza własna dzianarzędziownia pozwala nam zapewnić wieloletnią niezawodność i stabilność przy zachowaniu wysokiej elastyczności. Dzięki temu zyskują Państwo na skróceniu czasu wprowadzenia produktu na rynek („time to market”). Nasz dział obsługi klienta szybko i rzetelnie odpowiada na Państwa pytania.
Wyprodukowano w UE
. Własna produkcja z wykorzystaniem własnych narzędzi oraz wewnętrzna galwanika (galwanotechnika) zapewniają wysoką jakość produktów oraz ciągłe, niezawodne kontrole. Nasze złącza przemysłowe zgodne z normą DIN 41612 są produkowane w Niemczech i Czechach.
. Własna produkcja z wykorzystaniem własnych narzędzi oraz wewnętrzna galwanika (galwanotechnika) zapewniają wysoką jakość produktów oraz ciągłe, niezawodne kontrole. Nasze złącza przemysłowe zgodne z normą DIN 41612 są produkowane w Niemczech i Czechach.
Certyfikaty
Firma EPT posiada certyfikaty zgodności z normami ISO 9001, ISO 14001 oraz TS 16949. Nasze certyfikaty, zezwolenia i raporty z badań dla USA i Kanady, a także dokumenty dotyczące zgodności z dyrektywami RoHS, REACH, POP, recyklingu oraz nasze kwestionariusze dotyczące minerały z regionów objętych konfliktami można znaleźć tutaj.
Firma EPT posiada certyfikaty zgodności z normami ISO 9001, ISO 14001 oraz TS 16949. Nasze certyfikaty, zezwolenia i raporty z badań dla USA i Kanady, a także dokumenty dotyczące zgodności z dyrektywami RoHS, REACH, POP, recyklingu oraz nasze kwestionariusze dotyczące minerały z regionów objętych konfliktami można znaleźć tutaj.

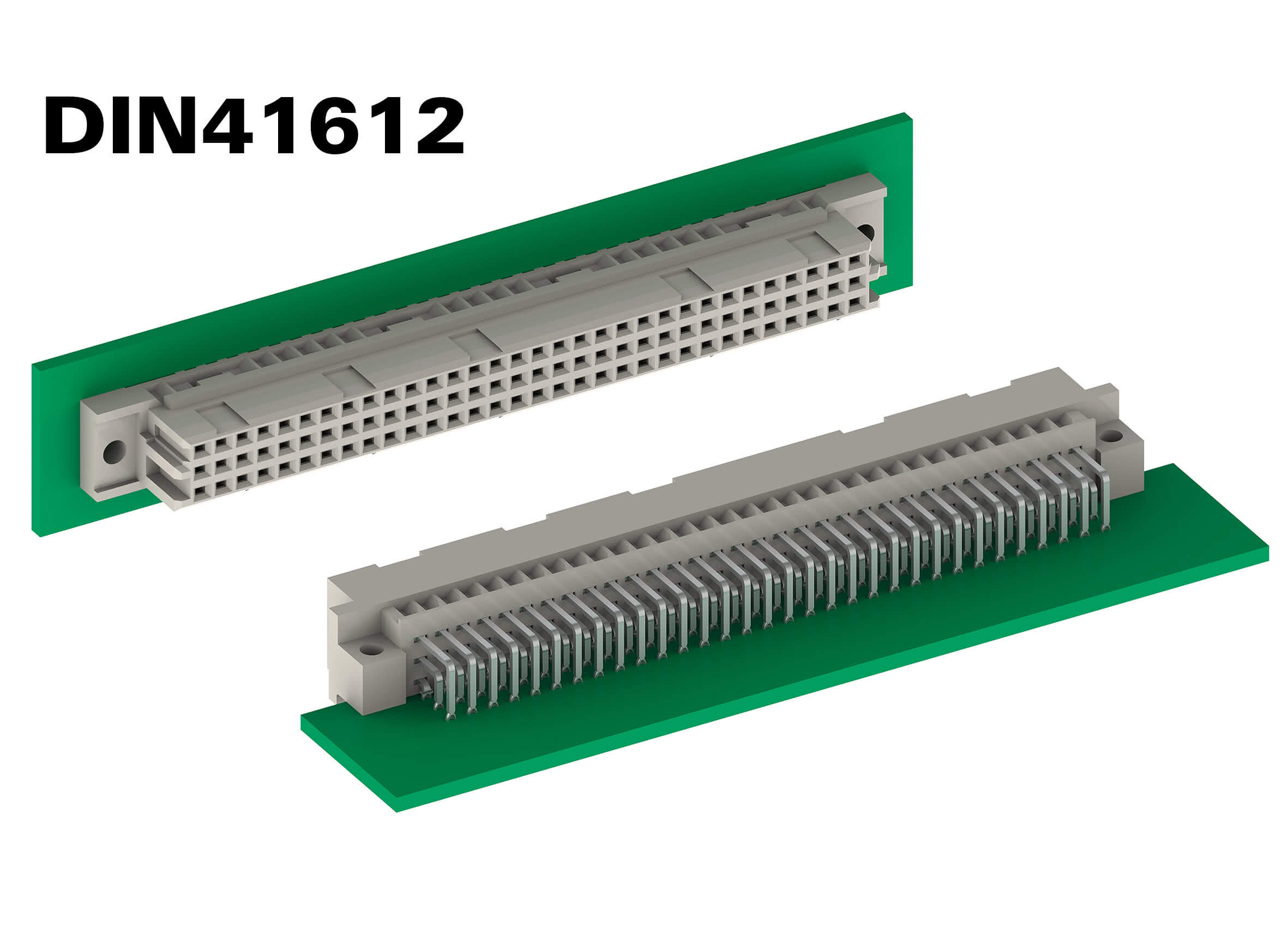

Cechy złącza DIN 41612 do zastosowań typu płytka-płytka
Złącze DIN 41612 jest nadal szeroko stosowane, przede wszystkim jako złącze przemysłowe. Na przykład magistrala VME, dostępna na rynku od ponad 35 lat, opiera się na złączach DIN. Dzięki temu udało jej się zapewnić sobie bardzo dobrą pozycję w segmencie komputerów przemysłowych i jest nadal stosowana w nowych rozwiązaniach. Różnorodność typów i technik połączeniowych (technologia press-fit, lutowanie zanurzeniowe, lutowanie ręczne, technika owijania, Crimp oraz THR) złączy DIN pozwala na zastosowanie ich w szerokim spektrum zastosowań. Ponadto solidna i niezawodna konstrukcja zapewnia tym złączom do płytek drukowanych stabilną przyszłość. Złącza DIN 41612 są obecnie wykorzystywane zarówno w zastosowaniach związanych z transmisją sygnałów, jak i przesyłem prądów o większym natężeniu. Dotyczy to wszystkich dziedzin elektroniki przemysłowej: od techniki sterowania, przez sterowanie silnikami, aż po komputery przemysłowe.
Więcej informacji na temat złączy do płytek drukowanych DIN 41612 Leiterplatten-złącze:
Więcej informacji na temat złączy do płytek drukowanych DIN 41612 Leiterplatten-złącze:
Produkty zgodne z normą DIN 41612DIN 41612 – złącza do płytek drukowanych (złącze do płytek drukowanych) – obietnica jakości EPTNasze złącza do płytek drukowanych: ✓ niezawodne, ✓ wytrzymałe, ✓ dostępne w wielu wersjachCechy złącza DIN 41612 do zastosowań typu płytka-płytkatechnologia press-fit Tcom pressTypy konstrukcjiZ perspektywy programistyFAQReferencje
Przegląd szczegółów
Przegląd szczegółów

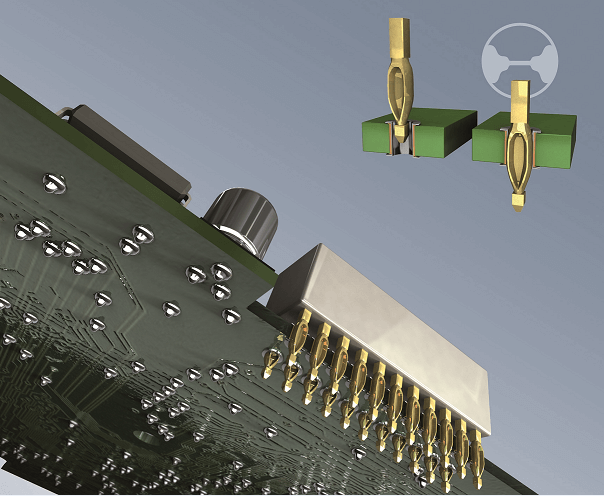

technologia press-fit Tcom press firmy ept
W związku z postępującą miniaturyzacją podzespołów i większą gęstością elementów na płytkach drukowanych coraz częściej stosuje się bezlutową technikę wciskania (technologia press-fit). Połączenia wciskane powstają poprzez wciśnięcie styku (pin) złącza do otworu z przelotowym połączeniem w płytce drukowanej. otwór metalizowany umożliwia połączenie elektryczne między przeciwległymi warstwami płytki drukowanej. W tym celu w płytce typu Europlatine wierci się otwór i nakłada się miedź jako materiał nośny.
Połączenie odbywa się przy użyciu określonej i kontrolowanej siły – co stanowi ogromną zaletę dla stałej jakości oraz szybkiej i bezproblemowej obróbki. Cechą szczególną jest to, że pin wciskany ma większą przekątną niż średnica otworu w płytce drukowanej. Elastyczność wynika z strefa wciskania.
Narzędzia do wciskania umożliwiają wciskanie kilku złącze jednocześnie. W przeciwieństwie do lutowania płytki drukowane nie są przy tym narażone na obciążenia termiczne. Pomiędzy pin wciskany a ścianką otworu powstaje gazoszczelne, trwałe połączenie o dobrej przewodności mechanicznej i elektrycznej przy niskim rezystancja styku.
Połączenie odbywa się przy użyciu określonej i kontrolowanej siły – co stanowi ogromną zaletę dla stałej jakości oraz szybkiej i bezproblemowej obróbki. Cechą szczególną jest to, że pin wciskany ma większą przekątną niż średnica otworu w płytce drukowanej. Elastyczność wynika z strefa wciskania.
Narzędzia do wciskania umożliwiają wciskanie kilku złącze jednocześnie. W przeciwieństwie do lutowania płytki drukowane nie są przy tym narażone na obciążenia termiczne. Pomiędzy pin wciskany a ścianką otworu powstaje gazoszczelne, trwałe połączenie o dobrej przewodności mechanicznej i elektrycznej przy niskim rezystancja styku.
Korzyści wynikające z zastosowania złącza DIN 41612 dzięki technologia press-fit Tcom press®
- Połączenie elektryczne, mechaniczne, gazoszczelne,
- odporne na korozję i o niskiej rezystancji Wysoka siła trzymania
- Brak błędów lutowania, pozostałości topnika lub podobnych zanieczyszczeń
- Nie wymaga dodatkowego
- czyszczenia Brak obciążenia termicznego płytki Europłytki
- Brak obciążenia termicznego elementów elektronicznych
- Możliwość recyklingu poprzez
- proste wyciskanie Wydajniejszy i tańszy proces montażu Możliwość
- montażu elementów po obu stronach płytki drukowanej
Kontakt przedstyk opóźniony z opóźnieniem w złączu DIN 41612
Rodzina złączy DIN 41612/IEC 60603-2 (rodzina złączy) składa się z 12 podstawowych typów konstrukcyjnych wraz z wariantami uzupełniającymi. W przypadku złączy DIN typu B, C, R, D i E można zastosować styki męskie o wyprzedzeniu 0,8 mm lub 1,0 mm w dowolnej pozycji rzędów a, b, c, d i e. W przypadku typ F i G możliwe jest wyprzedzenie o 1,3 mm.
Dlaczego warto stosować styki wyprzedzające i opóźnione?
Styki wyprzedzające i opóźnione są stosowane w elektrotechnice w celu zapobiegania skokom napięcia, a tym samym przepięciom. W przypadku tych styków połączenie jest nawiązywane jako pierwsze lub jako ostatnie, a także przerywane jako pierwsze lub jako ostatnie.
Potrzebują Państwo złącze z stykami wyprzedzającymi i opóźnionymi?
Nie ma problemu. Oferujemy obsadzenia specjalne dla typów DIN B, C, R, D, E, F i G. Styk wyprzedzający można umieścić w dowolnej wybranej pozycji.
Prosimy o kontakt »
Dlaczego warto stosować styki wyprzedzające i opóźnione?
Styki wyprzedzające i opóźnione są stosowane w elektrotechnice w celu zapobiegania skokom napięcia, a tym samym przepięciom. W przypadku tych styków połączenie jest nawiązywane jako pierwsze lub jako ostatnie, a także przerywane jako pierwsze lub jako ostatnie.
Potrzebują Państwo złącze z stykami wyprzedzającymi i opóźnionymi?
Nie ma problemu. Oferujemy obsadzenia specjalne dla typów DIN B, C, R, D, E, F i G. Styk wyprzedzający można umieścić w dowolnej wybranej pozycji.
Prosimy o kontakt »
Złącza płytkowe DIN 14162 – typy
złącze sygnałowe w raster 2,54 mm
DIN 41612 typ B, Q + DIN 41612 typ C, R

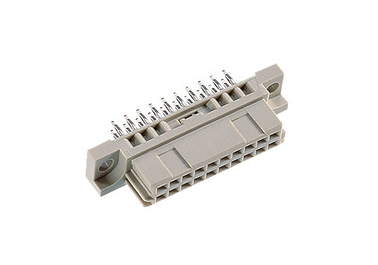

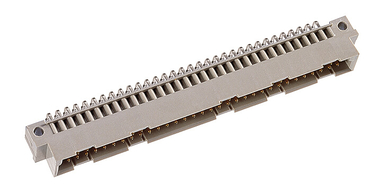

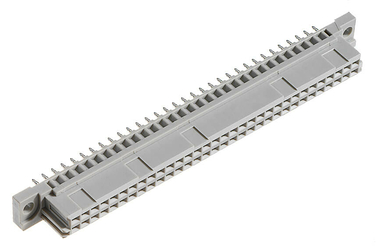

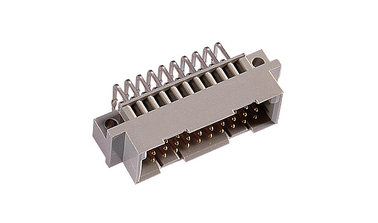

Dwurzędowa typ B oraz trójrzędowa DIN 41612 typu C składają się z kątowego złącza męskiego oraz prostej listwy sprężynowej/listwa gniazdowa. Jeśli potrzebne są proste złącza męskie i kątowe złącza żeńskie, dostępne są dwurzędowa typ Q oraz trójrzędowa R.
Wszystkie 4 serie są dostępne w wersjach pół- i trójdzielnych. Jako warianty połączeń do wyboru są: technika wciskania, lutowanie falowe oraz THR.
Ponieważ typy B i Q, a także C i R, można łączyć ze sobą, istnieje możliwość łączenia płytek drukowanych pod kątem 90°, równolegle lub nawet poziomo.

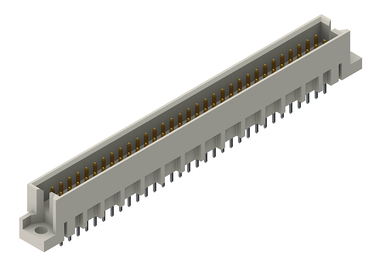

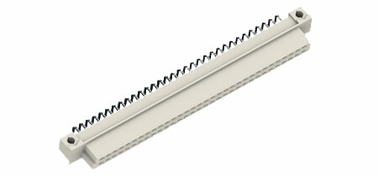

Złącza DIN 41612 – typ B + Q:
- typ B: kątowa listwa nożowa (złącze męskie), prosta listwa sprężynowa (złącze żeńskie
) - typ Q: prosta listwa nożowa (złącze męskie), kątowa listwa sprężynowa (złącze żeńskie)
- 64
styki - długość: 95 mm, szerokość: 8,6 mm

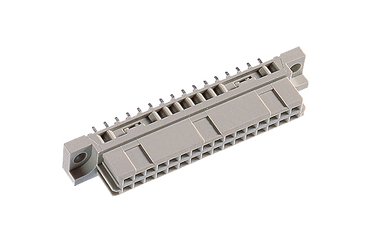

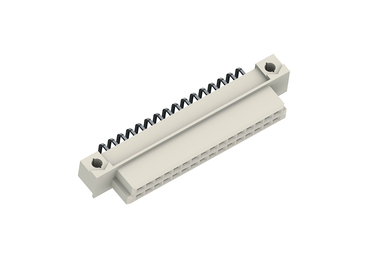

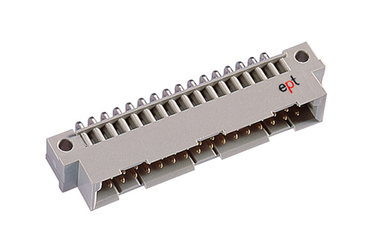

Złącza DIN 41612 – typ B/2 + Q/2:
- typ B: kątowa złącze męskie nożowa, prosta złącze żeńskie
sprężynowa - typ Q: prosta złącze męskie nożowa, kątowa złącze żeńskie
sprężynowa - 32 styki -
długość: 55 mm, szerokość: 8,6 mm

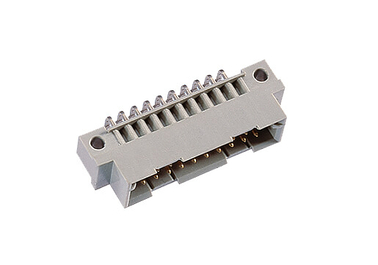

Złącza DIN 41612 – typ B/3 + Q/3
: - typ B: kątowa złącze męskie nożowa, prosta złącze żeńskie
sprężynowa - typ Q: kątowa złącze męskie nożowa, prosta złącze żeńskie
sprężynowa - 20
styków - długość: 39 mm, szerokość: 8,6 mm

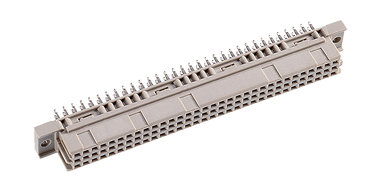

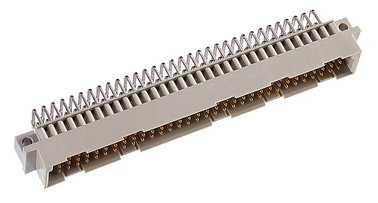

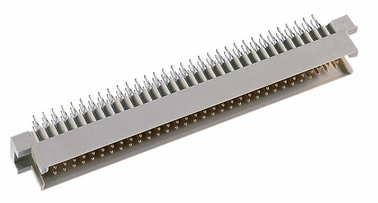

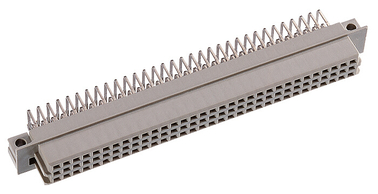

Wtyczka DIN 41612 – typ C + R:
– typ C: kątowa złącze męskie, prosta złącze żeńskie
– typ R: prosta złącze męskie, kątowa złącze żeńskie
– 96
styków – długość: 95 mm, szerokość: 11 mm

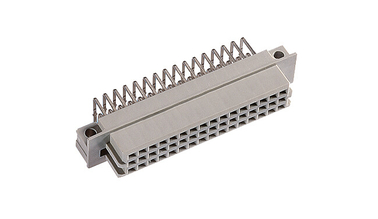

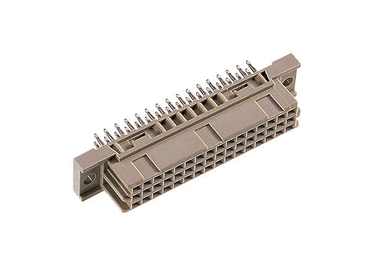

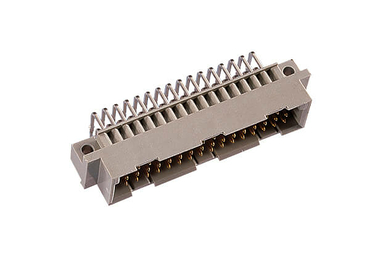

Wtyczka DIN 41612 – typ C/2 + R/2:
- typ C: kątowa listwa nożowa (złącze męskie), prosta listwa sprężynowa (złącze żeńskie
) - typ R: prosta listwa nożowa, kątowa
listwa sprężynowa - 48
styków - długość: 55 mm, szerokość: 11 mm

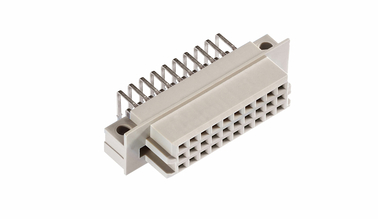

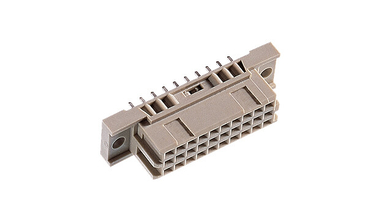

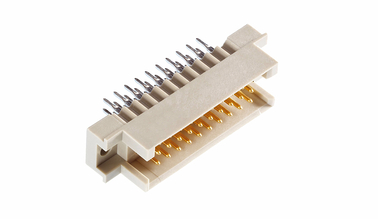

Wtyczka DIN 41612 – typ C/3 + R/3:
- typ C: kątowa listwa nożowa (złącze sygnałowe), prosta listwa sprężynowa (złącze żeńskie
) – typ R: kątowa listwa nożowa, prosta
listwa sprężynowa – 30
styków – długość: 39 mm, szerokość: 11 mm
Wszystkie wymienione typy umożliwiają przesyłanie prądów roboczych do 1,6 A w temperaturze 20 °C.
Złącza sygnałowe DIN znajdują szerokie zastosowanie w branży IT i informatyki do łączenia karta wtykowa z płytką magistrali (backplane).
Wszystkie 4 serie są dostępne w wersjach pół- i trójdzielnych. Jako warianty połączeń do wyboru są: technika wciskania, lutowanie falowe oraz THR.
Ponieważ typy B i Q, a także C i R, można łączyć ze sobą, istnieje możliwość łączenia płytek drukowanych pod kątem 90°, równolegle lub nawet poziomo.
Złącza DIN 41612 – typ B + Q:
- typ B: kątowa listwa nożowa (złącze męskie), prosta listwa sprężynowa (złącze żeńskie
) - typ Q: prosta listwa nożowa (złącze męskie), kątowa listwa sprężynowa (złącze żeńskie)
- 64
styki - długość: 95 mm, szerokość: 8,6 mm
Złącza DIN 41612 – typ B/2 + Q/2:
- typ B: kątowa złącze męskie nożowa, prosta złącze żeńskie
sprężynowa - typ Q: prosta złącze męskie nożowa, kątowa złącze żeńskie
sprężynowa - 32 styki -
długość: 55 mm, szerokość: 8,6 mm
Złącza DIN 41612 – typ B/3 + Q/3
: - typ B: kątowa złącze męskie nożowa, prosta złącze żeńskie
sprężynowa - typ Q: kątowa złącze męskie nożowa, prosta złącze żeńskie
sprężynowa - 20
styków - długość: 39 mm, szerokość: 8,6 mm
Wtyczka DIN 41612 – typ C + R:
– typ C: kątowa złącze męskie, prosta złącze żeńskie
– typ R: prosta złącze męskie, kątowa złącze żeńskie
– 96
styków – długość: 95 mm, szerokość: 11 mm
Wtyczka DIN 41612 – typ C/2 + R/2:
- typ C: kątowa listwa nożowa (złącze męskie), prosta listwa sprężynowa (złącze żeńskie
) - typ R: prosta listwa nożowa, kątowa
listwa sprężynowa - 48
styków - długość: 55 mm, szerokość: 11 mm
Wtyczka DIN 41612 – typ C/3 + R/3:
- typ C: kątowa listwa nożowa (złącze sygnałowe), prosta listwa sprężynowa (złącze żeńskie
) – typ R: kątowa listwa nożowa, prosta
listwa sprężynowa – 30
styków – długość: 39 mm, szerokość: 11 mm
Wszystkie wymienione typy umożliwiają przesyłanie prądów roboczych do 1,6 A w temperaturze 20 °C.
Złącza sygnałowe DIN znajdują szerokie zastosowanie w branży IT i informatyki do łączenia karta wtykowa z płytką magistrali (backplane).

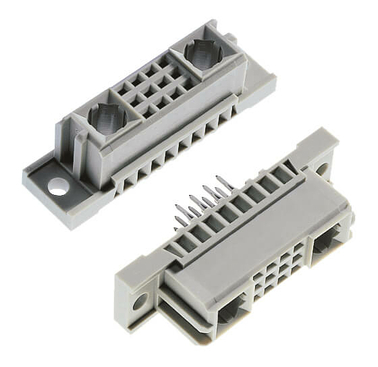

Sygnał i zasilanie (30 A) w jednym złączu
płytkowym DIN 41612, typ M

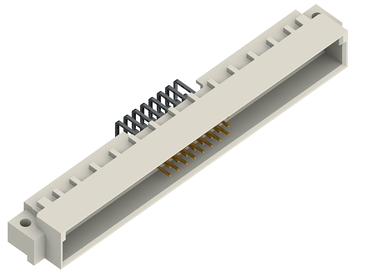

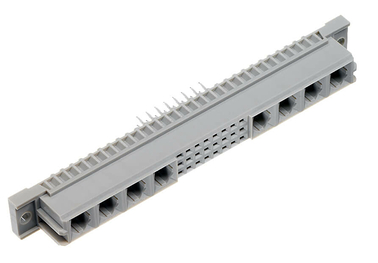

Typ M oferuje styki wysoki prąd i sygnałowe w jednym złączu. Prosta listwa sprężynowa (złącze żeńskie) oraz kątowa listwa nożowa (złącze męskie) mogą być wyposażone do wyboru w 6 styków sygnałowych i 10 styków koncentrycznych lub w konfiguracjach 24/8, 42/6, 60/4, 78/2. Ponadto listwa zseria M jest również dostępna w wersjach M/2 – 30/2 oraz M/3 – 12/2.
Ta odmiana złącze do płytek drukowanych znajduje zastosowanie na przykład w układach sterowania dla linii rozlewniczych.
Ta odmiana złącze do płytek drukowanych znajduje zastosowanie na przykład w układach sterowania dla linii rozlewniczych.
raster 5,08 mm – moc (5,6 A)
DIN 41612 typ D, E + DIN 41612 typ F, G + DIN 41612 typ F płaska, G płaska

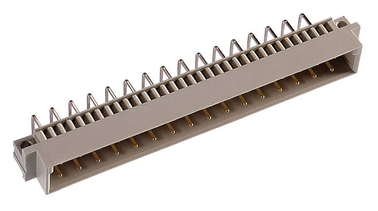

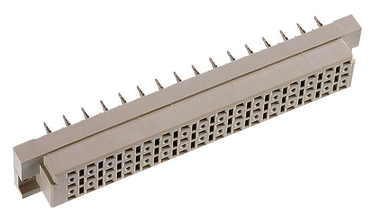

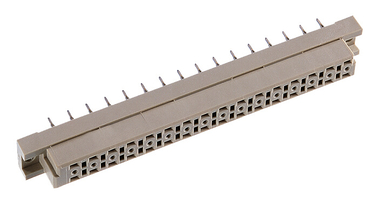

Kto chce przesyłać prądy o natężeniu do 5,6 A, może skorzystać z dwurzędowej wtyczki DIN 41612 w typ D oraz trójrzędowej wtyczki DIN 41612 w typ E. Oba warianty mają raster 5,08 mm. Standardowo listwa złącze męskie jest kątowy, a listwa złącze żeńskie prosta.

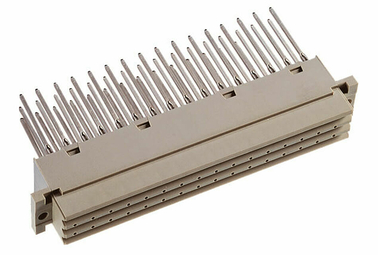

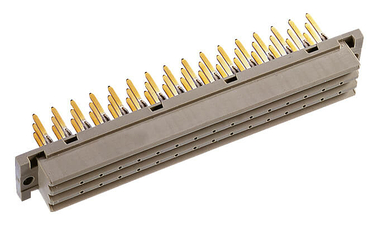

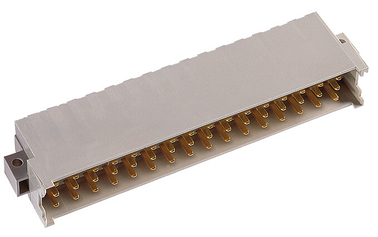

Przeznaczone do tego samego zastosowania, ale o bardziej wytrzymałej konstrukcji są złącza do płytek drukowanych DIN 41612 typu F (trójrzędowe) oraz DIN 41612 typu G (czterorzędowe). W przypadku obu typów złącze do płytek drukowanych-Typen złącze gniazdowe (listwa gniazdowa) jest dostępne nie tylko w standardowej wysokości, ale również w wersji niższej. Dzięki temu można realizować różne odstępy między płytkami drukowanymi.
Złącza DIN 41612 w typ F i DIN 41612 w typ G są stosowane głównie w kolejnictwo.
typa D (typ D)
:- 32
styki- 2 rzędy

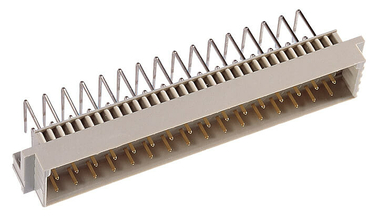

typa E (typ E)
:- 48
styków- 2 rzędy
typa F (typ F)
:- 48 styków-
3 rzędy
typa F płaska
:- 48
styków- 3 rzędy

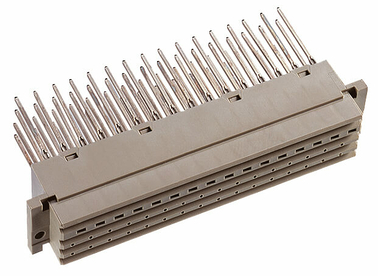

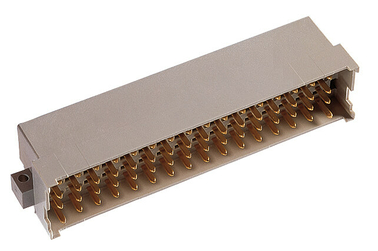

typa G (typ G)
:- 64
styki- 4 rzędy

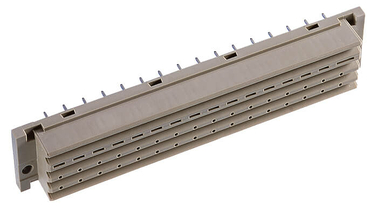

typa G płaska
:- 64
styki- 4 rzędy
Przeznaczone do tego samego zastosowania, ale o bardziej wytrzymałej konstrukcji są złącza do płytek drukowanych DIN 41612 typu F (trójrzędowe) oraz DIN 41612 typu G (czterorzędowe). W przypadku obu typów złącze do płytek drukowanych-Typen złącze gniazdowe (listwa gniazdowa) jest dostępne nie tylko w standardowej wysokości, ale również w wersji niższej. Dzięki temu można realizować różne odstępy między płytkami drukowanymi.
Złącza DIN 41612 w typ F i DIN 41612 w typ G są stosowane głównie w kolejnictwo.
typa D (typ D)
:- 32
styki- 2 rzędy
typa E (typ E)
:- 48
styków- 2 rzędy
typa F (typ F)
:- 48 styków-
3 rzędy
typa F płaska
:- 48
styków- 3 rzędy
typa G (typ G)
:- 64
styki- 4 rzędy
typa G płaska
:- 64
styki- 4 rzędy
raster 5,08 mm z złączem Faston 15

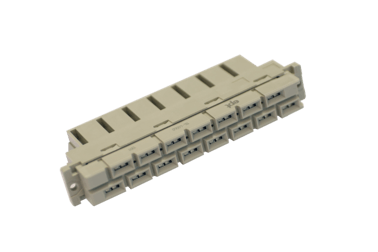

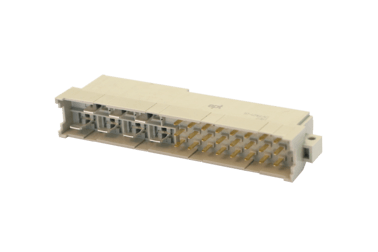

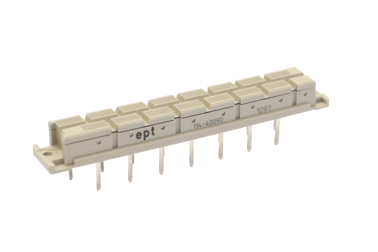

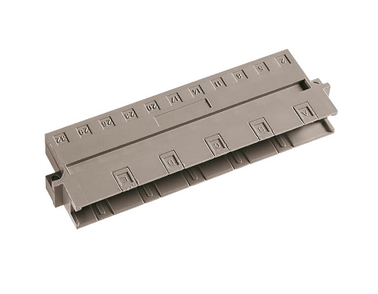

A DIN 41612 H11, DIN 41612 H15, typ mieszany DIN 41612 H7/F24

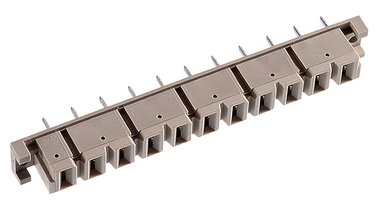

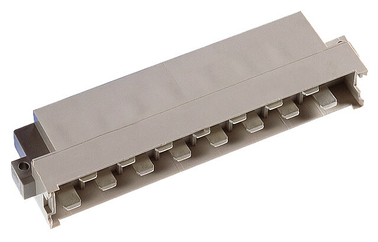

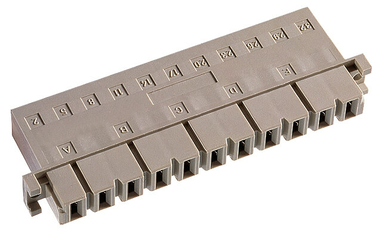

Do połączenia typu Faston potrzebne są złącza DIN 41612 H11, DIN 41612 H15 lub typ mieszany DIN 41612 H7/F24. Listwy sprężynowe (złącze żeńskie) modeli H11 i H15 są dostępne w dwóch różnych wysokościach. Ciekawą opcją jest listwa H7/F25. Posiada ona 7 złączy typu Faston (15 A) oraz 24 styki zasilające (5,6 A).
Listwy montażowe
VME 64x do wieloużytkownikowych systemów magistrali Vita
Szczególnym elementem normy DIN 41612 seria jest 5-rzędowy złącze VME64x złącze żeńskie. Posiadające 160 styków złącze to złącze żeńskie jest dostępne w 3 różnych wariantach i 2 długościach styków, w technologia press-fit. Aktualna wersja VME64 zapewnia szerokość magistrali wynoszącą 64 bity.
Moduł VME64x zgodny z normą DIN 41612 złącze żeńskie znajduje zastosowanie między innymi w lotnictwie, astronautyce oraz przemyśle zbrojeniowym.
Moduł VME64x zgodny z normą DIN 41612 złącze żeńskie znajduje zastosowanie między innymi w lotnictwie, astronautyce oraz przemyśle zbrojeniowym.
Wtyk przełączający zgodny z
normą DIN 41612 do połączeń typu „daisy chain”
Wiele systemów magistrali w technice automatyki jest podłączanych zgodnie z zasadą Daisy Chain. Łączenie przewodów sygnałowych szeregowo przez kilka kart modułowych jest powszechną praktyką. Jeśli jednak wyjmuje się poszczególne karty modułowe, konieczne jest podłączenie zworek. Problem ten można rozwiązać w bardziej elegancki sposób za pomocą wtyczek przełączających. Po wyjęciu karty karta córka styk zostaje automatycznie zwarciowany, dzięki czemu nie ma potrzeby ręcznego podłączania zworek.
Przegląd typów konstrukcyjnych
DIN 41612 – typ B, B/2,
B/3• Standard (X): 4,
9• wyprzedzenie (Y) + 1,0 mm: 5,9•
opóźnienie (Y) -0,8 mm: 4,1
B/3• Standard (X): 4,
9• wyprzedzenie (Y) + 1,0 mm: 5,9•
opóźnienie (Y) -0,8 mm: 4,1
DIN 41612 – typ C, C/2,
C/3• Standard (X): 4,
9• wyprzedzenie (Y) + 1,0 mm: 5,9•
opóźnienie (Y) -0,8 mm: 4,1
C/3• Standard (X): 4,
9• wyprzedzenie (Y) + 1,0 mm: 5,9•
opóźnienie (Y) -0,8 mm: 4,1

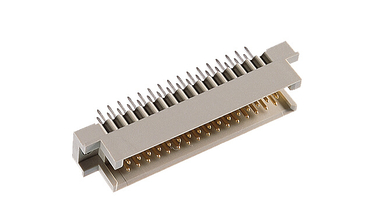

DIN 41612 typ R, R/2, R/3
strona wtykowa
a wtykowa• Standard (X): 4,
9• wyprzedzenie (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
opóźnienie (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
strona przyłączeniowa
• Standard (X): 13,0•
wyprzedzenie (Y) + 0,8 mm: 13,
8• opóźnienie (Y) -0,4 mm: 12,6 | -0,8: 12,2
strona wtykowa
a wtykowa• Standard (X): 4,
9• wyprzedzenie (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
opóźnienie (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
strona przyłączeniowa
• Standard (X): 13,0•
wyprzedzenie (Y) + 0,8 mm: 13,
8• opóźnienie (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 – typ
D• Standard (X): 4,
9• wyprzedzenie (Y) + 0,8 mm: 5,7
D• Standard (X): 4,
9• wyprzedzenie (Y) + 0,8 mm: 5,7
DIN 41612 typ E (raster 2,54 mm)
• Standard (X): 4,
9• wyprzedzenie (Y) + 0,8 mm: 5,7 (seria a, c, e)
DIN 41612 typ E (raster 5,08 mm)
• Standard (X): 4,
9• wyprzedzenie (Y) + 0,8 mm: 5,7 (seria a)
• Standard (X): 4,
9• wyprzedzenie (Y) + 0,8 mm: 5,7 (seria a, c, e)
DIN 41612 typ E (raster 5,08 mm)
• Standard (X): 4,
9• wyprzedzenie (Y) + 0,8 mm: 5,7 (seria a)
DIN 41612 – typ
F• Standard (X): 6,1•
wyprzedzenie (Y) + 1,3 mm: 7,4
F• Standard (X): 6,1•
wyprzedzenie (Y) + 1,3 mm: 7,4
DIN 41612 – typ
G• Standard (X): 6,1•
wyprzedzenie (Y) + 1,3 mm: 7,4
G• Standard (X): 6,1•
wyprzedzenie (Y) + 1,3 mm: 7,4
Seria złącze ept zgodna z normą DIN 41612 / IEC 60603-2
„Od ponad 50 lat stosowane są złącza (złącze) zgodne z obecną normą IEC 60603-2 (wcześniej: DIN 41612). I to nie bez powodu. Mimo że technologia uległa dalszemu rozwojowi, a w dobie IoT i Przemysłu 2.0 aplikacje stają się coraz mniejsze, a mimo to zawierają więcej podzespołów, złącza DIN są nadal tak samo aktualne jak pięć dekad temu – dzięki ich kompatybilności z najnowszymi projektami płytek drukowanych, co wynika z szerokiej różnorodności typów, liczby styków i technik połączeniowych.
Oprócz technologii lutowania i owijania, firma ept oferuje również możliwość nabycia tej rodziny złączy (rodzina złączy) w opracowanej przez ept strefie wciskania Tcom (Tcom press strefa wciskania).
Seria produktów ept zgodna z normami DIN 41612 / IEC 60603-2 obejmuje 12 podstawowych kształtów oraz dodatkowe wersje w raster 2,54 mm lub 5,08 mm. Do wyboru są zarówno złącza sygnałowe o Stromtragfähigkeiti do 1,5 A, jak i złącza zasilające o obciążalność prądowa do 5,6 A, a nawet 15 A na pin. Ta różnorodność wariantów umożliwia zastosowanie tej rodzina złączy w niezwykle szerokim zakresie zastosowań. Standaryzacja gwarantuje kompatybilność złączy różnych producentów.”
Wolfgang Schmid, menedżer produktu w firmie ept GmbH
, DIN 41612 / IEC 60603-2, złącze do płytek drukowanych
Oprócz technologii lutowania i owijania, firma ept oferuje również możliwość nabycia tej rodziny złączy (rodzina złączy) w opracowanej przez ept strefie wciskania Tcom (Tcom press strefa wciskania).
Seria produktów ept zgodna z normami DIN 41612 / IEC 60603-2 obejmuje 12 podstawowych kształtów oraz dodatkowe wersje w raster 2,54 mm lub 5,08 mm. Do wyboru są zarówno złącza sygnałowe o Stromtragfähigkeiti do 1,5 A, jak i złącza zasilające o obciążalność prądowa do 5,6 A, a nawet 15 A na pin. Ta różnorodność wariantów umożliwia zastosowanie tej rodzina złączy w niezwykle szerokim zakresie zastosowań. Standaryzacja gwarantuje kompatybilność złączy różnych producentów.”
Wolfgang Schmid, menedżer produktu w firmie ept GmbH
, DIN 41612 / IEC 60603-2, złącze do płytek drukowanych
FAQ: Pytania i odpowiedzi dotyczące złącza do płytek drukowanych zgodnego z normą DIN 41612
W jaki sposób można przetwarzać złącze zgodne z normą DIN 41612?Jakie natężenia prądu można przesyłać za pomocą złączy DIN 41612?Czy złącze zgodne z normą DIN 41612 są zgodne z dyrektywą RoHS?Jakie przesunięcie tolerują złącze zgodne z normą DIN 41216 podczas wtykania?Czy istnieją odpowiednie narzędzia do montażu złączy ept zgodnych z normą DIN 41216? Jakie
W jaki sposób można przetwarzać złącze zgodne z normą DIN 41612?
W zależności od technika połączeniowa (techniki połączeń) stosuje się Einpress- lub wersja do lutowania (technika wciskania lub lutowania), a także lutowanie THR (technologia reflow z otworami przelotowymi), końcówka Faston (złącza Faston) lub połączenie IDC (technika zaciskania przez cięcie, IDC)
Jakie natężenia prądu można przesyłać za pomocą złączy DIN 41612?
W ofercie dostępne są zarówno złącza sygnałowe o Stromtragfähigkeiti do 1,5 A, jak i złącza zasilające o obciążalność prądowa do 5,6 A, a nawet 15 A na pin.
Czy złącze zgodne z normą DIN 41612 są zgodne z dyrektywą RoHS?
Tak, wszyscy.
Jakie przesunięcie tolerują złącze zgodne z normą DIN 41216 podczas wtykania?
Złącza DIN charakteryzują się wysoką tolerancją przesunięcia. Przy podłączaniu listew typu „Messer” i „złącze żeńskie” dopuszczalne jest przesunięcie środka (przesunięcie promieniowe) o 1 mm w osi podłużnej i poprzecznej. Tolerancja nachylenia kątowego wynosi 4° w osi podłużnej oraz 2° w osi poprzecznej.
Czy istnieją odpowiednie narzędzia do montażu złączy ept zgodnych z normą DIN 41216? Jakie
Tak, oferujemy Państwu odpowiednie narzędzia, dostosowane do Państwa złącze.
Opinie na temat złączy do płytek drukowanych zgodnych z normą DIN
Szanujemy pragnienie dyskrecji naszych klientów, dlatego poniżej nie podajemy żadnych źródeł.
Gwarantujemy jednak bez zastrzeżeń autentyczność tych oświadczeń.
Gwarantujemy jednak bez zastrzeżeń autentyczność tych oświadczeń.
Nasi klienci muszą mieć możliwość bezpiecznego dostosowania naszych urządzeń nawet w trudnych warunkach. Dlatego od lat polegamy na wysokich standardach jakości złączy DIN (złącze) firmy ept.
„Przekonał mnie szeroki wybór złączy wciskowych, w tym również w wersjach kątowych”.
Dzięki zastosowaniu wariantu THR można pominąć etap lutowania lutowanie na fali, co znacznie zwiększa opłacalność procesu.
