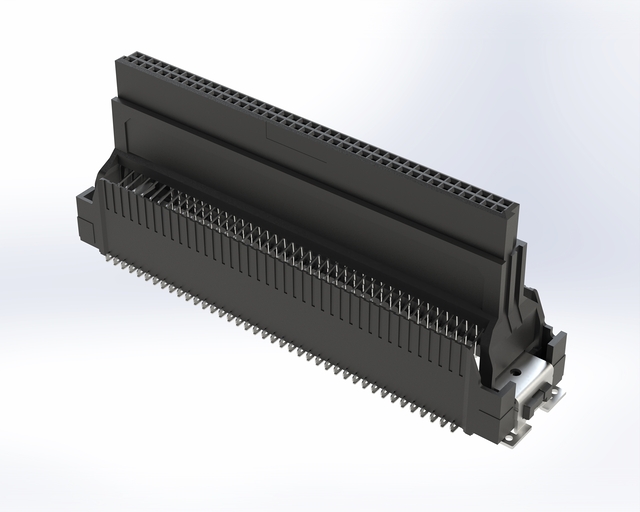

System złączy Float27 jest przetwarzany w technologii montażu powierzchniowego (SMT), a zatem lutowany bezpośrednio na płytkach drukowanych. kołek pozycjonujący na spodzie wtyczek Float27 gwarantują przy tym dokładne pozycjonowanie na płytce drukowanej. Firma ept zapewnia ponadto koplanarność styków wynoszącą maksymalnie 0,1 mm, aby zagwarantować niezawodność procesu lutowania podczas montażu.

Dzięki połączeniu z różnymi złączami męskimi z rodziny złączy One27-rodzina złączymożna realizować połączenia płytek drukowanych w układzie równoległym i kątowym.

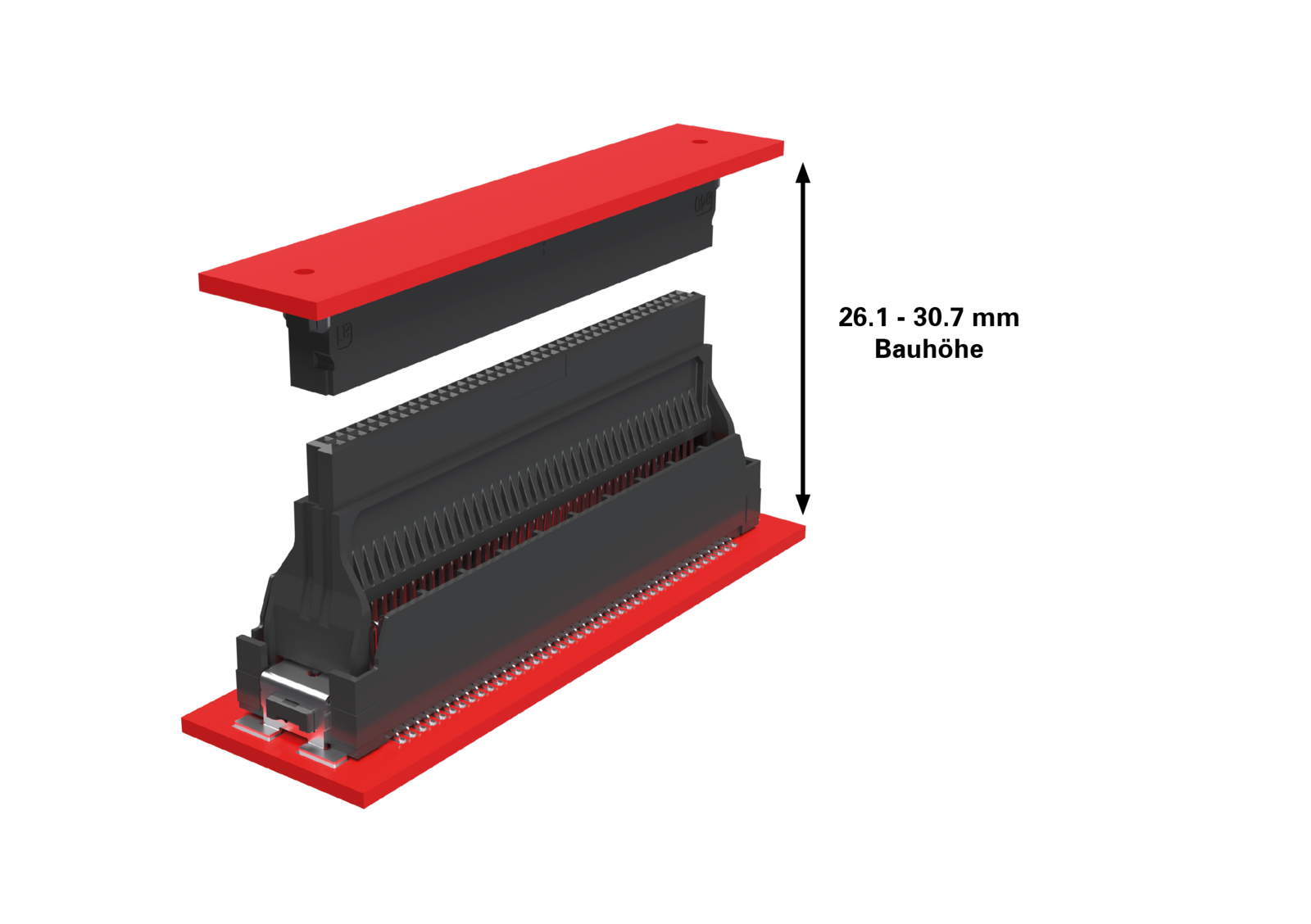

Dzięki złączom do płytek drukowanych Float27 można uzyskać minimalny odstęp między płytkami wynoszący 26,1 mm oraz maksymalny odstęp między płytkami wynoszący 30,70 mm. Jest to możliwe między innymi dzięki dużemu zakresowi przesunięcia wynoszącemu 2,4 mm. Dzięki temu listwy nożowe i sprężynowe (złącze żeńskie) można rozsunąć o maksymalnie 1,5 mm, nadal gwarantując optymalne i niezawodne połączenie stykowe.

W złączach Float27 kontakt odbywa się za pośrednictwem dwuramiennego styku sprężynowego (styk żeński), który otacza pin stykowy listwy nożowej (złącze męskie). Ponadto kontakt odbywa się poprzez gładką, walcowaną powierzchnię styku żeńskiego. Dzięki temu wyklucza się ścieranie powierzchni stykowej oraz powstawanie wiórów podczas podłączania wtyczek Float27.

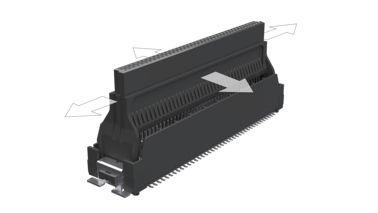

Złącza Float27 złącze nadają się do wszystkich zastosowań, w których występują duże obciążenia udarowe i wibracyjne. Kompensacja tolerancji za pomocą meandru odciąża obszar lutowania, zmniejsza naprężenia w połączenie lutowane i zapewnia niewielkie siły przesuwu. Złącza Float27 złącze nadają się również do zautomatyzowanego procesu montażu lub w sytuacjach, gdy na płytce drukowanej ma zostać przylutowanych kilka złączy. Tolerancje produkcyjne są kompensowane przez funkcję „floating” w zakresie do ± 0,8 mm.

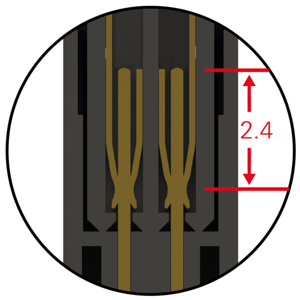

Złącza Float27-złącze umożliwiają uzyskanie wysokiego kompensacja tolerancji. Dzięki temu podczas podłączania złączy typu „Messer” i „ złącze żeńskie ”, a także w stanie podłączonym, dopuszczalna jest tolerancja przesunięcia wynosząca ± 0,8 mm w osi podłużnej i poprzecznej. Dodatkowo długość współpracy styków wynosząca do 2,4 mm zapewnia ten wysoki kompensacja tolerancji również w kierunku osi Z.

Tak, konstrukcja styków złączy Float27 jest przystosowana do automatycznej kontroli optycznej po lutowaniu. Styki złączy złącze do płytek drukowanych Float27 są rozmieszczone w sposób przesunięty, dzięki czemu automatyczną kontrolę optyczną można przeprowadzić z jednej strony.

RoHS (Restriction of the use of certain Hazardous Substances) to dyrektywa w sprawie ograniczenia stosowania niektórych substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
Potwierdzamy, że złącze Float27 firmy ept są zgodne z dyrektywą RoHS 2011/65/UE zgodnie z certyfikatem RoHS. Więcej informacji można znaleźć w sekcji RoHS & REACH.
