Złącza zasilające: przegląd

Przegląd faktów Zastosowania Produkty Power Terminals Cechy

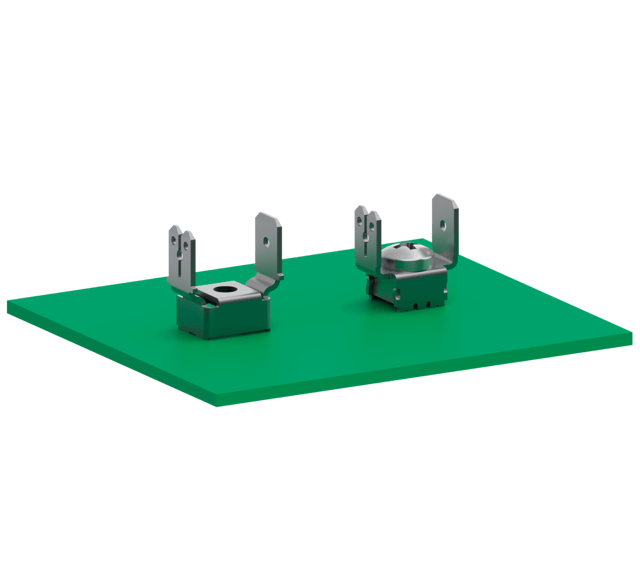

Złącza zasilające – zasilanie na płytce drukowanej

Złącza zasilające w technologii wciskanej: Złącza ept-Power Terminals są przeznaczone specjalnie do podłączania zasilania na płytce drukowanej. Podłączenie kabla odbywa się za pomocą końcówek kablowych przykręcanych śrubami lub za pomocą złączy płaskich (Faston).

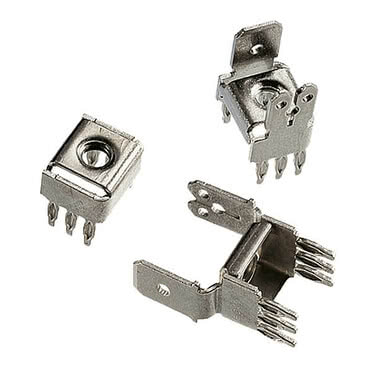

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Cechy

łatwe podłączenie przewodów zasilających;
dostępne są różne warianty, np. z
przyłączem kątowym lub kolankowym; łatwa montaż poprzez wciskanie;
akcesoria: śruby z gwintem M4 lub M5

Zastosowania

Zasilanie poprzez złącze śrubowe lub złącze Faston
Systemy płyt montażowych do zasilania

Złącza zasilające: przegląd

Przegląd faktów Zastosowania Produkty Power Terminals Cechy

Siatka 5,08 x 10,16 mm

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33008

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33008 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33009

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33009 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33048

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33048 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33049

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33049 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33248

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33248 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33249

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-33249 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32004

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32004 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32006

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32006 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32044

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32044 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32046

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32046 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32244

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32244 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32246

Gwint M4, Długość przyłącza: 5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Zaciski zasilające, raster 5,08 x 10,16 mm Nr artykułu. 911-32246 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 10,16 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Siatka 5,08 x 7,62 mm

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

Gwint M4, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22015 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22020

Gwint M5, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22020 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M5
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22715/1

Gwint M4, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22715/1 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22720/1

Gwint M5, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-22720/1 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M5
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60045

Gwint M4, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60045 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60050

Gwint M5, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60050 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M5
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60645/1

Gwint M4, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60645/1 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M4
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60650/1

Gwint M5, Długość przewodu: 4,5 mm

Technologia Press-fit

Moc

Wytrzymały

Pokaż więcej szczegółów produktu

Złącza zasilające o rozstawie 5,08 x 7,62 mm Nr artykułu. 910-60650/1 - Dane techniczne

Podstawy

Technologia połączeń	Technologia Press-fit
Długość połączenia	4,5 mm
Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi
Powłoka kontaktowa	Sn

Mechaniczny

Wymiar siatki	5,08 x 7,62 mm

Elektryczny

Prąd roboczy	20° 45', 70° 30', 100° 25'

Przetwarzanie

Wątek	M5
Maks. moment dokręcania	1,3 Nm

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Akcesoria

Nakrętka zatrzaskowa Power Terminals Nr artykułu. 910-20015

Gwint M4

Pokaż więcej szczegółów produktu

Nakrętka zatrzaskowa Power Terminals Nr artykułu. 910-20015 - Dane techniczne

Podstawy

Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi

Przetwarzanie

Wątek	M4

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Nakrętka zatrzaskowa Power Terminals Nr artykułu. 910-20020

Gwint M5

Pokaż więcej szczegółów produktu

Nakrętka zatrzaskowa Power Terminals Nr artykułu. 910-20020 - Dane techniczne

Podstawy

Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi

Przetwarzanie

Wątek	M5

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Śruba cylindryczna Power Terminals DIN 84, M4 Nr artykułu. 910-20145

Gwint M4

Pokaż więcej szczegółów produktu

Śruba cylindryczna Power Terminals DIN 84, M4 Nr artykułu. 910-20145 - Dane techniczne

Podstawy

Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi

Przetwarzanie

Wątek	M4

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Śruba z łbem krzyżowym Power Terminals Nr artykułu. 910-20146

Gwint M4

Pokaż więcej szczegółów produktu

Śruba z łbem krzyżowym Power Terminals Nr artykułu. 910-20146 - Dane techniczne

Podstawy

Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi

Przetwarzanie

Wątek	M4

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Śruba cylindryczna Power Terminals DIN 84, M5 Nr artykułu. 910-20150

Gwint M5

Pokaż więcej szczegółów produktu

Śruba cylindryczna Power Terminals DIN 84, M5 Nr artykułu. 910-20150 - Dane techniczne

Podstawy

Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi

Przetwarzanie

Wątek	M5

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Podkładka do zacisków zasilających Nr artykułu. 910-20320

Gwint M4

Pokaż więcej szczegółów produktu

Podkładka do zacisków zasilających Nr artykułu. 910-20320 - Dane techniczne

Podstawy

Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi

Przetwarzanie

Wątek	M4

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Podkładka do zacisków zasilających Nr artykułu. 910-20330

Gwint M5

Pokaż więcej szczegółów produktu

Podkładka do zacisków zasilających Nr artykułu. 910-20330 - Dane techniczne

Podstawy

Temperatura pracy	od -55°C do +125°C

Materiał

Materiał kontaktowy	stop miedzi

Przetwarzanie

Wątek	M5

Zatwierdzenia / zgodność

Środowisko	Zgodność z dyrektywą RoHS

Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?

Zamów niestandardowe złącza

" Nie ma odpowiedniego złącza dla Ciebie? Zamów niestandardowe złącze już teraz!

Username:

Bardzo dziękujemy! Sprawdzimy Państwa wymagania i skontaktujemy się z Państwem.

W razie pytań jesteśmy do Państwa dyspozycji w każdej chwili – zarówno mailowo, jak i telefonicznie.

Nie znaleziono odpowiedniego produktu – zapytaj o produkt teraz:

Pola oznaczone symbolem * są obowiązkowe.

Firma *

Pozdrowienie

Imię *

Nazwa *

ul. *

KOD POCZTOWY *

Lokalizacja *

Kraj *

e-mail *

Telefon *

Wymagania dotyczące produktu *

Naszą politykę prywatności można znaleźć tutaj.

Cechy

Zaciski zasilające ept-Power przekonują prostotą podłączania przewodów zasilających oraz łatwością montażu dzięki technologii wciskania. Zaciski zasilające są dostępne w różnych wersjach, np. kątowych lub z wygiętym końcem.
