Skalowalne i wytrzymałe połączenia płytek drukowanych w technologii SMT
Złącza do płytek drukowanych SMT z serii Zero8 zapewniają niezawodne połączenie płytek drukowanych przy prędkościach transmisji danych wynoszących 16 Gbit/s.
Cechy
Krok: 0,8 mm
Prąd roboczy: 1,7 A
16 Gb/s
500 cykli wtykania
Dowolna skalowalność
Najwyższy poziom niezawodności styków
Zoptymalizowane zabezpieczenie przed nieprawidłowym wtykaniem
Pakowane w taśmie i szpuli
Zastosowania
Połączenia płytka-płytka (mezzanine) o grubości od 6 do 21 mm –
Produkty Zero8 są dostępne dla płytek PCB o rozstawie 6-21 mm. Z przyjemnością pomożemy.
Wtyczka prosta ekranowana
Zero8 plug o średnim profilu, ekranowany Nr artykułu. 405-53120-51
Wysokość 2,65 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug o średnim profilu, ekranowany Nr artykułu. 405-53132-51
Wysokość 2,65 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug o średnim profilu, ekranowany Nr artykułu. 405-53152-51
Wysokość 2,65 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug o średnim profilu, ekranowany Nr artykułu. 405-53180-51
Wysokość 2,65 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug o średnim profilu, ekranowany Nr artykułu. 405-53112-51
Wysokość 2,65 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 – wtyk płaski, ekranowany Nr artykułu. 405-52112-51
Wysokość 1,15 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 – wtyk płaski, ekranowany Nr artykułu. 405-52120-51
Wysokość 1,15 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 – wtyk płaski, ekranowany Nr artykułu. 405-52132-51
Wysokość 1,15 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 – wtyk płaski, ekranowany Nr artykułu. 405-52152-51
Wysokość 1,15 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 – wtyk płaski, ekranowany Nr artykułu. 405-52180-51
Wysokość 1,15 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1

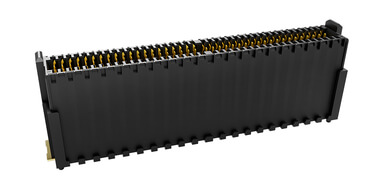

Zero8 plug – ekranowany, o wysokim profilu Nr artykułu. 405-54120-51
Wysokość 7,15 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug – ekranowany, o wysokim profilu Nr artykułu. 405-54132-51
Wysokość 7,15 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug – ekranowany, o wysokim profilu Nr artykułu. 405-54152-51
Wysokość 7,15 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug – ekranowany, o wysokim profilu Nr artykułu. 405-54180-51
Wysokość 7,15 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug – ekranowany, o wysokim profilu Nr artykułu. 405-54112-51
Wysokość 7,15 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1

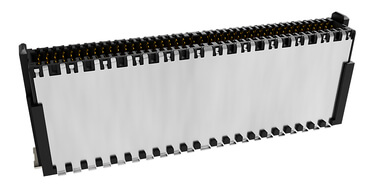

Zero8 plug x-high-profile ekranowany Nr artykułu. 405-55120-51
Wysokość 8,65 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug x-high-profile ekranowany Nr artykułu. 405-55132-51
Wysokość 8,65 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug x-high-profile ekranowany Nr artykułu. 405-55152-51
Wysokość 8,65 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug x-high-profile ekranowany Nr artykułu. 405-55180-51
Wysokość 8,65 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8 plug x-high-profile ekranowany Nr artykułu. 405-55112-51
Wysokość 8,65 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo o średniej wysokości, ekranowane Nr artykułu. 406-53112-51
Wysokość 7,85 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo o średniej wysokości, ekranowane Nr artykułu. 406-53120-51
Wysokość 7,85 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo o średniej wysokości, ekranowane Nr artykułu. 406-53132-51
Wysokość 7,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo o średniej wysokości, ekranowane Nr artykułu. 406-53152-51
Wysokość 7,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo o średniej wysokości, ekranowane Nr artykułu. 406-53180-51
Wysokość 7,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo niskoprofilowe, ekranowane Nr artykułu. 406-52120-51
Wysokość 4,85 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo niskoprofilowe, ekranowane Nr artykułu. 406-52132-51
Wysokość 4,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo niskoprofilowe, ekranowane Nr artykułu. 406-52152-51
Wysokość 4,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo niskoprofilowe, ekranowane Nr artykułu. 406-52180-51
Wysokość 4,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo niskoprofilowe, ekranowane Nr artykułu. 406-52112-51
Wysokość 4,85 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo typu high-profile, ekranowane Nr artykułu. 406-54120-51
Wysokość 10,85 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo typu high-profile, ekranowane Nr artykułu. 406-54132-51
Wysokość 10,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo typu high-profile, ekranowane Nr artykułu. 406-54152-51
Wysokość 10,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo typu high-profile, ekranowane Nr artykułu. 406-54180-51
Wysokość 10,85 mm, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo typu high-profile, ekranowane Nr artykułu. 406-54112-51
Wysokość 10,85 mm, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Wtyczka Zero8 kątowa, ekranowana Nr artykułu. 405-51120-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Wtyczka Zero8 kątowa, ekranowana Nr artykułu. 405-51132-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Wtyczka Zero8 kątowa, ekranowana Nr artykułu. 405-51152-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Wtyczka Zero8 kątowa, ekranowana Nr artykułu. 405-51180-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Wtyczka Zero8 kątowa, ekranowana Nr artykułu. 405-51112-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo kątowe, ekranowane Nr artykułu. 406-51120-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba kołków: 20, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo kątowe, ekranowane Nr artykułu. 406-51132-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba otworów: 32, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo kątowe, ekranowane Nr artykułu. 406-51152-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba otworów: 52, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo kątowe, ekranowane Nr artykułu. 406-51180-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba otworów: 80, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Zero8, gniazdo kątowe, ekranowane Nr artykułu. 406-51112-51
pod kątem 90°, Przesłonięcie styku 1,5 mm, Liczba kołków: 12, rozstaw: 0,8 mm, Technika połączeń SMT, Ekranowanie elektromagnetyczne, Poziom wydajności 1
Najważniejsze cechy złącza Zero8 z technologią ScaleX
± 0,4 mm – kompensacja tolerancji w stanie zamontowanym
w kierunkach
X i Y – 1,5 mm obszar zakładki w kierunku Z
Przesyłanie danych z dużą prędkością – co najmniej 16+ Gbit/s
Przeznaczone
do PCIe 4.0 i Industrial Ethernet. Dodatkowa ochrona sygnału dzięki ekranowaniu
Jakie korzyści daje nowa technologia ScaleX?
Jak działa dwustronne połączenie stykowe? Jakie prędkości transmisji danych można osiągnąć dzięki złączom Zero8? Jakie korzyści daje koncepcja zamkniętego ekranowania? Jak elastycznie można projektować urządzenia przy użyciu złączy Zero8?
Odpowiedzi na te pytania znajdziesz w tym krótkim filmie animowanym. Obejrzyj go już teraz (lub na YouTube)!
Cechy złączy SMT 0,8 mm z technologią ScaleX

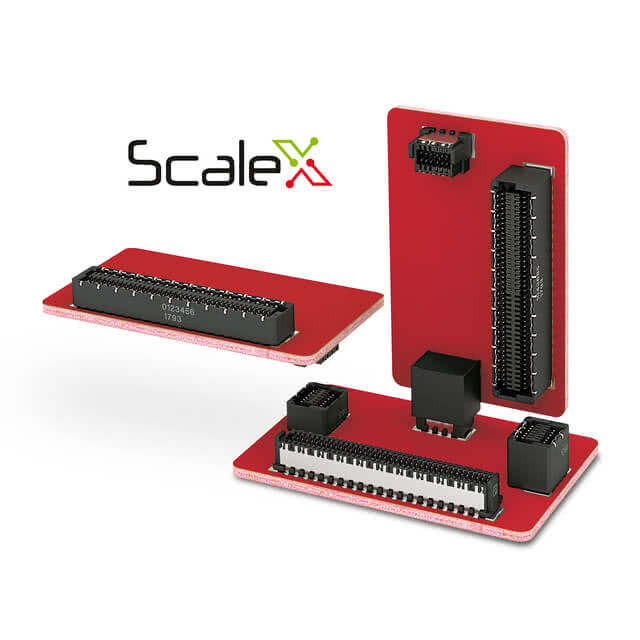

ScaleX – ta marka jest synonimem solidnej technologii styków dwustronnych w systemie złączy o zmiennej skalowalności.
Nasze wtyki z kontaktami sprężynowymi z serii Zero8 zapewniają dzięki ScaleX wyjątkowo niezawodne połączenie. Dzięki temu doskonale nadają się do zastosowań w wymagających gałęziach przemysłu. Nawet długotrwałe obciążenia, takie jak wibracje i wstrząsy, nie stanowią problemu dla tych wysokiej jakości niemieckich złączy. Jednocześnie zyskujesz pełną elastyczność dzięki skalowalności złączy typu board-to-board.
Zero SMT Socket
Przegląd szczegółów
zabezpieczenie przed obrotem
w celu zapewnienia prawidłowego połączenia wtyku (Plug) i gniazda (Socket)

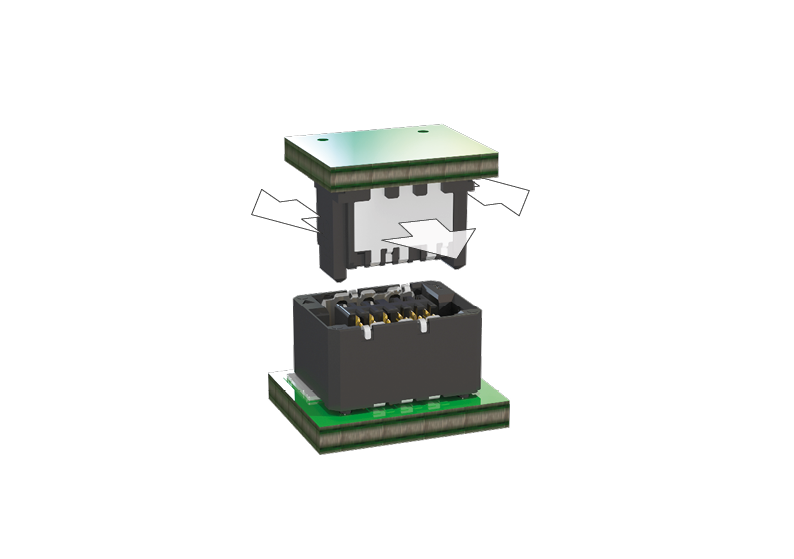

Pochyłości wprowadzające
w celu kompensacji przesunięcia środkowego i przesunięcie kątowe podczas wtykania
Boardlock
do solidnego połączenia z płytką drukowaną
kołek kodujący
w celu prawidłowego umieszczenia wtyku na płytce drukowanej
koplanarność
zapewniające niezawodność procesu lutowania podczas obróbki
tworzenie menisku lutowia
zapewniające wysoką stabilność i wytrzymałość połączenie lutowane
Zero SMT Plug
Przegląd szczegółów
System styków dwustronnych
do niezawodnego łączenia w środowisku przemysłowym (wstrząsy, wibracje, cykle termiczne, szkodliwe gazy)
Gładka powierzchnia styku
Połączenia na jednorodnej stronie walcowanej o wysokiej jakości powierzchni umożliwiają 500 cykli wcykl wtykania
Kontakty chronione
Zoptymalizowana geometria styków i obudowy ogranicza ryzyko uszkodzenia styków

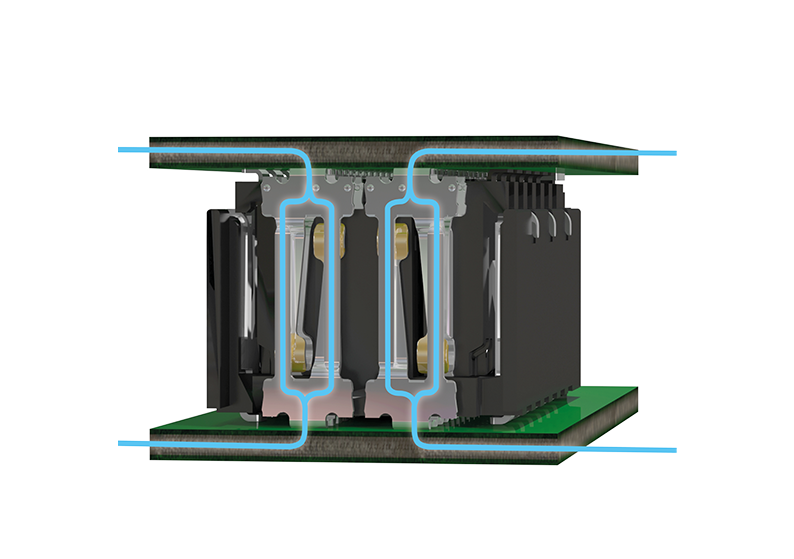

Przepływ danych
Geometria styków zoptymalizowana pod kątem HF zapewnia prędkość transmisji danych wynoszącą 16 Gbit/s
ekranowanie EMC
ekranowanie dwustronna zapewnia wysoką kompatybilność elektromagnetyczna (EMC) dla optymalnej integralność sygnału sygnału w środowisku przemysłowym
kompensacja tolerancji
Wysoka niezawodność dzięki wysokiej kompensacji kompensacja tolerancji
System styków neutralny pod względem płci: dwustronne styki zapewniające najwyższy poziom niezawodności połączeń w złączach SMT
W odróżnieniu od tradycyjnych złączy SMD, w których połączenie zapewniają styki nożowe i sprężynowe, nasze ekranowane złącze płytkowe Zero8 posiada zarówno styk nożowy, jak i sprężynowy w każdej parze styków (wtyk lub gniazdo). Dzięki tej niezawodnej technologii połączeń złącze to, o rozstawie 0,8 mm, zapewnia podwójne połączenie na jednym styku, zapewniając wysoką redundancję, a tym samym najwyższe bezpieczeństwo połączenia. W ten sposób system styków neutralny pod względem płci zapewnia bezpieczne, solidne i gazoszczelne połączenie pomimo czynników zewnętrznych, takich jak wstrząsy, wibracje, cykle termiczne i szkodliwe gazy. Bardzo duża kompensacja tolerancji wynosząca 0,4 mm w stanie podłączonym, możliwa dzięki neutralnemu pod względem płci systemowi styków złącza Zero8, sprawia, że złącze jest dodatkowo szczególnie skalowalne.
Geometria obudowy izolacyjnej została ponadto zaprojektowana w taki sposób, że styki zanurzają się w korpusie izolacyjnym i są w ten sposób chronione, co sprawia, że ich uszkodzenie jest praktycznie niemożliwe. Ponadto geometria ta niezawodnie zapobiega nieprawidłowemu włożeniu styków do siebie.

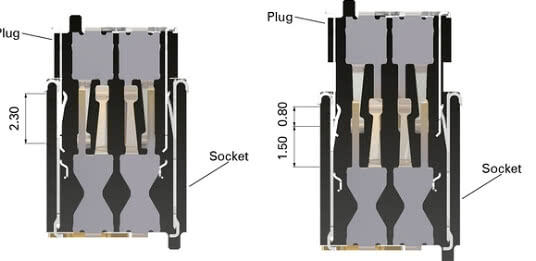

Elastyczne odległości między płytkami drukowanymi: odpowiednie złącza do płytek drukowanych na każdą potrzebę
Nasze złącza do płytek drukowanych są wytrzymałe i zapewniają wysoką kompensację tolerancji. Zarówno podczas montażu, jak i po podłączeniu złącza SMT dostosowują się do indywidualnych wymagań. Złącza te są odporne nawet na nieprawidłową obsługę. Niezależnie od tego, co planujesz, na złącza Zero8 można polegać.
Wielobiegunowe złącza firmy ept nie muszą być podłączane do oporu. Dzięki zakresowi przesunięcia wynoszącemu 2,3 mm złącza ept idealnie dopasowują się do Państwa zastosowań. Wtyk i gniazdo można podłączać w zakresie 1,5 mm bez wpływu na transmisję danych. W zależności od potrzeb możliwe jest uzyskanie odstępów między płytkami drukowanymi w zakresie od 6,00 do 21,00 mm.
Włożenie wtyku do oporu pozwala uzyskać minimalną możliwą odległość między płytkami drukowanymi. Aby uzyskać maksymalną odległość, należy włożyć wtyk i gniazdo tylko na głębokość 0,8 mm. Ta powierzchnia styku wystarcza już do zapewnienia szybkiego i bezpiecznego połączenia.

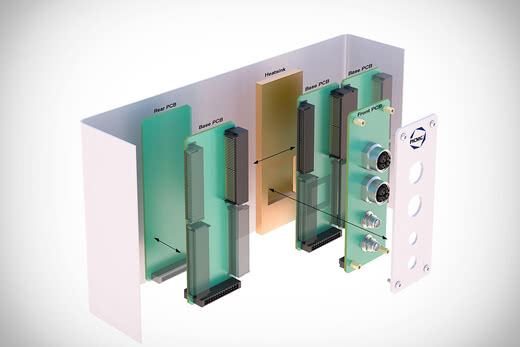

Złącze do płytek drukowanych Zero8 zgodne ze specyfikacją PICMG Modblox7
ModBlox7 opisuje podstawową specyfikację modułowego komputera typu box PC, składającego się z różnych modułów funkcjonalnych, takich jak procesor, zasilacz i wejścia/wyjścia. Ten nowy, niezależny od producenta standard umożliwia użytkownikom realizację szerokiej gamy kombinacji urządzeń o konstrukcji modułowej dzięki interoperacyjnym jednostkom funkcjonalnym. Celem PICMG® było również obniżenie kosztów i promowanie zrównoważonego rozwoju. Nowa specyfikacja PICMG® obejmuje zarówno mechanikę, modułowe jednostki funkcjonalne, jak i połączenia elektryczne za pomocą złączy w predefiniowanym rozkładzie pinów.
Komputer typu box PC składa się z obudowy, jednego lub dwóch zasilaczy oraz jednego lub dwóch procesorów, z których każdy posiada do czterech portów PCI Express i do ośmiu portów wejścia/wyjścia opartych na USB. Każdy moduł może z kolei zawierać do trzech ułożonych w stosie płytek drukowanych, w zależności od złożoności jednostki. Wymiary komputera typu box PC są określone pod względem wysokości i głębokości. Natomiast szerokość czołowa zmienia się w zależności od liczby jednostek. Te z kolei mogą składać się z jednego lub kilku tzw. gniazd o szerokości 1,4 cala. Dwanaście gniazd można w ten sposób połączyć w szereg o maksymalnej szerokości 16,8 cala. W przypadku standardu
modułowej konfiguracji urządzeń szczególną uwagę zwraca się oczywiście na połączenia elektryczne i mechaniczne poszczególnych modułów za pomocą złączy wtykowych. Zgodnie z warunkami użytkowania komputerów typu box PC, Zero8 jest złączem SMT przystosowanym do pracy z dużą prędkością, które charakteryzuje się nie tylko ogromną wytrzymałością podczas instalacji, ale także wysokimi tolerancjami podczas pracy oraz wyjątkową odpornością na niekorzystne warunki środowiskowe. Ponieważ w niektórych zastosowaniach konieczne jest zapewnienie niezawodności poprzez redundancję za pomocą dodatkowego złącza, musi być ponadto możliwe jednoczesne stosowanie kilku złączy na jednej płytce drukowanej. Wymaga to wysokiej kompensacji przesunięcia podczas wtykania oraz tolerancji podczas pracy. Wszystkie te cechy posiada złącze do płytek drukowanych Zero8.

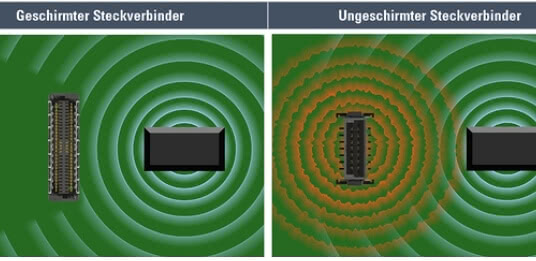

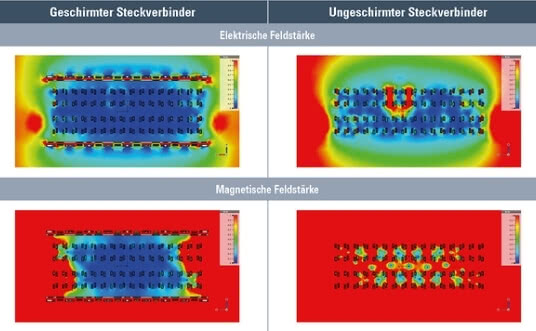

Złącza do płytek drukowanych: ekranowanie EMC zapewniające najwyższą jakość połączeń na płytkach drukowanych
Wraz ze wzrostem gęstości instalacji wzrasta ryzyko wzajemnych zakłóceń elektromagnetycznych. Aby temu zapobiec, stosuje się złącza z ekranowaniem, które zapewniają lepszą kompatybilność elektromagnetyczną (EMC). Kompatybilność elektromagnetyczna ma decydujące znaczenie dla bezawaryjnego działania elementów elektrycznych i urządzeń.
Nasze złącza płytka-płytka Zero8 charakteryzują się dwustronnym ekranowaniem, co zapewnia optymalne parametry kompatybilności elektromagnetycznej (EMC). Gwarantuje to bezzakłóceniową transmisję danych praktycznie w każdym środowisku. Zastosowany materiał ekranujący nadaje się szczególnie do komponentów o wysokich wymaganiach w zakresie kompatybilności elektromagnetycznej. W ten sposób gwarantowana jest indukcyjność sprzężenia wynosząca maksymalnie 10 pikohenrów. To sprawia, że złącza płytki drukowanej z rodziny Zero8 są optymalnym wyborem do zastosowań w Industry 4.0 i Internecie rzeczy.
Koncepcja szerokopowierzchniowego ekranowania niezawodnie odprowadza prądy zakłócające w kierunku połączenia uziemiającego dzięki wielokrotnym stykom na obu płytkach drukowanych. Wpływ natężenia pola elektrycznego i magnetycznego na złącza płytek drukowanych można obrazowo symulować za pomocą indukcyjności sprzężenia. W odwrotnym przypadku, gdy złącze mogłoby działać jako źródło zakłóceń, sąsiednie komponenty i elementy są skutecznie chronione.
Produkujemy precyzyjnie dopasowane, indywidualne złącze do Państwa zastosowań.

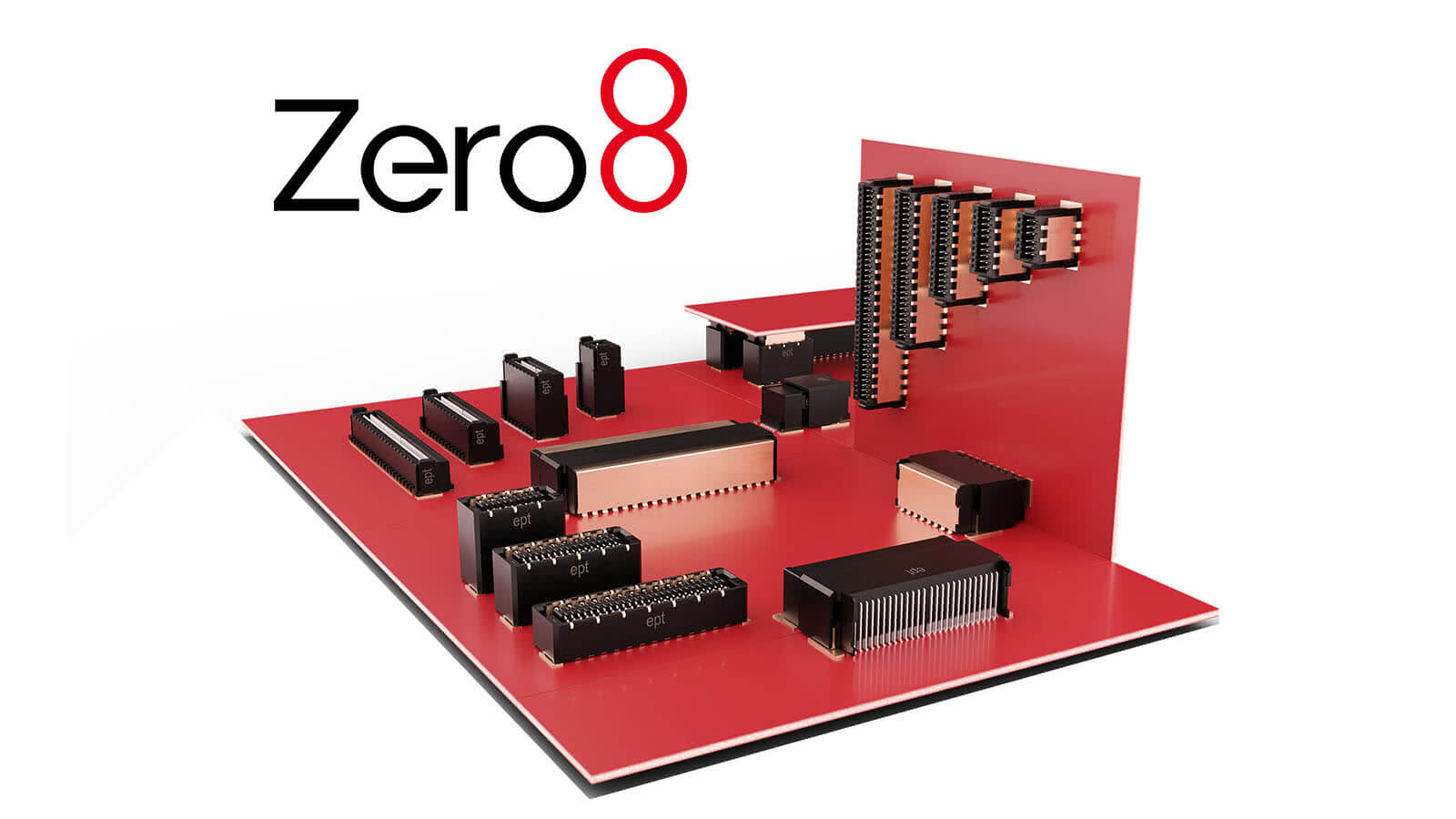

Złącza do płytek drukowanych Zero8 SMT do zastosowań przemysłowych
Szukają Państwo złącza SMT z ekranowaniem, które jest wytrzymałe i zapewnia niezawodny kontakt? A może najlepiej takiego, które można dostosować do indywidualnych potrzeb?
Nasza rodzina złączy do płytek drukowanych Zero8 o rozstawie 0,8 mm została opracowana z myślą o wymagających zastosowaniach przemysłowych i oferuje najwyższą skalowalność.
Dostosuj swobodnie budowę, liczbę biegunów i wysokość stosu złączy SMT do swoich indywidualnych wymagań. Nasze złącza do płytek drukowanych gwarantują przy tym szybkość transmisji danych wynoszącą 16 Gbit/s. Połączenie płytek drukowanych można zrealizować w formie równoległej, kątowej lub poziomej. Gniazda i wtyki oferujemy w wersjach o niskim, średnim i wysokim profilu, a także w wersji kątowej; wtyk jest dodatkowo dostępny w wersji o bardzo wysokim profilu.
Dzięki różnym wysokościom konstrukcyjnym złącza płytka-płytka Zero8 umożliwiają uzyskanie odległości między płytkami drukowanymi w zakresie od 6,00 do 21,00 mm. Złącza ept są dostępne w wersjach od 12-stykowych do 80-stykowych. To nie wszystko: mają Państwo również wybór w kwestii ekranowania! Czy obie strony pary złączy mają ekranowanie, czy nie? A może tylko jedna strona? Decyzja należy do Państwa. Wszystkie złącza Zero8 są w każdym przypadku kompatybilne ze sobą i można je dowolnie łączyć, niezależnie od tego, czy zdecydują się Państwo na złącza nieekranowane, czy ekranowane.
FAQ: Pytania i odpowiedzi dotyczące złączy do płytek drukowanych Zero8 SMT
W jaki sposób można montować SMT-złącze do płytek drukowanych Zero8?W jaki sposób można łączyć ze sobą płytki drukowane za pomocą złączy SMT-Steckverbindern Zero8?Jakie prądy można przesyłać za pomocą złączy Zero8?Czym wyróżnia się nowa koncepcja połączeń?Czym charakteryzuje się technologia ScaleX?Do jakich szybkości transmisji danych nadają się SMT-złącze Zero8?Do jakich zastosowań nadaje się wersja ekranowana?Czy koncepcja połączeń w modelu Zero8 pozwala na kompensację tolerancji w moim zastosowaniu?
W jaki sposób można montować SMT-złącze do płytek drukowanych Zero8?
System złączy Zero8 jest przetwarzany w technologii montażu powierzchniowego (SMT), a zatem lutowany bezpośrednio na płytkach drukowanych. złącze są standardowo dostarczane w opakowaniach typu „taśma na szpuli”, co umożliwia w pełni zautomatyzowaną obróbkę za pomocą systemu „pick-and-place”. kołek pozycjonujący na spodzie wtyczek Zero8 gwarantują przy tym precyzyjne pozycjonowanie na płytce drukowanej. Firma ept zapewnia ponadto koplanarność styków wynoszącą maksymalnie 0,1 mm, aby zagwarantować niezawodność procesu lutowania podczas montażu.
W jaki sposób można łączyć ze sobą płytki drukowane za pomocą złączy SMT-Steckverbindern Zero8?
Różnorodne typy z rodziny złączy Zero8-rodzina złączy umożliwiają łączenie płytek drukowanych w układzie równoległym o wysokości piętrowania od 6 do 21 mm, a także w układzie poziomym lub kątowym.
Jakie prądy można przesyłać za pomocą złączy Zero8?
Dzięki wysokiej jakości stopowi miedzi o doskonałej przewodności w przypadku 50-biegunowego złącze możliwe jest przepływ prądu do 1,7 A przy temperaturze otoczenia 20°C. Wartości te osiąga się zazwyczaj w przypadku złączy o raster wynoszącym co najmniej 1,27 mm.
Czym wyróżnia się nowa koncepcja połączeń?
Każda para styków (Plug lub Socket) zawiera zarówno styk nożowy, jak i styk żeński. To podwójne połączenie zapewnia bezpieczne i gazoszczelne połączenie w środowisku przemysłowym oraz jest odporne na czynniki zewnętrzne, takie jak: wstrząsy, wibracje, cykle termiczne, szkodliwe gazy itp. Dzięki połączeniu na jednorodnej powierzchnia walcowana z wysokiej jakości wykończeniem gwarantowanych jest co najmniej 500 cykli wtykania (cykl wtykania), a zużycie powierzchni podczas mikroruchów jest zredukowane.
Czym charakteryzuje się technologia ScaleX?
Marka technologiczna ScaleX opisuje skalowalność systemu złączy w zastosowaniu oraz zalety technologii stykowej:
niezawodne połączenia mechaniczne i elektryczne dzięki dwustronnemu systemowi
styków; elastyczna konstrukcja urządzeń: różna liczba styków, typy i wysokości piętrowania z dużym efektywna długość połączenia;
różnorodność: złącza typu złącze płytka-płytka w wersjach
ekranowanych i nieekranowanych; wytrzymałość: technologia połączeń zapewniająca wysoką kompensacja tolerancji oraz ochronę styków
; prędkości transmisji danych do 16 Gbit/s: opcjonalnie z zamkniętą koncepcją ekranowania zapewniającą wysoką ochronę przed zakłóceniami EMC
Do jakich szybkości transmisji danych nadają się SMT-złącze Zero8?
Symulacje z wykorzystaniem systemu złącze Zero8 przy prędkości 16 Gbit/s wykazują doskonałą integralność sygnału (integralność sygnału). parametr S mogą zostać udostępnione do Państwa symulacji aplikacji; w tym celu prosimy o kontakt pod adresem sales@ept.de
Do jakich zastosowań nadaje się wersja ekranowana?
Koncepcja ekranowania zapewnia optymalną kompatybilność elektromagnetyczną (EMC) w zastosowaniach przemysłowych i nadaje się do wszystkich urządzeń z wewnętrzną transmisją danych o dużej prędkości, które są klasyfikowane jako źródło zakłóceń i/lub odbiornik zakłóceń: przetwornice częstotliwości, zasilacze, systemy UPS, napędy elektryczne, aparatura rozdzielcza, sterowniki, systemy we/wy, urządzenia medyczne, technika pomiarowa, systemy komunikacyjne, technika sieciowa, czujniki, urządzenia do transmisji obrazu.

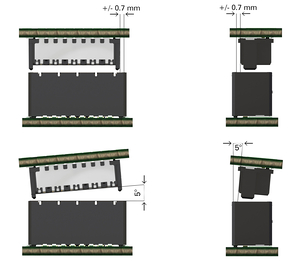

Czy koncepcja połączeń w modelu Zero8 pozwala na kompensację tolerancji w moim zastosowaniu?
Nowo opracowana koncepcja połączeń zapewnia wysoki współczynnik dokładności montażu ( kompensacja tolerancji ) podczas instalacji (przesunięcie kątowe a do 5°, przesunięcie promieniowe w zakresie ± 0,7 mm) oraz kompensuje tolerancje po stronie urządzenia wynoszące ± 0,4 mm w kierunkach x i y oraz 1,5 mm w kierunku z, nawet w stanie podłączonym.
