Szybkie bezpośrednie połączenia wtykowe do 28 Gb/s
Cechy
- Złącza wtykowe
- 20–200 styków Prędkość
- transmisji danych 28
- Gb/s Obciążalność prądowa
- 3,2 A 500 cykli wtykania
- Pakowane w taśmie i szpuli, na tacy Grubość
- kartki 1,60 mm
Zastosowania
- Automatyka przemysłowa,
- systemy
- wbudowane, transmisja danych
EC.8: Przegląd
EC.8 – prosty
EC.8, dokładnie 20 pensów Nr artykułu. 408-52020-000-11
EC.8, dokładnie 40 pkt Nr artykułu. 408-52040-000-11
EC.8, dokładnie 60p Nr artykułu. 408-52060-000-11
EC.8, dokładnie 60p Nr artykułu. 408-52060-100-11
EC.8 – dokładnie 80 punktów Nr artykułu. 408-52080-100-11
EC.8 dokładnie 100 pkt Nr artykułu. 408-52100-100-11
EC.8, prosta, 120p Nr artykułu. 408-52120-100-11
EC.8, prosto 140p Nr artykułu. 408-52140-100-11
EC.8, prosto 160p Nr artykułu. 408-52160-100-12
EC.8, dokładnie 180p Nr artykułu. 408-52180-100-12
EC.8, dokładnie 200 p Nr artykułu. 408-52200-100-12
EC.8, dokładnie 200 p Nr artykułu. 408-52200-103-12
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
EC.8: System złączy wtykowych z szybkim przesyłem danych
W przeciwieństwie do klasycznych złączy, w przypadku złączy bezpośrednich minimalizuje się różnorodne przeszkody, takie jak zmiany kierunku, odbicia i zmiany przekroju, co zapewnia czystą transmisję sygnału.
Szczegółowy raport dotyczący właściwości HighSpeed oraz parametry S do symulacji własnego projektu są dostępne na żądanie: sales@ept.de
Przegląd szczegółów
w celu wyrównania przesunięcia osiowego i kątowego podczas łączenia
w celu zapewnienia prawidłowego połączenia karty rozszerzeń
niezawodne lutowanie podczas obróbki
Zabezpieczenie przed obróceniem i kompensacja tolerancji dla karty wtykowej
zapobiega przekręceniu wtyczki na płytce
- inna liczba biegunów
- inne wysokości stosu
- alternatywne powłoki styków
Zapytaj teraz o indywidualne złącze
Wtyczka bezpośrednia a para złączy

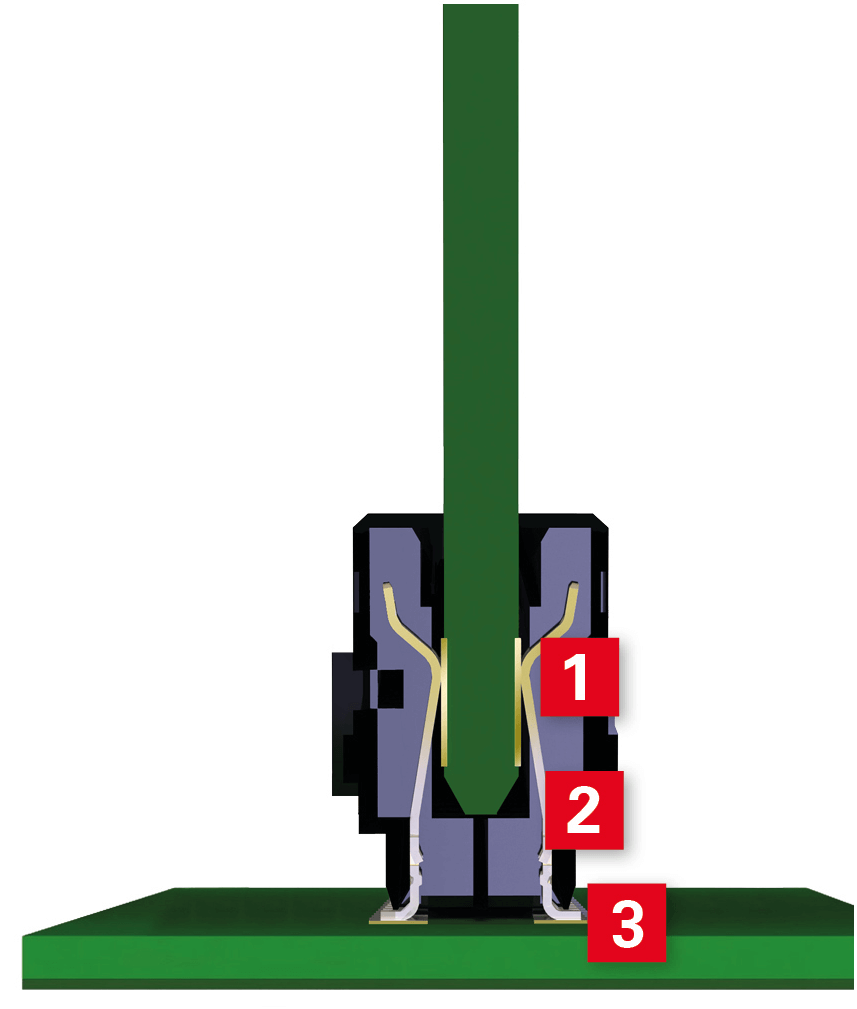

[1] Przejście
styku [2] Styk
[3] Obszar przyłączeniowy

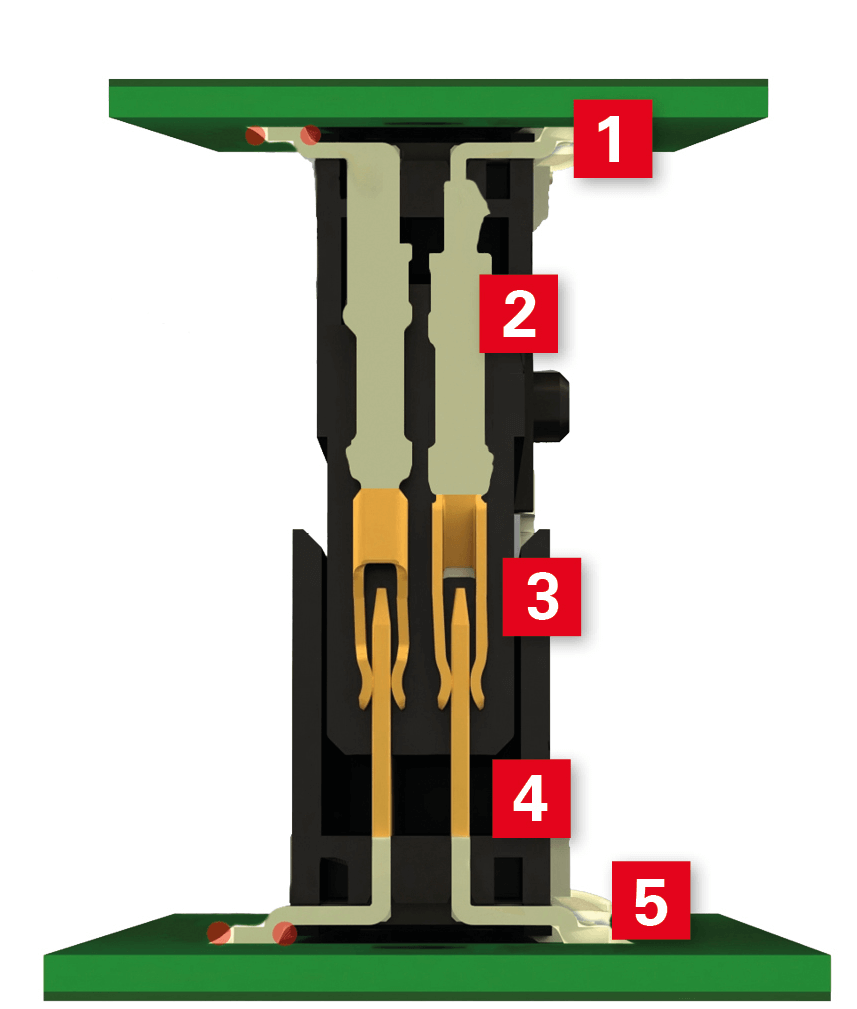

[1] R Obszar przyłączeniowy
[2] R Styk
[3] R Przejście
styku [4] R Styk
[5] R Obszar przyłączeniowy
Tolerancje

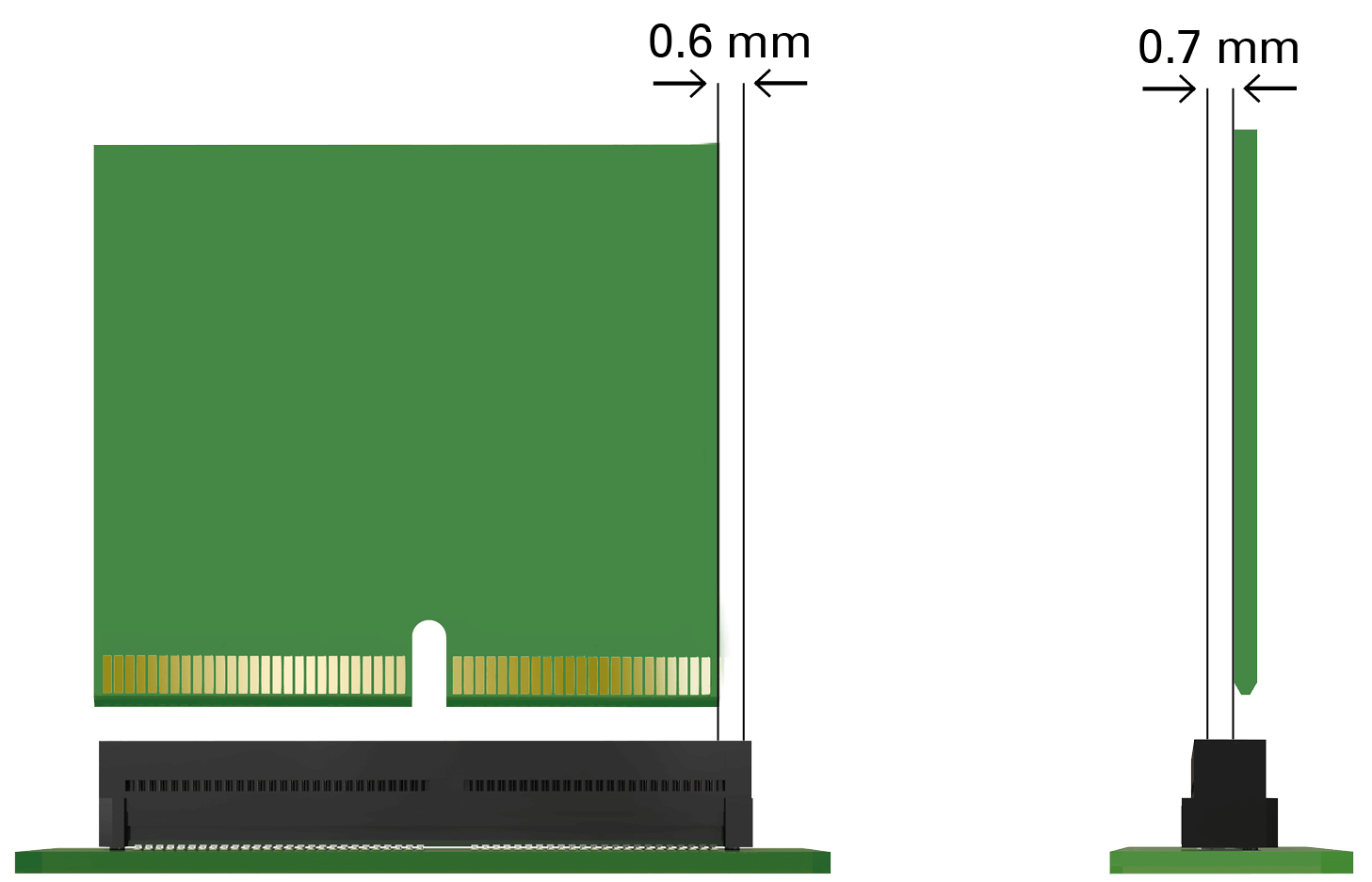

EC.8 Dopuszczalne tolerancje przesunięcia osiowego
Złącza bezpośrednie EC.8 dopuszczają podczas łączenia przesunięcie wynoszące 0,6 mm w osi podłużnej i 0,7 mm w osi poprzecznej.
EC.8 Dopuszczalne tolerancje przesunięcia kątowego
W przypadku złączy bezpośrednich EC.8 kartę podrzędną można włożyć do złącza EC.8 pod kątem do 5° w osi podłużnej i poprzecznej.
EC.8 Złącza wtykowe SMT o rozstawie 0,8 mm
Nasze złącze EC.8, dzięki swojej konstrukcji, jest prawdziwym profesjonalistą w zakresie prędkości i oferuje prędkości transmisji do 28 Gbit/s. Idealnie nadaje się do nowoczesnych zastosowań w ramach Przemysłu 4.0 i jego obszarów, takich jak Internet rzeczy, przetwarzanie w chmurze czy przetwarzanie brzegowe.
Oprócz wysokiej szybkości transmisji danych złącze bezpośrednie oferuje również następujące zalety:
dzięki bezpośredniemu połączeniu z płytką drukowaną oszczędza się miejsce i zasoby. Koszty materiałów i nakłady związane z montażem listwy stykowej zostają całkowicie wyeliminowane. Zaleta techniczna wynika ze zmniejszenia oporów i czynników, które mogą wpływać na sygnał.
Aby dostarczyć odpowiednie złącze bezpośrednie do każdego zastosowania, oferujemy EC.8 w sprawdzonym w przemyśle rastrze 0,8 mm z wariantami od 20 do 200 pinów sygnałowych, wybieranymi w krokach co 20.
Rodzina EC.8 przeszła obszerny program testów, w których wykazano prawidłowe działanie m.in. po przechowywaniu w różnych warunkach klimatycznych, obciążeniach udarowych i wibracyjnych, a także po 500 cyklach wtykania. Zainteresowani? Zamówcie już teraz raport EC.8 HighSpeed oraz parametry S i przekonajcie się na podstawie liczb i faktów.
FAQ: Pytania i odpowiedzi dotyczące złączy do płytek drukowanych SMT EC.8
W jaki sposób można montować złącza wtykowe EC.8?
Złącza wtykowe montowane są w technologii montażu powierzchniowego (SMT). Lutowanie odbywa się bezpośrednio na płytce drukowanej.
Produkty o liczbie pinów od 20 do 140 są dostarczane w standardowym opakowaniu typu „tape and reel”, co umożliwia w pełni zautomatyzowaną obróbkę za pomocą maszyn typu „pick-and-place”.
Złącza o liczbie biegunów od 160 do 200 są standardowo pakowane w tacki, na życzenie możliwe jest również opakowanie typu tape and reel. Wykorzystuje ono jednak szerszą taśmę, która jest mniej popularna.
Zgodnie z jaką specyfikacją/układem należy wykonać kartę wtykową?
Kształt i wymiary płytki drukowanej można znaleźć na poniższym rysunku. W przypadku złoconych pól zalecamy zastosowanie twardego złota. Dalsze szczegóły można znaleźć na rysunku produktu.
Dlaczego warto zastosować system złączy wtykowych?
Dzięki systemom wtykowym typu „direct” można osiągnąć wysokie prędkości transmisji danych. W porównaniu z systemami wtykowymi dwuczęściowymi nie występują tu negatywne wpływy drugiego złącza na sygnał. Wynika to przede wszystkim z mniejszej liczby punktów styku, mniejszej liczby zmian przekroju poprzecznego przewodu oraz związanych z tym mniejszych zmian kierunku sygnału.
W ten sposób można osiągnąć wysoką wydajność nawet przy niewielkiej powierzchni. Dodatkowo w porównaniu z dwuczęściowymi systemami wtykowymi zmniejsza się rezystancja przejściowa, co skutkuje zwiększoną nośnością prądową.
Czy system złączy EC.8 jest zgodny z popularnymi specyfikacjami kart rozszerzeń?
System złączy EC.8 obsługuje karty rozszerzeń o grubości 1,60 mm. Ponadto, przy liczbie styków wynoszącej co najmniej 80, wbudowany jest element zabezpieczający, który zapobiega nieprawidłowemu podłączeniu. W wersji 60-stykowej element ten można opcjonalnie pominąć.
System złączy EC.8 odpowiada powszechnie stosowanym standardom rynkowym i jest kompatybilny z popularnymi płytkami drukowanymi.
W jakich zastosowaniach stosuje się złącza wtykowe EC.8?
Ze względu na swoją wszechstronność złącza wtykowe EC.8 znajdują szerokie zastosowanie w wielu branżach. Na przykład w dziedzinie techniki automatyki i urządzeń IoT wykorzystuje się je ze względu na niewielki rozstaw styków oraz wysokie prędkości transmisji danych.
Jakie przesunięcie tolerują złącza wtykowe EC.8 podczas podłączania karty rozszerzeń?
Dopuszczalne jest przesunięcie kątowe do 5° w kierunku wzdłużnym i poprzecznym. Dopuszczalne jest przesunięcie o 0,
7 mm w kierunku prostopadłym oraz o 0,6 mm w kierunku równoległym do osi wzdłużnej wtyku.
Jakie prędkości transmisji danych są możliwe?
Prędkość transmisji danych wynosi 28 Gbit/s. Poniższy wykres przedstawia zależność tłumienia wtrąceniowego od częstotliwości.
Jakie rodzaje prądu można przesyłać?
140-pinowe złącze przenosi prąd o natężeniu do 3,2 A przy temperaturze otoczenia wynoszącej 20°C. Aby uzyskać bardziej szczegółowe informacje, prosimy o kontakt pod adresem sales@ept.de
Czy złącza EC.8 są komponentami posiadającymi certyfikat UL?
Tak, złącza EC.8 firmy ept posiadają certyfikat UL w Stanach Zjednoczonych i Kanadzie.
Czy złącza EC.8 są zgodne z dyrektywą RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) to dyrektywa w sprawie ograniczenia stosowania niektórych substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
Potwierdzamy, że złącza EC.8 firmy ept są zgodne z dyrektywą RoHS 2011/65/UE, zgodnie z certyfikatem RoHS. Więcej informacji można znaleźć w sekcji RoHS i REACH
