Hard Metric złącze zgodne z normą IEC 61076-4-101, raster 2 mm
Wysoka gęstość styków: Seria złączy hm2.0 o Hard Metric została opracowana w oparciu o międzynarodową normę IEC 61076-4-101. Ekranowane złącze (złącze) o raster 2,0 mm nadaje się do zastosowań wymagających wysokiej gęstości styków i niezawodności. Dzięki temu system ten cieszy się dużą popularnością w dziedzinie backplane'ów. Standaryzacja gwarantuje kompatybilność złącze różnych producentów.
Cechy
- Szeroki wybór typów
- Modułowe złącze w raster 2 mm
- 5 lub 8 rzędów
- sygnałowych 12 różnych długości
- styków Możliwość
- indywidualnego rozmieszczenia elementów Dostępne
- z ekranowanie lub bez Szybkość transmisji danych do 3,125 Gbit/s Możliwe
- Solidna konstrukcja
- Akcesoria, takie jak osłony i kodowanie
Zastosowania
- Telekomunikacja
- , systemy
- sieciowe, CompactPCI
- , technika medyczna, komputery przemysłowe
- (IPC)
hm2.0: Przegląd
Filtry
listwy sprężynowe

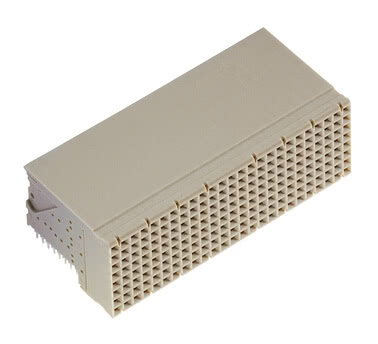

hm2.0 Listwa zaciskowa typu E Nr artykułu. 246-21300-15
Liczba biegunów: 200, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit

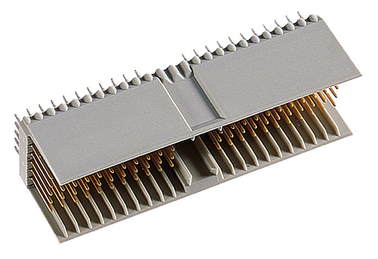

hm2.0 Listwa stykowa, typ A Nr artykułu. 244-11000-15
Liczba słupków: 110, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa, typ A Nr artykułu. 244-11300-15
Liczba słupków: 110, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa, typ A Nr artykułu. 244-11305-15
Liczba biegunów: 90, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa, typ A Nr artykułu. 244-11306-15
Liczba biegunów: 90, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa, typ AB25 Nr artykułu. 244-61000-15
Liczba biegunów: 125, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa, typ AB25 Nr artykułu. 244-61300-15
Liczba biegunów: 125, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa, typ AB19 Nr artykułu. 244-63000-15
Liczba pól: 95, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa, typ AB19 Nr artykułu. 244-63300-15
Liczba pól: 95, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu AB22 Nr artykułu. 244-62000-15
Liczba słupków: 110, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu AB22 Nr artykułu. 244-62300-15
Liczba słupków: 110, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu B25 Nr artykułu. 244-21000-15
Liczba biegunów: 125, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu B25 Nr artykułu. 244-21300-15
Liczba biegunów: 125, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu B19 Nr artykułu. 244-23000-15
Liczba pól: 95, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu B19 Nr artykułu. 244-23300-15
Liczba pól: 95, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu B22 Nr artykułu. 244-22000-15
Liczba słupków: 110, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu B22 Nr artykułu. 244-22300-15
Liczba słupków: 110, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit

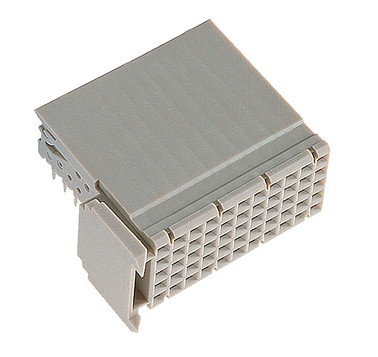

hm2.0 Listwa stykowa typu C Nr artykułu. 244-31000-15
Liczba słupków: 55, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu C Nr artykułu. 244-31300-15
Liczba słupków: 55, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, z ekranowaniem, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit

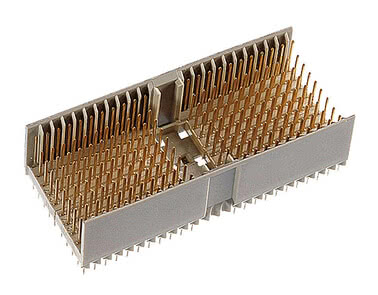

hm2.0 Listwa stykowa typu D Nr artykułu. 246-11000-15
Liczba pól: 176, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu D Nr artykułu. 246-11300-15
Liczba pól: 176, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu DE Nr artykułu. 246-61000-15
Liczba biegunów: 200, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu DE Nr artykułu. 246-61300-15
Liczba biegunów: 200, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa typu E Nr artykułu. 246-21000-15
Liczba biegunów: 200, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu F Nr artykułu. 246-31000-15
Liczba pól: 88, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa stykowa typu F Nr artykułu. 246-31300-15
Liczba pól: 88, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, dostępne w wersji ekranowanej i nieekranowanej, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit

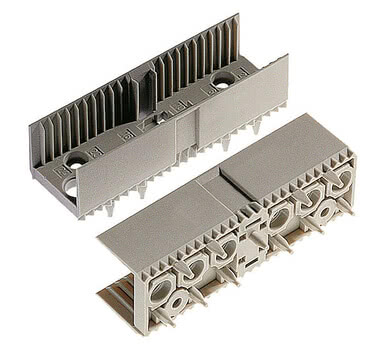

hm2.0 Listwa zaciskowa typu L Nr artykułu. 244-51000
dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Moc
hm2.0 Listwa stykowa typu N Nr artykułu. 244-52000
dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Moc
hm2.0 Listwa stykowa, typ A15 Nr artykułu. 244-13000-15
Liczba biegunów: 60, Długość przewodu: 2,9 mm, dla płytek o grubości co najmniej 1,44 mm, bez ekranowania, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Listwy z nożami
hm2.0 Listwa zaciskowa, typ C Nr artykułu. 243-31320-15
Liczba pól: 77, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit

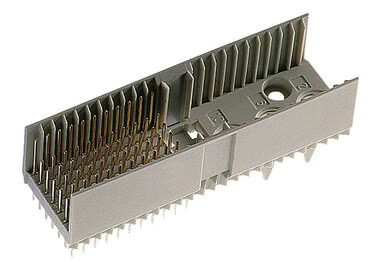

hm2.0 Listwa zaciskowa, typ M Nr artykułu. 243-41010-15
Liczba słupków: 55, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Moc
hm2.0 Listwa zaciskowa, typ M Nr artykułu. 243-41310-15
Liczba pól: 77, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Moc
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11010-15
Liczba słupków: 110, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11310-15
Liczba słów: 154, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11322-15
Liczba słów: 154, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11323-15
Liczba słupków: 100, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11360-15F
Liczba słów: 154, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11709-15F
Liczba słupków: 100, Długość przyłącza 16 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11710-15F
Liczba słów: 154, Długość przyłącza 16 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11715-15F
Liczba słów: 154, Długość przyłącza 16 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11734-15F
Liczba słów: 154, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB25 Nr artykułu. 243-61010-15
Liczba biegunów: 125, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB25 Nr artykułu. 243-61310-15
Liczba pól: 169, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB25 Nr artykułu. 243-61320-15
Liczba pól: 169, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB25 Nr artykułu. 243-61360-15F
Liczba pól: 169, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit

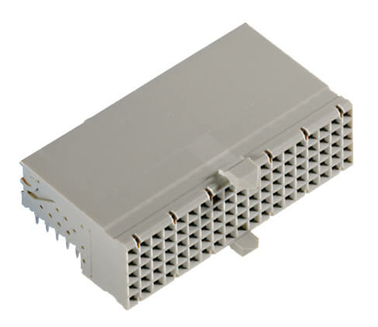

hm2.0 Listwa zaciskowa, typ AB19 Nr artykułu. 243-63010-15
Liczba pól: 95, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB19 Nr artykułu. 243-63310-15
Liczba słupków: 127, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB19 Nr artykułu. 243-63320-15
Liczba słupków: 127, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB19 Nr artykułu. 243-63360-15F
Liczba słupków: 127, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB22 Nr artykułu. 243-62010-15
Liczba słupków: 110, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB22 Nr artykułu. 243-62310-15
Liczba słów: 146, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB22 Nr artykułu. 243-62320-15
Liczba słów: 146, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ AB22 Nr artykułu. 243-62360-15F
Liczba słów: 146, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B25 Nr artykułu. 243-21010-15
Liczba biegunów: 125, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B25 Nr artykułu. 243-21020-15
Liczba biegunów: 125, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B25 Nr artykułu. 243-21310-15
Liczba biegunów: 175, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B25 Nr artykułu. 243-21320-15
Liczba biegunów: 175, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B19 Nr artykułu. 243-23310-15
Liczba pól: 95, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B19 Nr artykułu. 243-23320-15
Liczba 133, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B19 Nr artykułu. 243-23360-15F
Liczba 133, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B19 Nr artykułu. 243-23361-15F
Liczba 133, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B19 Nr artykułu. 243-23371-15F
Liczba 133, Długość przyłącza 16 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B19 Nr artykułu. 243-23700-15F
Liczba 133, Długość przyłącza 16 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B19 Nr artykułu. 243-23716-15F
Liczba 133, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22310-15
Liczba słów: 154, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22311-15
Liczba słów: 154, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22312-15
Liczba słów: 132, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22320-15
Liczba słów: 154, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22351-15F
Liczba słów: 132, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22360-15F
Liczba słów: 154, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22361-15F
Liczba słów: 154, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22371-15F
Liczba słów: 154, Długość przyłącza 16 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ B22 Nr artykułu. 243-22734-15F
Liczba słów: 154, Długość przyłącza: 14,5 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ C Nr artykułu. 243-31010-15
Liczba słupków: 55, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ C Nr artykułu. 243-31020-15
Liczba słupków: 55, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ C Nr artykułu. 243-31310-15
Liczba pól: 77, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ D Nr artykułu. 245-11010-15
Liczba pól: 176, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ D Nr artykułu. 245-11310-15
Liczba biegunów: 220, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa typu DE Nr artykułu. 245-61010-15
Liczba biegunów: 200, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa typu DE Nr artykułu. 245-61310-15
Liczba pól: 244, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa typu E Nr artykułu. 245-21010-15
Liczba biegunów: 200, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa typu E Nr artykułu. 245-21310-15
Liczba słupków: 250, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa typu F Nr artykułu. 245-31010-15
Liczba pól: 88, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa typu F Nr artykułu. 245-31310-15
Liczba słupków: 110, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ L Nr artykułu. 243-51000
dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Moc
hm2.0 Listwa zaciskowa typu N Nr artykułu. 243-52000
dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Moc
hm2.0 Listwa zaciskowa, typ A15 Nr artykułu. 243-13010-15
Liczba biegunów: 60, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A15 Nr artykułu. 243-13020-15
Liczba biegunów: 60, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A15 Nr artykułu. 243-13310-15
Liczba pól: 84, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Listwa zaciskowa, typ A Nr artykułu. 243-11321-15
Liczba słów: 154, Długość przewodu: 3,7 mm, dla grubości płytki drukowanej > 2,2 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
Akcesoria
hm2.0 dolna blacha osłonowa, typ D Nr artykułu. 246-11600-1
22 kontakty, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8011
do listew sprężynowych hm, Orzechowy brąz RAL 8011
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8012
do listew sprężynowych hm, Czerwień truskawkowa RAL 3018, Specyfikacja telefoniczna
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8013
do listew sprężynowych hm, Niebiesko-fioletowy RAL 4005
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8014
do listew sprężynowych hm, Błyszczący błękit RAL 5007, 5,0 V cPCI
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8021
do listew sprężynowych hm, Zielony rezeda RAL 6011
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8031
do listew sprężynowych hm, Żółty kadmowy RAL 1021, 3,3 V cPCI
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8032
do listew sprężynowych hm, Szary łupkowy RAL 7015
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8033
do listew sprężynowych hm, Niebieski stalowy RAL 5011
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8034
do listew sprężynowych hm, Pomarańczowy pastelowy RAL 2003
Pod kątem prostym
hm2.0 Wkładka kodująca z listwą stykową Nr artykułu. 244-8041
do listew sprężynowych hm, Żółty ochra RAL 1024
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8011
do listew pomiarowych hm, Orzechowy brąz RAL 8011
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8012
do listew pomiarowych hm, Czerwień truskawkowa RAL 3018, Specyfikacja telefoniczna
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8013
do listew pomiarowych hm, Niebiesko-fioletowy RAL 4005
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8014
do listew pomiarowych hm, Błyszczący błękit RAL 5007, 5,0 V cPCI
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8021
do listew pomiarowych hm, Zielony rezeda RAL 6011
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8031
do listew pomiarowych hm, Żółty kadmowy RAL 1021, 3,3 V cPCI
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8032
do listew pomiarowych hm, Szary łupkowy RAL 7015
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8033
do listew pomiarowych hm, Niebieski stalowy RAL 5011
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8034
do listew pomiarowych hm, Pomarańczowy pastelowy RAL 2003
Pod kątem prostym
hm2.0 Wkład kodujący z listwą nożową Nr artykułu. 243-8041
do listew pomiarowych hm, Żółty ochra RAL 1024
Pod kątem prostym
hm2.0 dolna blacha osłonowa, wersja A Nr artykułu. 244-11600-1
22 kontakty, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 dolna blacha osłonowa, typ B25 Nr artykułu. 244-21600-1
25 kontaktów, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 dolna blacha osłonowa, typ B19 Nr artykułu. 244-23600-1
19 kontaktów, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 dolna blacha osłonowa, typ B22 Nr artykułu. 244-22600-1
22 kontakty, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 dolna blacha osłonowa, typ C Nr artykułu. 244-31600-1
11 kontaktów, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 dolna blacha osłonowa, typ E Nr artykułu. 246-21600-1
25 kontaktów, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 dolna blacha osłonowa, typ F Nr artykułu. 246-31600-1
11 kontaktów, Długość przewodu: 3,4 mm, dla płytek o grubości co najmniej 1,44 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Technologia Press-fit
hm2.0 Shroud A Nr artykułu. 243-5525-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud A Nr artykułu. 243-5525-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud A Nr artykułu. 243-5525-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud A Nr artykułu. 243-5525-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud A Nr artykułu. 243-5525-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud AB19 Nr artykułu. 243-5719-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud AB19 Nr artykułu. 243-5719-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud AB19 Nr artykułu. 243-5719-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud AB19 Nr artykułu. 243-5719-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud AB19 Nr artykułu. 243-5719-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB22 Nr artykułu. 243-5722-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB22 Nr artykułu. 243-5722-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB22 Nr artykułu. 243-5722-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB22 Nr artykułu. 243-5722-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB22 Nr artykułu. 243-5722-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB25 Nr artykułu. 243-5725-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB25 Nr artykułu. 243-5725-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB25 Nr artykułu. 243-5725-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB25 Nr artykułu. 243-5725-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona AB25 Nr artykułu. 243-5725-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B25 Nr artykułu. 243-5625-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B25 Nr artykułu. 243-5625-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B25 Nr artykułu. 243-5625-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B25 Nr artykułu. 243-5625-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B25 Nr artykułu. 243-5625-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B19 Nr artykułu. 243-5619-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B19 Nr artykułu. 243-5619-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B19 Nr artykułu. 243-5619-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B19 Nr artykułu. 243-5619-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B19 Nr artykułu. 243-5619-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B22 Nr artykułu. 243-5622-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B22 Nr artykułu. 243-5622-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B22 Nr artykułu. 243-5622-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B22 Nr artykułu. 243-5622-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Osłona B22 Nr artykułu. 243-5622-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud C Nr artykułu. 243-5511-1/1
dla płytek o grubości 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud C Nr artykułu. 243-5511-2/1
dla płytek o grubości 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud C Nr artykułu. 243-5511-3/1
dla grubości płytki drukowanej > 4,8 mm, x = 2,9 mm, y = 13,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud C Nr artykułu. 243-5511-4/1
do płytek drukowanych o grubości 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
hm2.0 Shroud C Nr artykułu. 243-5511-5/1
dla grubości płytki drukowanej < 2,4 mm, x = 6,3 mm, y = 16,75 mm, przetestowane zgodnie z normą IEC 61076-4-101
Pod kątem prostym
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
Cechy
Złącza hm2.0 (złącze) znajdują zastosowanie m.in. w CompactPCI. Jest to standard PICMG przeznaczony dla systemów high-end w technologii technika 19-calowa z pasywną płytą backplane. Dzięki solidnej konstrukcji i szybkości transmisji danych sięgającej 3,125 Gbit/s nadają się one do zastosowań o wysokich wymaganiach dotyczących wydajności, wytrzymałości i niezawodności. Złącze hm2.0 (złącze) jest coraz częściej stosowane również w zastosowaniach przemysłowych, ponieważ charakteryzuje się solidną konstrukcją oraz wysoką gęstością styków dzięki raster wynoszącemu 2 mm. Złącze jest dostępne z 5 lub 8 rzędami sygnałowymi oraz 12 różnymi długościami styków.
Przegląd szczegółów
Przegląd szczegółów
Produkujemy precyzyjnie dopasowane, indywidualne złącze do Państwa zastosowań.
teraz o indywidualne złącze typu „złącze”
- inne liczby styków
- inne wysokości piętrowania
- alternatywne pokrycia styków
teraz o indywidualne złącze typu „złącze”
Norma IEC 61076-4-101
Seria złączy ept hm2.0 o hard metric systemie została opracowana i wyprodukowana zgodnie z międzynarodową normą IEC 61076-4-101. Dzięki temu użytkownicy mają zapewniony globalny standard łączenia płytek drukowanych za pomocą wielobiegunowych złączy (złącze). Płytki drukowane można bez problemu wymieniać między różnymi systemami. Ważne parametry, takie jak mocowanie, ekranowanie i kodowanie, pozostają kompatybilne niezależnie od zastosowania.
Złącza ept hm2.0 są skonstruowane w raster metrycznym wynoszącym 2 mm. Złącza te można bez problemu łączyć w szereg, nie naruszając raster 2 mm na stykach. Taki układ siatki oferuje korzyści przede wszystkim przy projektowaniu płytki drukowanej, ponieważ nie dochodzi do utraty miejsca wewnątrz poszczególnych modułów złącza.
Moduły A, D, L i M są wyposażone w blok wielofunkcyjny. Przyjmuje on wkładki kodujące przewidziane w normie. Wtryskiwane prowadnice gwarantują prawidłowe ustawienie listw stykowych względem złączy żeńskich, a także zabezpieczenie przed obrotem przed nawiązaniem styku. Wkładki kodujące są zatrzaskiwane lub zwalniane za pomocą prostego narzędzia do wkładania i wyciągania.
Firma ept oferuje dla złąc męskich hm2.0 cztery różne długości wyprowadzenia po stronie przyłączeniowej (strona przyłączeniowa) oraz trzy długości wyprowadzenia po stronie wtykowej (strona wtykowa). Różne długości wyprowadzeń są niezbędne, aby podczas wkładania lub wyjmowania modułów jako pierwsze nawiązać lub przerwać połączenie określonych przewodów sygnałowych lub masowych. Długie przyłącza o długości 11,25 mm są potrzebne głównie w przypadku rzędów ekranujących z i f.
Aby ułatwić układanie w rzędzie i zapobiec skręcaniu się złączy (złącze), elementy izolacyjne (korpus izolacyjny) na końcach są wyposażone w fazki. Fazki te zapewniają precyzyjne pozycjonowanie na płytce drukowanej i zapewniają modułom niezbędne wzajemne podparcie.
Aby uniknąć pomyłek przy podłączaniu płytek drukowanych, w nowoczesnym systemie magistrali (BUS) niezbędne jest kkodowanie złączy (złącze). Możliwośćkodowanie została już określona w normie IEC 61076-4-101. Tak zwane wkładki kodujące można ręcznie zatrzasnąć w bloku wielofunkcyjnym złączy typu A, D, L i M. Poszczególne wkładki są oznaczone kolorami, dzięki czemu można je szybko rozpoznać wizualnie.
Złącza ept hm2.0 są skonstruowane w raster metrycznym wynoszącym 2 mm. Złącza te można bez problemu łączyć w szereg, nie naruszając raster 2 mm na stykach. Taki układ siatki oferuje korzyści przede wszystkim przy projektowaniu płytki drukowanej, ponieważ nie dochodzi do utraty miejsca wewnątrz poszczególnych modułów złącza.
Moduły A, D, L i M są wyposażone w blok wielofunkcyjny. Przyjmuje on wkładki kodujące przewidziane w normie. Wtryskiwane prowadnice gwarantują prawidłowe ustawienie listw stykowych względem złączy żeńskich, a także zabezpieczenie przed obrotem przed nawiązaniem styku. Wkładki kodujące są zatrzaskiwane lub zwalniane za pomocą prostego narzędzia do wkładania i wyciągania.
Firma ept oferuje dla złąc męskich hm2.0 cztery różne długości wyprowadzenia po stronie przyłączeniowej (strona przyłączeniowa) oraz trzy długości wyprowadzenia po stronie wtykowej (strona wtykowa). Różne długości wyprowadzeń są niezbędne, aby podczas wkładania lub wyjmowania modułów jako pierwsze nawiązać lub przerwać połączenie określonych przewodów sygnałowych lub masowych. Długie przyłącza o długości 11,25 mm są potrzebne głównie w przypadku rzędów ekranujących z i f.
Aby ułatwić układanie w rzędzie i zapobiec skręcaniu się złączy (złącze), elementy izolacyjne (korpus izolacyjny) na końcach są wyposażone w fazki. Fazki te zapewniają precyzyjne pozycjonowanie na płytce drukowanej i zapewniają modułom niezbędne wzajemne podparcie.
Aby uniknąć pomyłek przy podłączaniu płytek drukowanych, w nowoczesnym systemie magistrali (BUS) niezbędne jest kkodowanie złączy (złącze). Możliwośćkodowanie została już określona w normie IEC 61076-4-101. Tak zwane wkładki kodujące można ręcznie zatrzasnąć w bloku wielofunkcyjnym złączy typu A, D, L i M. Poszczególne wkładki są oznaczone kolorami, dzięki czemu można je szybko rozpoznać wizualnie.
Modułowość systemu hm2.0
Moduły ept hm2.0 oferują szereg możliwości optymalizacji dużej gęstości styków. Szczególnie w połączeniu z połączeniami koncentrycznymi lub światłowodowymi.
Za pomocą modułu typu A można tworzyć złącza wtykowe o długości 50 mm, w odstępach co 25 mm, aż do dowolnej długości całkowitej.
złącze z blokiem wielofunkcyjnym (typy A, M, L) umieszcza się najlepiej na początku rzędu złączy. Natomiast moduł typu B umieszcza się wyłącznie pomiędzy innymi modułami.
Moduły typu C i N o długości 25 mm umieszcza się na końcu rzędu złączy ze względu na zabezpieczenie przed odwrotnym podłączeniem. Prawidłowe podłączenie podzespołów zapewniają wkładki kodujące w bloku wielofunkcyjnym oraz moduły typu C i N.
Za pomocą modułu typu A można tworzyć złącza wtykowe o długości 50 mm, w odstępach co 25 mm, aż do dowolnej długości całkowitej.
złącze z blokiem wielofunkcyjnym (typy A, M, L) umieszcza się najlepiej na początku rzędu złączy. Natomiast moduł typu B umieszcza się wyłącznie pomiędzy innymi modułami.
Moduły typu C i N o długości 25 mm umieszcza się na końcu rzędu złączy ze względu na zabezpieczenie przed odwrotnym podłączeniem. Prawidłowe podłączenie podzespołów zapewniają wkładki kodujące w bloku wielofunkcyjnym oraz moduły typu C i N.
hm2.0 do zastosowań wymagających dużej prędkości
Złącza hm2.0 firmy ept umożliwiają realizację zastosowań o dużej prędkości. W poniższych warunkach ramowych osiągnięto potwierdzone szybkości transmisji danych do 3,125 Gbit/s.
- Dwie pary złączy hm2.0 złącze firmy ept
- Dwie standardowe płytki FR4 o grubości 1,6 mm i długości ścieżki 115 mm
- Standardowa płyta backplane FR4 o grubości 4,4 mm i długości ścieżki 400 mm
- Szczególna uwaga poświęcona zakłóceniom połączeń, efektu ścianki, efektu naskórkowego oraz strat dielektrycznych podczas projektowania aplikacji
Chętnie udostępnimy Państwu szczegółowe informacje oraz odpowiednią literaturę fachową dotyczącą zastosowań w technologiach HighSpeed z wykorzystaniem złączy hm2.0. Prosimy o kontakt.
FAQ: Pytania i odpowiedzi dotyczące hm2.0
Do jakich szybkości transmisji danych nadają się złącza hm2.0 (złącze)? Czy w systemie hm2.0 Backplane można wcisnąć elementy z obu stron do tego samego otworu w płytce drukowanej?
Do jakich szybkości transmisji danych nadają się złącza hm2.0 (złącze)?
Złącza hm2.0 (złącze) umożliwiają szybkość transmisji danych do 3,125 Gbit/s.
Czy w systemie hm2.0 Backplane można wcisnąć elementy z obu stron do tego samego otworu w płytce drukowanej?
Nie, niestety nie jest to możliwe. Znaleźliśmy jednak inne rozwiązanie tego problemu. Proste złącza męskie są dostępne również z długimi pinami. Oznacza to, że po procesie wciskania na tylnej stronie płyty backplane wciskane jest jeszcze osłona (Shroud). Dzięki temu z tyłu można podłączać tak zwane „rear Transition Boards”.
