MicroTCA – złącza zasilające
MicroTCA® opiera się na koncepcji bezpośredniego podłączania modułów AdvancedMC™ do płyty montażowej. Celem jest tworzenie mniejszych i bardziej elastycznych systemów, niezależnych od płyt nośnych i standardu AdvancedTCA®. MicroTCA® jest przeznaczony do zastosowań, które nie wymagają tak dużej mocy obliczeniowej, ale w których na pierwszym planie są niewielkie wymagania przestrzenne i niskie koszty. W ten sposób pojawiają się kolejne obszary zastosowań w segmencie średniej i niskiej klasy, na przykład w przetwarzaniu obrazu, technice medycznej lub technice automatyzacji.
Cechy
- jest zgodny z wymaganiami PICMG
Zastosowania
- Zastosowania w zakresie zasilania
- Przetwarzanie obrazu
- Technika medyczna
- Technika automatyki
MicroTCA: przegląd
Filtry
Moc

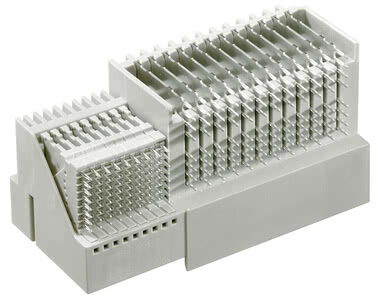

Wyjście modułu zasilającego MTCA Nr artykułu. 501-50096-183
Liczba pinów: 72 sygnałowe, 24 zasilające, Technika łączeniowa: wciskanie, spełnia wymagania PICMG
Pod kątem prostym
Technologia Press-fit
Moc
Wytrzymały

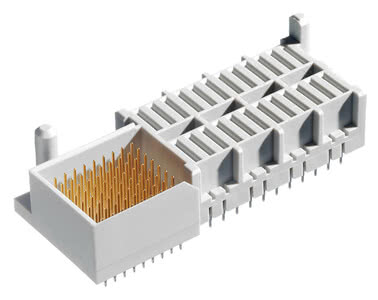

Płyta główna MTCA Power Nr artykułu. 502-50096-183
Liczba pinów: 72 sygnałowe, 24 zasilające, Technika łączeniowa: wciskanie, spełnia wymagania PICMG
Pod kątem prostym
Technologia Press-fit
Moc
Wytrzymały
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
Cechy
Złącza do systemów MicroTCA i AdvancedTCA, montowane metodą wciskania, umożliwiają przesyłanie dużych ilości danych. Wciskanie odbywa się bezproblemowo przy użyciu techniki wciskania płyt płaskich. Podczas gdy w systemie ATCA zagięte złącze AMC znajduje się na karcie rozszerzeń, w systemie µTCA stosuje się złącze proste, umieszczone bezpośrednio na płycie montażowej.
Przegląd szczegółów
AdvancedTCA® i MicroTCA® – specyfikacje PICMG
AdvancedTCA® i MicroTCA® to specyfikacje opracowane przez organizację PICMG® w celu zapewnienia znormalizowanych rozwiązań sprzętowych dostosowanych do rosnącego natężenia ruchu danych oraz nowych rozwiązań komunikacyjnych.
AdvancedTCA® jest przeznaczony przede wszystkim dla infrastruktury systemów telekomunikacyjnych o najwyższych wymaganiach dotyczących dostępności. Dzięki AdvancedTCA® możliwe staje się tworzenie systemów modułowych z komponentami różnych producentów. Technologia ta umożliwia zatem szybsze opracowywanie elastycznych i ekonomicznych urządzeń niż było to możliwe w przypadku dotychczasowych systemów zastrzeżonych.
Pod względem koncepcyjnym AdvancedTCA® to skalowalna, wydajna architektura, która charakteryzuje się wysoką gęstością funkcji, dostępnością i przyszłościowością, a na jej platformie można realizować wiele przyszłościowych aplikacji. Skalowalne przepustowości rzędu kilku Tbit/s, obsługa wielu protokołów, możliwość integracji nowych usług, konwergencja sieci dostępowych, rdzeniowych i optycznych, a także włączenie funkcji centrów danych. Interfejsy dla Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express i RapidIO świadczą o dużej elastyczności architektury AdvancedTCA®. Kolejnym kluczowym elementem systemów jest wysoka dostępność na poziomie 99,999%.
Aby uczynić opisany system Advanced-TCA® jeszcze bardziej ekonomicznym, PICMG® opracowało standard AdvancedMC™ (Advanced Mezzanine Card). Moduły AdvancedMC™ to małe karty, które są podłączane równolegle jako aplikacja typu mezzanine na „płytce nośnej” (płytce w postaci karty rozszerzeń AdvancedTCA®). Płytka nośna zawiera tylko funkcje zarządzania, ale rzeczywista aplikacja jest realizowana za pomocą modułów AdvancedMC™.
MicroTCA® opiera się na podejściu polegającym na bezpośrednim podłączaniu modułów AdvancedMC™ do płyty montażowej. Celem jest tworzenie mniejszych i bardziej elastycznych systemów, niezależnych od płytek nośnych i AdvancedTCA®. MicroTCA® jest przeznaczony do zastosowań, które nie wymagają tak dużej mocy obliczeniowej, ale w których na pierwszym planie są niewielkie wymagania przestrzenne i niskie koszty. W ten sposób powstają kolejne obszary zastosowań w segmencie średniej i niskiej klasy, na przykład w przetwarzaniu obrazu, technice medycznej lub technice automatyzacji.
Pod względem koncepcyjnym AdvancedTCA® to skalowalna, wydajna architektura, która charakteryzuje się wysoką gęstością funkcji, dostępnością i przyszłościowością, a na jej platformie można realizować wiele przyszłościowych aplikacji. Skalowalne przepustowości rzędu kilku Tbit/s, obsługa wielu protokołów, możliwość integracji nowych usług, konwergencja sieci dostępowych, rdzeniowych i optycznych, a także włączenie funkcji centrów danych. Interfejsy dla Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express i RapidIO świadczą o dużej elastyczności architektury AdvancedTCA®. Kolejnym kluczowym elementem systemów jest wysoka dostępność na poziomie 99,999%.
Aby uczynić opisany system Advanced-TCA® jeszcze bardziej ekonomicznym, PICMG® opracowało standard AdvancedMC™ (Advanced Mezzanine Card). Moduły AdvancedMC™ to małe karty, które są podłączane równolegle jako aplikacja typu mezzanine na „płytce nośnej” (płytce w postaci karty rozszerzeń AdvancedTCA®). Płytka nośna zawiera tylko funkcje zarządzania, ale rzeczywista aplikacja jest realizowana za pomocą modułów AdvancedMC™.
MicroTCA® opiera się na podejściu polegającym na bezpośrednim podłączaniu modułów AdvancedMC™ do płyty montażowej. Celem jest tworzenie mniejszych i bardziej elastycznych systemów, niezależnych od płytek nośnych i AdvancedTCA®. MicroTCA® jest przeznaczony do zastosowań, które nie wymagają tak dużej mocy obliczeniowej, ale w których na pierwszym planie są niewielkie wymagania przestrzenne i niskie koszty. W ten sposób powstają kolejne obszary zastosowań w segmencie średniej i niskiej klasy, na przykład w przetwarzaniu obrazu, technice medycznej lub technice automatyzacji.
Z perspektywy programisty
„W zakresie zastosowań MicroTCA® firma ept oferuje złącza zasilające zgodne ze specyfikacją PICMG®. Złącza firmy ept spełniają najwyższe standardy jakości, co pozwala znacznie zwiększyć niezawodność systemów MicroTCA®, oraz są zgodne z wymaganiami PICMG.”
FAQ: Pytania i odpowiedzi dotyczące MicroTCA
Jakie natężenia prądu można przesyłać za pomocą modułu zasilającego złącze? Czy złącza MicroTCA® firmy ept (złącze) są kompatybilne z innymi złączami dostępnymi na rynku?
Jakie natężenia prądu można przesyłać za pomocą modułu zasilającego złącze?
Złącze modułowe Powermodul (złącze) przenosi prąd o natężeniu do 12 amperów.
Czy złącza MicroTCA® firmy ept (złącze) są kompatybilne z innymi złączami dostępnymi na rynku?
Firma ept gwarantuje pełną kompatybilność krzyżową ze wszystkimi dostępnymi na rynku złączami MicroTCA® (złącze), które zostały zdefiniowane zgodnie ze specyfikacją PICMG ATCA 3.0 R2.0.
