Płyta montażowa Velox Highspeed
Velox® to modułowy system złączy wtykowych przeznaczony do zastosowań w szybkich płytkach magistrali. Został opracowany specjalnie z myślą o rynkach o wysokich wymaganiach dotyczących wydajności.
Seria produktów Velox® spełnia wysokie wymagania systemów VITA46. Dostępne są cztery różne typy z możliwością indywidualnej konfiguracji. Zapewnia to projektantom większą elastyczność przy tworzeniu układów płytek drukowanych.
Ponadto złota powłoka o grubości 1,27 µm zapewnia długą żywotność systemu.
Seria produktów Velox® spełnia wysokie wymagania systemów VITA46. Dostępne są cztery różne typy z możliwością indywidualnej konfiguracji. Zapewnia to projektantom większą elastyczność przy tworzeniu układów płytek drukowanych.
Ponadto złota powłoka o grubości 1,27 µm zapewnia długą żywotność systemu.
Cechy
- 10 Gb/s
- Solidna konstrukcja
- Przetestowane zgodnie z normą VITA46
- Długa żywotność 200 cykli wtykania Powłoka „Heavy
- Gold” Wewnętrzne styki
- Modułowy system złączy
- Indywidualny układ styków
Zastosowania
- Systemy wojskowe,
- lotnicze i kosmiczne przeznaczone do pracy w trudnych warunkach;
- telekomunikacja / transmisja danych
Velox: Przegląd
Filtry
16-lewa

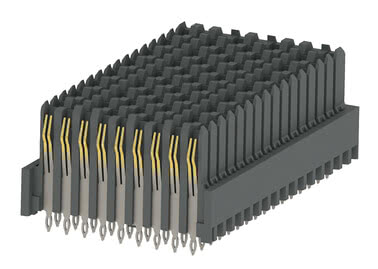

Velox 16 – lewa strona Nr artykułu. 308-52100-41
Powierzchnia strefy Press-fit: SnPb, W pełni wyposażony (144 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Velox 16 – lewa strona Nr artykułu. 308-52100-42
Powierzchnia strefy Press-fit: Sn (zgodna z dyrektywą RoHS), W pełni wyposażony (144 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
w środku

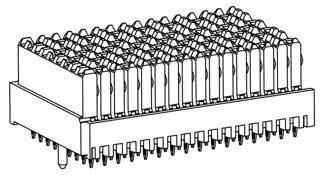

Centrum Velox Nr artykułu. 308-50100-41
Powierzchnia strefy Press-fit: SnPb, W pełni wyposażony (144 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Centrum Velox Nr artykułu. 308-50100-42
Powierzchnia strefy Press-fit: Sn (zgodna z dyrektywą RoHS), W pełni wyposażony (144 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Centrum Velox Nr artykułu. 308-50101-41
Powierzchnia strefy Press-fit: SnPb, Indywidualnie wyposażony (135 styków), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Centrum Velox Nr artykułu. 308-50101-42
Powierzchnia strefy Press-fit: Sn (zgodna z dyrektywą RoHS), Indywidualnie wyposażony (135 styków), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Centrum Velox Nr artykułu. 308-50102-41
Powierzchnia strefy Press-fit: SnPb, Indywidualna konfiguracja (71 styków), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Centrum Velox Nr artykułu. 308-50102-42
Powierzchnia strefy Press-fit: Sn (zgodna z dyrektywą RoHS), Indywidualna konfiguracja (71 styków), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Centrum Velox Nr artykułu. 308-50103-41
Powierzchnia strefy Press-fit: SnPb, Indywidualna konfiguracja (80 styków), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Centrum Velox Nr artykułu. 308-50103-42
Powierzchnia strefy Press-fit: Sn (zgodna z dyrektywą RoHS), Indywidualna konfiguracja (80 styków), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
16-prawy
Velox 16-prawy Nr artykułu. 308-51100-41
Powierzchnia strefy Press-fit: SnPb, W pełni wyposażony (144 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Velox 16-prawy Nr artykułu. 308-51100-42
Powierzchnia strefy Press-fit: Sn (zgodna z dyrektywą RoHS), W pełni wyposażony (144 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
8-lewa
Velox 8 – lewa strona Nr artykułu. 308-52200-41
Powierzchnia strefy Press-fit: SnPb, W pełni wyposażony (72 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Velox 8 – lewa strona Nr artykułu. 308-52200-42
Powierzchnia strefy Press-fit: Sn (zgodna z dyrektywą RoHS), W pełni wyposażony (72 styki), Technika łączeniowa: wciskanie, Siatka 1,8 mm, Prędkość transmisji danych 10 Gbit/s
Pod kątem prostym
Technologia Press-fit
Wysoka prędkość
Wytrzymały
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
Cechy
Złącza Velox® charakteryzują się solidną konstrukcją, w tym powłoką złota o grubości 1,27 μm (50 mikronów). Styki są umieszczone wewnątrz, co zapewnia im dodatkową ochronę. Wszystkie te cechy przyczyniają się do bardzo długiej żywotności wynoszącej co najmniej 200 cykli wtykania. Dzięki temu Velox® nadaje się szczególnie do zastosowań w szybkich płytach montażowych o przepustowości danych 10 Gbit/s. Wysoka wytrzymałość złączy została już potwierdzona w testach przeprowadzonych zgodnie z normą VITA-46.

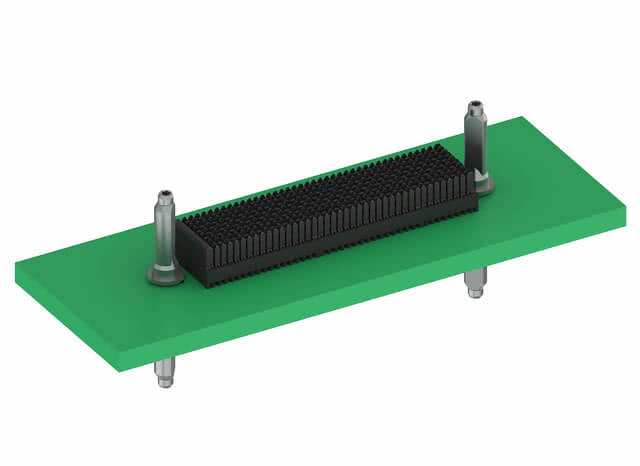

Przegląd szczegółów
Przegląd szczegółów
Specyfikacja VITA46
Specyfikacje Vita46, znane również jako VPX, opisują nowy system szybkich złączy. Przesyłane są między innymi sygnały Gigabit Ethernet, PCI Express, Serial RapidIO i InfiniBand. Obsługiwane są znane z magistrali VMEbus formaty kart europak 6HE i 3HE, co zapewnia maksymalną kompatybilność. Dzięki temu możliwe jest również stosowanie systemów hybrydowych. Standard VITA 46 został opracowany przez organizację VITA głównie z myślą o systemach komputerowych, które muszą wytrzymywać duże obciążenia, np. w zastosowaniach wojskowych.
Cztery różne konstrukcje można łączyć ze sobą w sposób modułowy. Złącza Velox® są bardzo elastyczne dzięki różnej liczbie styków. Cechę tę podkreśla możliwość indywidualnego wyposażania poszczególnych wariantów.
Cztery różne konstrukcje można łączyć ze sobą w sposób modułowy. Złącza Velox® są bardzo elastyczne dzięki różnej liczbie styków. Cechę tę podkreśla możliwość indywidualnego wyposażania poszczególnych wariantów.
Z perspektywy programisty
„System złączy Velox® został opracowany przez firmę ept specjalnie dla systemów VITA-46, znanych również pod nazwą VPX. System Velox® obejmuje cztery różne typy złączy, które można łączyć ze sobą w sposób modułowy. Ponadto klient może samodzielnie wybrać liczbę styków. Może zamówić w pełni wyposażone złącza z 72 lub 144 stykami albo indywidualną konfigurację styków. Daje to projektantom dużą elastyczność przy projektowaniu płytek drukowanych. System został opracowany specjalnie do zastosowań o wysokich wymaganiach dotyczących wydajności. Dzięki złotej powłoce i stykom umieszczonym wewnątrz korpusu izolacyjnego jest niezwykle wytrzymały.”
FAQ: pytania i odpowiedzi dotyczące Velox
Do jakich prędkości transmisji danych nadają się złącza Velox®? Czy złącza Velox® firmy ept są kompatybilne z innymi złączami dostępnymi na rynku? Czy firma ept oferuje możliwość indywidualnego pokrycia styków złączy Velox®?
Do jakich prędkości transmisji danych nadają się złącza Velox®?
Złącza Velox® umożliwiają przesyłanie danych z prędkością do 10 Gbit/s.
Czy złącza Velox® firmy ept są kompatybilne z innymi złączami dostępnymi na rynku?
Firma ept gwarantuje pełną kompatybilność złączy Velox® ze wszystkimi systemami VITA-46 dostępnymi na rynku.
Czy firma ept oferuje możliwość indywidualnego pokrycia styków złączy Velox®?
Wszystkie cztery różne typy złączy Velox® są dostępne z indywidualnym zestawem elementów.
