Złącza do płytek drukowanych flexilink
flexilinkjumper to uniwersalne, niewtykowe złącze do płytek drukowanych, które wyróżnia się kompaktową konstrukcją przy jednoczesnej wysokiej obciążalności prądowej wynoszącej 11 amperów na styk.
Podobnie jak w przypadku flexilinkjumper, flexilinkb-t-b zapewnia niezawodne połączenie stykowe nawet przy obciążeniach mechanicznych, takich jak wstrząsy i wibracje, dzięki zastosowaniu technologii wciskania.
Filtry
płytka-do-płytki

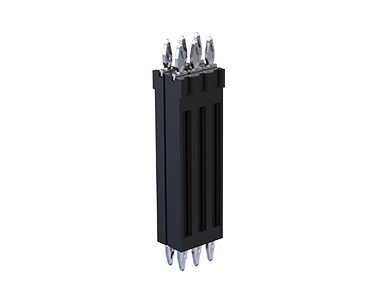

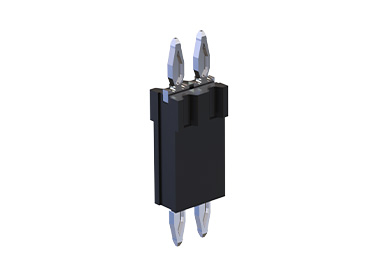

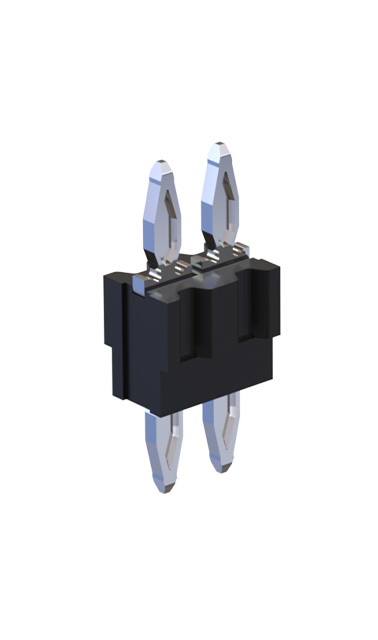

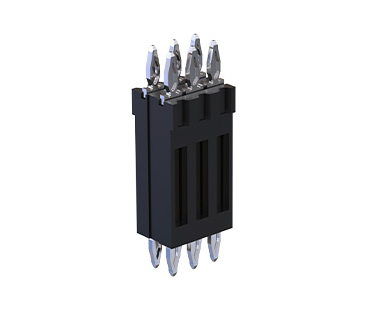

flexilink b-t-b, wysokość 5 mm Nr artykułu. 990-52XNN050-110
Wysokość 5 mm, do dwuetapowego procesu wciskania, 1–3 rzędy styków, Oszczędność miejsca i kosztów, zastępuje elementy dystansowe, Kod artykułu: X = liczba rzędów, NN = liczba biegunów / rząd, W razie pytań prosimy o kontakt z naszym działem sprzedaży.
Równoległy
Technologia Press-fit
Moc
Wytrzymały

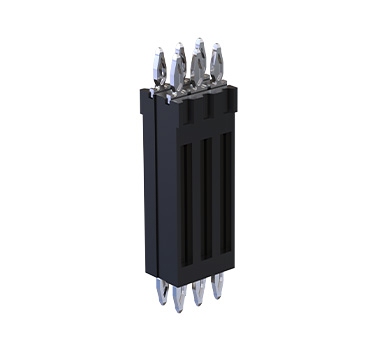

flexilink b-t-b, wysokość 10 mm Nr artykułu. 990-52XNN100-110
Wysokość 10 mm, do dwuetapowego procesu wciskania, 1–3 rzędy styków, Oszczędność miejsca i kosztów, zastępuje elementy dystansowe, Kod artykułu: X = liczba rzędów, NN = liczba biegunów / rząd, W razie pytań prosimy o kontakt z naszym działem sprzedaży.
Równoległy
Technologia Press-fit
Moc
Wytrzymały
flexilink b-t-b, wysokość 15 mm Nr artykułu. 990-52XNN150-110
Wysokość 15 mm, do dwuetapowego procesu wciskania, 1–3 rzędy styków, Oszczędność miejsca i kosztów, zastępuje elementy dystansowe, Kod artykułu: X = liczba rzędów, NN = liczba biegunów / rząd, W razie pytań prosimy o kontakt z naszym działem sprzedaży.
Równoległy
Technologia Press-fit
Moc
Wytrzymały
flexilink b-t-b, wysokość 20 mm Nr artykułu. 990-52XNN200-110
Wysokość 20 mm, do dwuetapowego procesu wciskania, 1–3 rzędy styków, Oszczędność miejsca i kosztów, zastępuje elementy dystansowe, Kod artykułu: X = liczba rzędów, NN = liczba biegunów / rząd, W razie pytań prosimy o kontakt z naszym działem sprzedaży.
Równoległy
Technologia Press-fit
Moc
Wytrzymały
flexilink b-t-b, wysokość 25 mm Nr artykułu. 990-52XNN250-110
Wysokość 25 mm, do dwuetapowego procesu wciskania, 1–3 rzędy styków, Oszczędność miejsca i kosztów, zastępuje elementy dystansowe, Kod artykułu: X = liczba rzędów, NN = liczba biegunów / rząd, W razie pytań prosimy o kontakt z naszym działem sprzedaży.
Równoległy
Technologia Press-fit
Moc
Wytrzymały
zworki

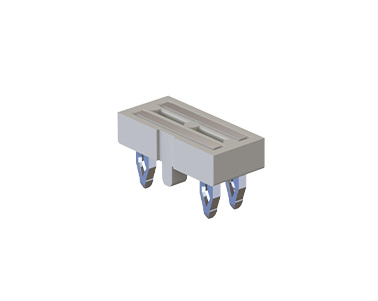

Złącze flexilink, 2 styki Nr artykułu. 991-500200-11
2 styki, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

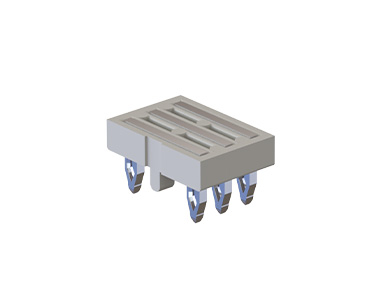

Złącze flexilink, 3 styki Nr artykułu. 991-500300-11
3 styki, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

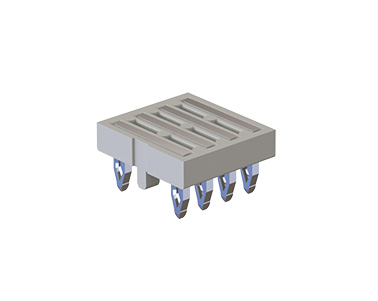

Złącze flexilink, 4 styki Nr artykułu. 991-500400-11
4 styki, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc
Złącze flexilink, 5 styków Nr artykułu. 991-500500-11
5 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

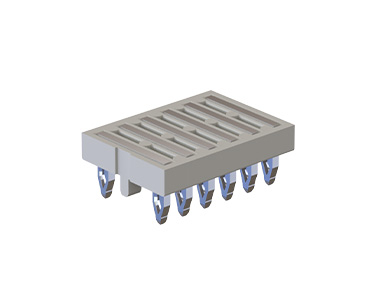

Złącze flexilink, 6 styków Nr artykułu. 991-500600-11
6 styków, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

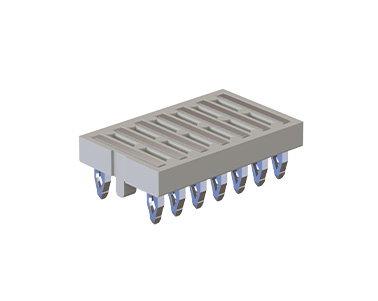

Złącze flexilink, 7 styków Nr artykułu. 991-500700-11
7 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

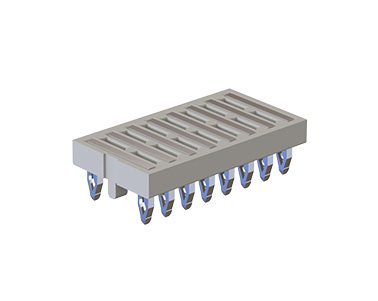

Złącze flexilink, 8 styków Nr artykułu. 991-500800-11
8 styków, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

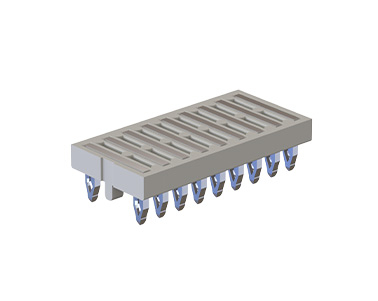

Złącze flexilink, 9 styków Nr artykułu. 991-500900-11
9 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

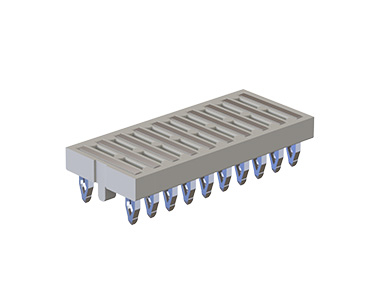

Złącze flexilink, 10 styków Nr artykułu. 991-501000-11
10 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

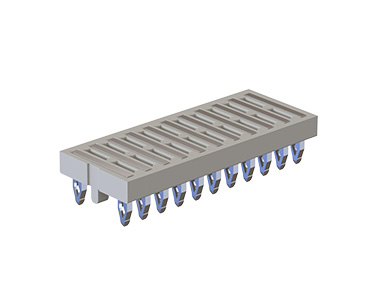

Złącze flexilink, 11 styków Nr artykułu. 991-501100-11
11 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

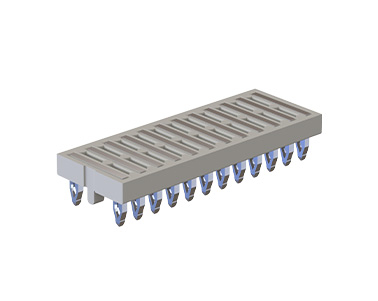

Złącze flexilink, 12 styków Nr artykułu. 991-501200-11
12 styków, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

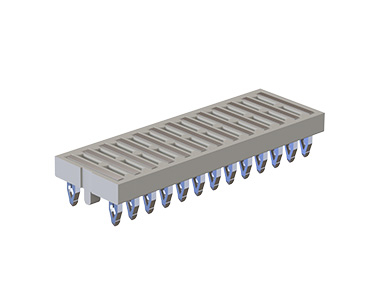

Złącze flexilink, 13 styków Nr artykułu. 991-501300-11
13 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

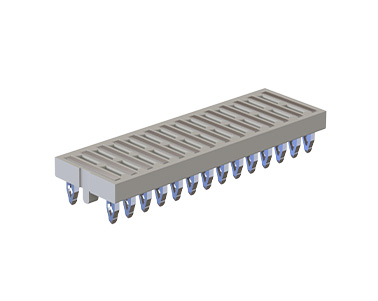

Złącze flexilink, 14 styków Nr artykułu. 991-501400-11
14 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc

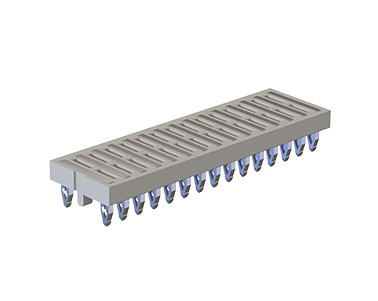

Złącze flexilink, 15 styków Nr artykułu. 991-501500-11
15 kontaktów, 11 A obciążalność prądowa, niewielkie zapotrzebowanie na miejsce, łatwy montaż bez lutowania, możliwość dowolnego rozmieszczenia elementów w siatce 2 lub 4 mm
Poziomo
Technologia Press-fit
Moc
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
flexilink: Przegląd
Złącza do płytek drukowanych w technologii wciskanej
Nasze wytrzymałe złącze flexilink w technologii wciskanej idealnie nadaje się do tworzenia solidnych połączeń w zastosowaniach wymagających dużych prądów przełączania.
Złącze flexilink jest dostępne w dwóch wersjach: - flexilinkjumper do poziomych
połączeń płytek

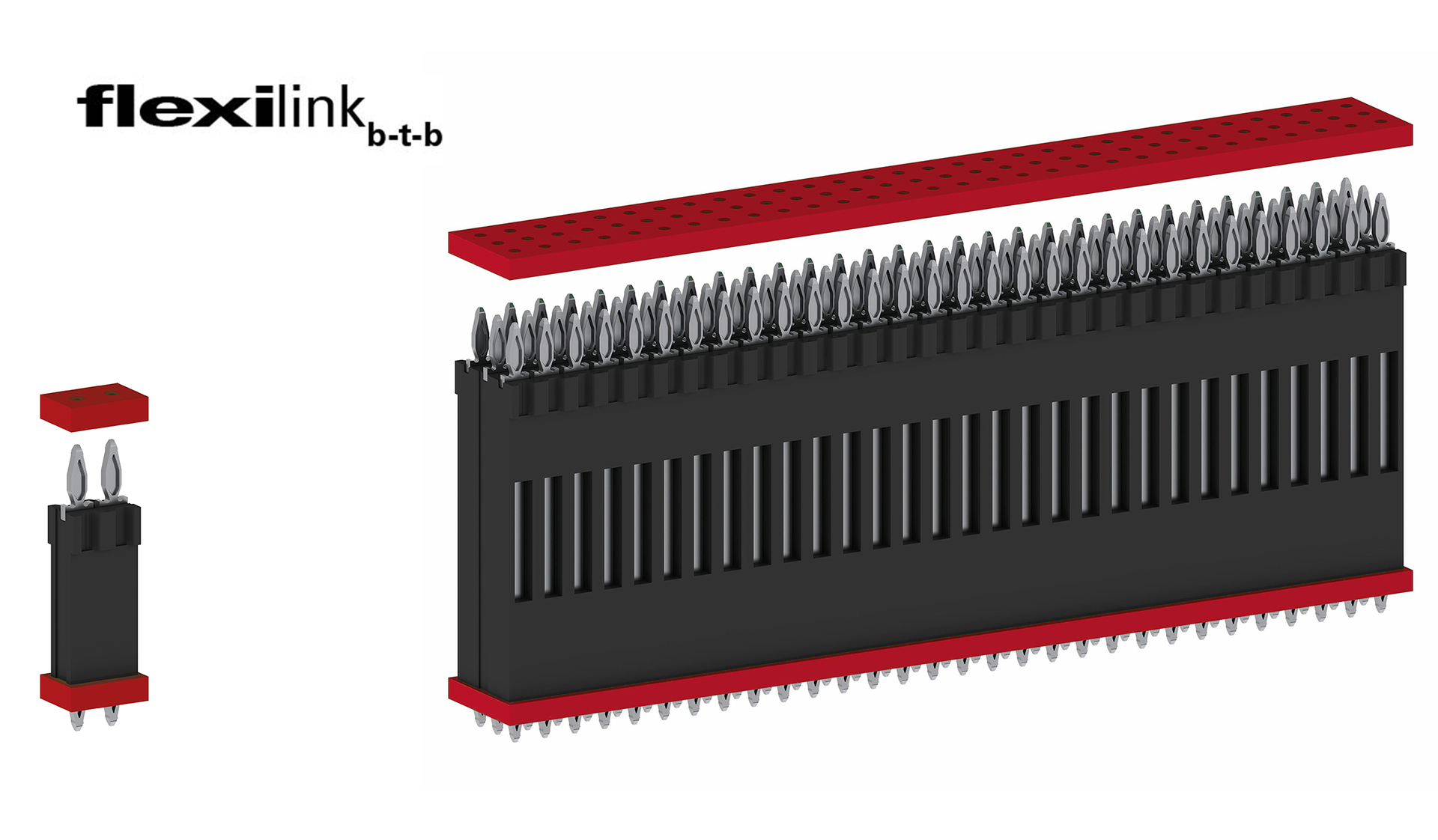

drukowanych - flexilinkb-t-b do równoległych połączeń płytek drukowanych
Złącze flexilink jest dostępne w dwóch wersjach: - flexilinkjumper do poziomych
połączeń płytek
drukowanych - flexilinkb-t-b do równoległych połączeń płytek drukowanych
Złącze flexilink do poziomych połączeń płytek drukowanych:
Wyróżnia się kompaktową konstrukcją przy jednoczesnej wysokiej nośności prądowej. Odległość między płytkami drukowanymi wynosząca 1 milimetr oraz zajmowana powierzchnia zaledwie 3,8 milimetra na płytce drukowanej umożliwiają maksymalne wykorzystanie przestrzeni i różnorodne zastosowania złącza, na przykład do łączenia płytek drukowanych z diodami LED. Wysokość złącza do płytek drukowanych wynosi zaledwie 2 milimetry.
Wyróżnia się kompaktową konstrukcją przy jednoczesnej wysokiej nośności prądowej. Odległość między płytkami drukowanymi wynosząca 1 milimetr oraz zajmowana powierzchnia zaledwie 3,8 milimetra na płytce drukowanej umożliwiają maksymalne wykorzystanie przestrzeni i różnorodne zastosowania złącza, na przykład do łączenia płytek drukowanych z diodami LED. Wysokość złącza do płytek drukowanych wynosi zaledwie 2 milimetry.
flexilinkb-t-b do równoległych połączeń płytek drukowanych:
Złącze flexilinkb-t-b o rozstawie 2,54 mm gwarantuje wysokiej jakości połączenie płytek drukowanych w technologii wciskanej. To dwustronne złącze jest idealnym rozwiązaniem dla wysokich prądów przełączających, ponieważ żadne przejście stykowe nie ogranicza jego obciążalności prądowej.
Wyraźna zaleta: za pomocą tylko jednego elementu tworzone jest zarówno połączenie mechaniczne, jak i elektryczne. Elementy dystansowe są zbędne – dzięki temu oszczędzasz nie tylko miejsce na płytce drukowanej, ale także koszty.
Złącze flexilinkb-t-b dostosowuje się do Twoich potrzeb: możesz wybrać flexilinkb-t-b dla odległości między płytkami drukowanymi od 5 do 25 milimetrów, a także łączyć ze sobą różne rzędy i liczby biegunów.
Złącze flexilinkb-t-b o rozstawie 2,54 mm gwarantuje wysokiej jakości połączenie płytek drukowanych w technologii wciskanej. To dwustronne złącze jest idealnym rozwiązaniem dla wysokich prądów przełączających, ponieważ żadne przejście stykowe nie ogranicza jego obciążalności prądowej.
Wyraźna zaleta: za pomocą tylko jednego elementu tworzone jest zarówno połączenie mechaniczne, jak i elektryczne. Elementy dystansowe są zbędne – dzięki temu oszczędzasz nie tylko miejsce na płytce drukowanej, ale także koszty.
Złącze flexilinkb-t-b dostosowuje się do Twoich potrzeb: możesz wybrać flexilinkb-t-b dla odległości między płytkami drukowanymi od 5 do 25 milimetrów, a także łączyć ze sobą różne rzędy i liczby biegunów.
Wykonujemy precyzyjnie dopasowane, indywidualne złącza wtykowe dostosowane do Państwa potrzeb.
Zapytaj teraz o indywidualne złącze
- inna liczba biegunów
- inne wysokości stosu
- alternatywne powłoki styków
Zapytaj teraz o indywidualne złącze
Cechy złącza do płytek drukowanych flexilink jumper

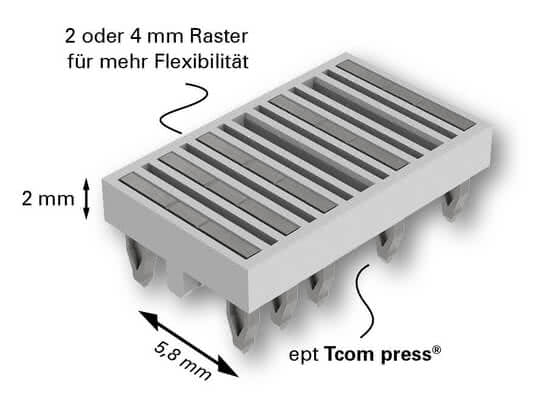

flexilinkjumper to uniwersalne, niewtykowe złącze do płytek drukowanych, które przekonuje swoją kompaktową konstrukcją przy jednoczesnej wysokiej obciążalności prądowej wynoszącej 11 amperów na styk. Posiada zmienny raster wynoszący 2 lub 4 milimetry i oferuje od 2 do 15 mostków stykowych. Umożliwia to dostosowanie odległości między płytkami drukowanymi zgodnie z indywidualnymi wymaganiami. Dzięki temu nadaje się szczególnie dobrze do zastosowań takich jak listwy LED w elektronice budowlanej, automatyce i motoryzacyjnej. Doskonale wytrzymuje duże obciążenia mechaniczne, takie jak wstrząsy i wibracje. Nie jest konieczny skomplikowany proces lutowania – flexilinkjumper zapewnia proste połączenie dwóch lub więcej płytek drukowanych dzięki technologii wciskania.
Cechy zworki Flexilink
- zmienny raster od 2 do 4 milimetrów
- od 2 do 15 mostków stykowych obciążalność
- prądowa do 11 A na styk
- oszczędność miejsca i kosztów, zastępuje elementy
- dystansowe – tylko jeden element zapewnia połączenie
- wytrzymuje duże obciążenia mechaniczne, wstrząsy i wibracje
- eliminacja procesu lutowania dzięki wciskaniu możliwość
- indywidualnego dostosowania odstępu między płytkami drukowanymi strefa wciskania Tcom press®
Zastosowania
- Diody LED w technice budowlanej, automatyce i motoryzacji
- Technika napędowa
- Technika czujników
Cechy złącza do płytek drukowanych flexilink b-t-b
Podobnie jak w przypadku złącza flexilinkjumper, złącze flexilinkb-t-b zapewnia niezawodne połączenie stykowe nawet przy obciążeniach mechanicznych, takich jak wstrząsy i wibracje, dzięki technologii wciskania. Złącze flexilinkb-t-b można elastycznie dostosować do konkretnego zastosowania: skonfiguruj swoje złącze flexilinkb-t-b pod kątem wysokości zabudowy, liczby rzędów oraz styków. Możliwe są od jednego do trzech rzędów styków, od dwóch do dziewięćdziesięciu pinów oraz odstępy między płytkami drukowanymi od 5 do 25 milimetrów. Każdy pin ma obciążalność prądową do 11 amperów. Dzięki temu flexilinkb-t-b nadaje się szczególnie do zastosowań wysokoprądowych i osiąga swoje maksimum w typowych zastosowaniach z płytkami drukowanymi z grubą warstwą miedzi.
Funkcje B2B
- Prąd znamionowy do 11 A na styk

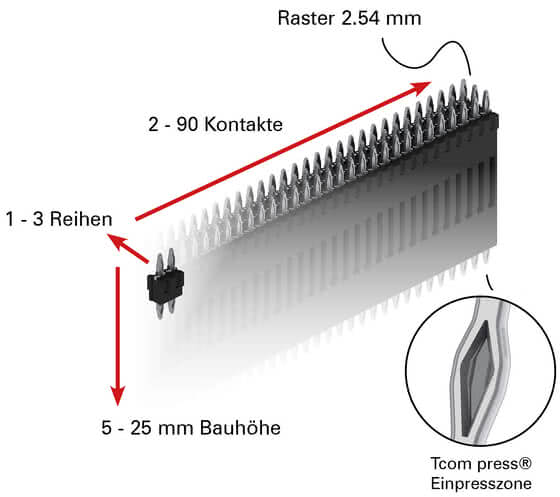

- Od 2 do 90 styków
- Wysokość od 5 do
- 25 mm Od 1 do 3 rzędów
- Oszczędność miejsca i kosztów, zastępuje elementy dystansowe Do połączenia
- potrzebny jest tylko jeden
- element Wysoka odporność mechaniczna na wstrząsy i wibracje
- Nie wymaga lutowania – technika wciskania
- Strefa wciskania Tcom press®
Zastosowania
Obrabiarki
Technika rolnicza
Motoryzacja
Intralogistyka
Technika podnośników i dźwigów
Technika napędowa
Technika rolnicza
Motoryzacja
Intralogistyka
Technika podnośników i dźwigów
Technika napędowa
FAQ: Pytania i odpowiedzi dotyczące złączy do płytek drukowanych flexilink
Czy można wcisnąć element Flexilink również w grubszą podstawę miedzianą? Dlaczego w przypadku flexilink obowiązuje minimalna ilość zamówienia?
Czy można wcisnąć element Flexilink również w grubszą podstawę miedzianą?
Tak, element Flexilink doskonale nadaje się do wciskania w płytki drukowane z grubej miedzi.
Dlaczego w przypadku flexilink obowiązuje minimalna ilość zamówienia?
Minimalne ilości zamówień wynikają z dużego nakładu pracy związanego z doradztwem, złożonej technologii maszyn oraz wysokich kosztów przygotowania prasy.
