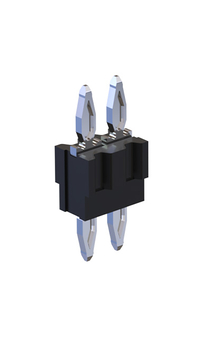

flexilink b-t-b, wysokość 5 mm Nr artykułu. 990-52XNN050-110
Zdjęcie podobne
Równoległy
Technologia Press-fit
Moc
Wytrzymały
- Wysokość 5 mm
- do dwuetapowego procesu wciskania
- 1–3 rzędy styków
- Oszczędność miejsca i kosztów, zastępuje elementy dystansowe
- Kod artykułu: X = liczba rzędów, NN = liczba biegunów / rząd
- W razie pytań prosimy o kontakt z naszym działem sprzedaży.
Dane techniczne
Podstawy
| Liczba kontaktów | 2–90 (maks. 30 w każdym rzędzie) |
|---|---|
| Technologia połączeń | Technologia Press-fit |
| Rozstaw płytek drukowanych | 5 mm |
| Temperatura pracy | od -40°C do +125°C |
Materiał
| Korpus izolacyjny | PBT |
|---|---|
| Wartość CTI IEC 60112 | 250 |
| Materiał kontaktowy | stop miedzi |
| Powłoka kontaktowa | Sn |
Mechaniczny
| Wymiar siatki | 2,54 mm lub z indywidualnym rozmieszczeniem |
|---|
Elektryczny
| Prąd roboczy | maks. 11 A przy 20°C na pin (1x10-pinowy, wysokość 15 mm) maks. 7 A przy 20°C na pin (2x10-pinowy, wysokość 15 mm) maks. 6 A przy 20°C na pin (3x10-pinowy, wysokość 15 mm) |
|---|---|
| Rezystancja styków | <5 mΩ |
| Powietrze i droga upływu | min. 0,44 mm / 0,57 mm (w obrębie rzędu) min. 1,94 / 2,07 mm (między rzędami) |
Przetwarzanie
| Dopasowanie | ręcznie / półautomatycznie / w pełni automatycznie |
|---|
Zatwierdzenia / zgodność
| Plik UL | E130314 |
|---|---|
| Środowisko | Zgodność z dyrektywą RoHS |
Specyfikacja otworu
| Material | chem. Sn Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | chem. Sn Schicht, max. 1.5 µm |
| F Restring | min. 0.1 mm |
| Material | Ni, Au Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | Ni, Au Schicht, 0.05 - 0.2 µm Au über 2.5 - 5 µm Ni |
| F Restring | min. 0.1 mm |
| Material | rein Cu Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | OSP, z.B. GLICOAT-SMD (F2) mit 0.12 - 0.15 µm |
| F Restring | min. 0.1 mm |
Struktura warstwowa zgodna z normą IEC 60352-5
Modyfikacje
Na życzenie możemy również dostarczyć
- inne warianty wyposażenia
Opakowanie
Towar sypki lub taca
