PC/104, PC/104-Plus
PC/104 i PC/104-Plus to standardy modułów komputerowych (CoM) stosowanych w komputerach przemysłowych. W odróżnieniu od innych znanych formatów moduły te są montowane jeden na drugim. Dzięki temu można tworzyć złożone systemy obliczeniowe. PC/104 i PC/104-Plus zapewniają pełną kompatybilność sprzętową i programową w niezwykle małym formacie (96 mm x 90 mm) z normowanym systemem magistrali (ISA). Dzięki tej standaryzacji różne karty PC/104 mogą być używane razem w celu realizacji określonego zadania.
Cechy
- Sprawdzona technologia wciskania firmy ept z Tcom press®
- PC/104-Plus, dostępna również w rozstawie 22 mm
- ; osłony jako akcesoria; możliwość
- modyfikacji liczby styków i/lub
- wytrzymałości mechanicznej; rozstaw 2,54 mm
Zastosowania
- Złącze płytka-płytka do odległości między płytkami drukowanymi wynoszącej 15,24 mm i 22 mm
PC/104: Przegląd
Filtry

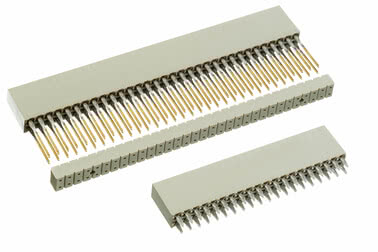

Złącze PC/104
Złącze PC/104 Nr artykułu. 962-40202-03
Długość przewodu: 3,4 mm, Liczba słupków: 40, Poziom jakości 3
Równoległy
Lutowane poszycie otworów przelotowych
Złącze PC/104 Nr artykułu. 962-40206-03
Długość przewodu: 3,4 mm, Liczba słupków: 40, Poziom jakości 2
Równoległy
Lutowane poszycie otworów przelotowych
Złącze PC/104 Nr artykułu. 962-40322-03
Długość przewodu: 3,4 mm, Liczba pól: 64, Poziom jakości 3
Równoległy
Lutowane poszycie otworów przelotowych
Złącze PC/104 Nr artykułu. 962-40326-03
Długość przewodu: 3,4 mm, Liczba pól: 64, Poziom jakości 2
Równoległy
Lutowane poszycie otworów przelotowych
Złącze PC/104 Nr artykułu. 962-60202-03
Długość przewodu: 3,4 mm, Liczba słupków: 40, Poziom jakości 3
Równoległy
Technologia Press-fit
Złącze PC/104 Nr artykułu. 962-60202-12
Długość przyłącza: 12,2 mm, Liczba słupków: 40, Poziom jakości 3
Równoległy
Technologia Press-fit
Złącze PC/104 Nr artykułu. 962-60206-03
Długość przewodu: 3,4 mm, Liczba słupków: 40, Poziom jakości 2
Równoległy
Technologia Press-fit
Złącze PC/104 Nr artykułu. 962-60206-12
Długość przyłącza: 12,2 mm, Liczba słupków: 40, Poziom jakości 2
Równoległy
Technologia Press-fit
Złącze PC/104 Nr artykułu. 962-60322-03
Długość przewodu: 3,4 mm, Liczba pól: 64, Poziom jakości 3
Równoległy
Technologia Press-fit
Złącze PC/104 Nr artykułu. 962-60322-12
Długość przyłącza: 12,2 mm, Liczba pól: 64, Poziom jakości 3
Równoległy
Technologia Press-fit
Złącze PC/104 Nr artykułu. 962-60326-03
Długość przewodu: 3,4 mm, Liczba pól: 64, Poziom jakości 2
Równoległy
Technologia Press-fit
Złącze PC/104 Nr artykułu. 962-60326-12
Długość przyłącza: 12,2 mm, Liczba pól: 64, Poziom jakości 2
Równoległy
Technologia Press-fit
Złącze wtykowe PC/104-Plus
Złącze wtykowe PC/104-Plus Nr artykułu. 272-30000-31
Długość przewodu: 2,8 mm, Liczba biegunów: 60, Poziom jakości 3
Równoległy
Technologia Press-fit

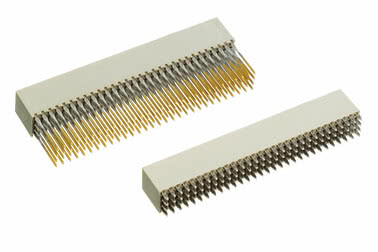

Złącze PC/104-Plus
Złącze PC/104-Plus Nr artykułu. 264-40303-02
Długość przewodu: 2,8 mm, Liczba biegunów: 120, Poziom jakości 3
Równoległy
Lutowane poszycie otworów przelotowych
Złącze PC/104-Plus Nr artykułu. 264-60303-02
Długość przewodu: 2,8 mm, Liczba biegunów: 120, Poziom jakości 3
Równoległy
Technologia Press-fit
Złącze PC/104-Plus Nr artykułu. 264-60303-12
Długość przyłącza 12 mm, Liczba biegunów: 120, Poziom jakości 3
Równoległy
Technologia Press-fit

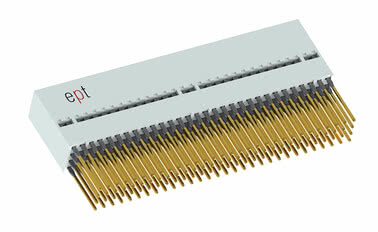

Złącze PC/104-Plus 22 mm
Złącze PC/104-Plus 22 mm Nr artykułu. 264-61303-02
Długość przewodu: 2,8 mm, Liczba biegunów: 120, Poziom jakości 3, do płyt drukowanych o rozstawie 22 mm
Równoległy
Technologia Press-fit
Złącze PC/104-Plus 22 mm Nr artykułu. 264-61303-12
Długość przyłącza 12 mm, Liczba biegunów: 120, Poziom jakości 3, do płyt drukowanych o rozstawie 22 mm
Równoległy
Technologia Press-fit

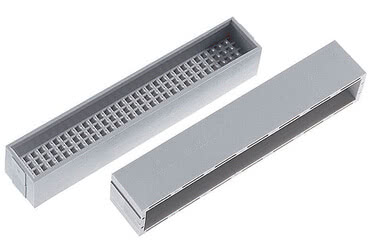

Akcesoria do PC/104-Plus
Podkładka dystansowa PC/104-Plus Nr artykułu. 264-16302
Liczba biegunów: 120
Osłona PC/104-Plus Nr artykułu. 264-17302
Liczba biegunów: 120
Inna liczba biegunów? Inne wysokości układania? Alternatywne powłoki styków? Niestandardowe warianty? Opóźnione styki?
Cechy
Złącza PC/104 i PC/104-Plus wyróżniają się sprawdzoną technologią wciskania Tcom press® firmy ept. Pozwalają one na uzyskanie odstępów między płytkami drukowanymi wynoszących 15,24 mm i 22 mm. Możliwości modyfikacji liczby styków i/lub wytrzymałości mechanicznej dają Państwu możliwość znalezienia całkowicie indywidualnych rozwiązań.
Przegląd szczegółów
Przegląd szczegółów
Wykonujemy precyzyjnie dopasowane, indywidualne złącza wtykowe dostosowane do Państwa potrzeb.
Zapytaj teraz o indywidualne złącze
- inna liczba biegunów
- inne wysokości stosu
- alternatywne powłoki styków
Zapytaj teraz o indywidualne złącze
Standardy PC/104 i PC/104-Plus
W związku z coraz większą wydajnością komponentów konieczne stało się rozszerzenie systemu PC/104 o szybszy system magistrali. W związku z tym system PC/104 został uzupełniony o magistralę PCI. Rozszerzenie to zostało określone w specyfikacji PC/104-Plus.
Złącza PC/104 i
PC/104-Plus Podczas gdy magistrala PC/104 składa się z dwóch złączy, które można łączyć równolegle, o 40 i 64 pinach oraz rozstawie 2,54 mm, w przypadku PC/104-Plus dostępnych jest już 120 pinów w rozstawie 2,00 mm w 4 rzędach.

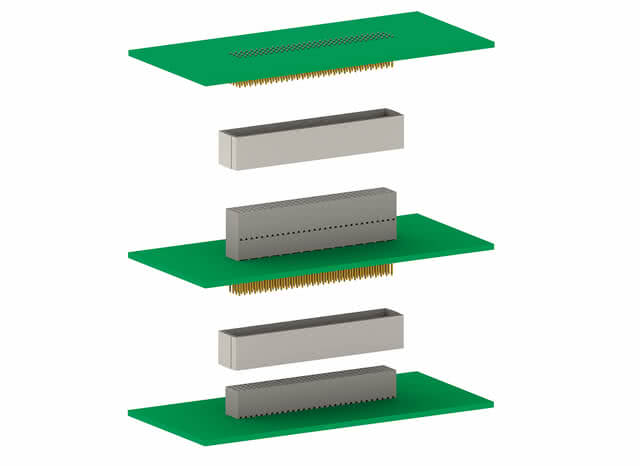

Dzięki zastosowaniu złączy z strefą przejściową (długie piny) w technologii wciskanej można wygodnie układać kilka płytek jedna na drugiej (patrz ilustracja). Odległości określone przez konsorcjum PC/104 są zachowane dzięki zastosowaniu elementów dystansowych i osłon.
Dodatkowe stosowanie śrub dystansowych nie jest zatem już konieczne.
Złącza PC/104 i
PC/104-Plus Podczas gdy magistrala PC/104 składa się z dwóch złączy, które można łączyć równolegle, o 40 i 64 pinach oraz rozstawie 2,54 mm, w przypadku PC/104-Plus dostępnych jest już 120 pinów w rozstawie 2,00 mm w 4 rzędach.
Dzięki zastosowaniu złączy z strefą przejściową (długie piny) w technologii wciskanej można wygodnie układać kilka płytek jedna na drugiej (patrz ilustracja). Odległości określone przez konsorcjum PC/104 są zachowane dzięki zastosowaniu elementów dystansowych i osłon.
Dodatkowe stosowanie śrub dystansowych nie jest zatem już konieczne.
Z perspektywy programisty
„Złącza ept charakteryzują się najwyższą jakością tłoczenia, co widać zwłaszcza po precyzyjnym wytłoczeniu styków. Dzięki wysokiej jakości wykonania i dostępnym klasom jakości zapewniona jest duża liczba cykli wtykania. Złącza ept PC/104 i PC/104-Plus są dostarczane ze znaną na rynku i sprawdzoną strefą wciskania Tcom press®, co gwarantuje najwyższą niezawodność we wszystkich możliwych zastosowaniach.
W tym złączu listwy stykowe są wciskane za pomocą prostego narzędzia do wciskania z płaską płytką. Dzięki temu eliminuje się koszty skomplikowanego lutowania ręcznego i nie ma potrzeby wykonywania dodatkowych prac przy słupkach przejściowych. (mostki lutownicze, rozpryski cyny) Podczas wciskania listew sprężynowych ze słupkami przechodzącymi nasuwany jest od dołu element prowadzący, który stabilizuje słupki przechodzące. Służy on również jako element dystansowy, dzięki czemu podczas podłączania modułów uzyskuje się odstęp 0,6".
W tym złączu listwy stykowe są wciskane za pomocą prostego narzędzia do wciskania z płaską płytką. Dzięki temu eliminuje się koszty skomplikowanego lutowania ręcznego i nie ma potrzeby wykonywania dodatkowych prac przy słupkach przejściowych. (mostki lutownicze, rozpryski cyny) Podczas wciskania listew sprężynowych ze słupkami przechodzącymi nasuwany jest od dołu element prowadzący, który stabilizuje słupki przechodzące. Służy on również jako element dystansowy, dzięki czemu podczas podłączania modułów uzyskuje się odstęp 0,6".
FAQ: Pytania i odpowiedzi dotyczące PC/104, PC/104-Plus
Czy korpusy izolacyjne złączy wciskowych PC/104 i PC/104 Plus są dostępne w różnych kolorach? Czy obudowy złączy wciskanych PC/104 i PC/104 Plus należy zamawiać osobno jako akcesoria? Czym wyróżniają się złącza PC/104 i PC/104 Plus?
Czy korpusy izolacyjne złączy wciskowych PC/104 i PC/104 Plus są dostępne w różnych kolorach?
Złącza wciskane PC/104 i PC/104 Plus są dostępne w firmie ept w kolorach szarym i czarnym.
Czy obudowy złączy wciskanych PC/104 i PC/104 Plus należy zamawiać osobno jako akcesoria?
Element prowadzący, który stabilizuje słupek łączący podczas procesu wciskania, stanowi standardowe wyposażenie złączy wciskowych.
Czym wyróżniają się złącza PC/104 i PC/104 Plus?
Złącza PC/104 i PC/104-Plus wyróżniają się sprawdzoną technologią wciskania Tcom press® firmy ept. Ponadto złącza te umożliwiają realizację rozstawów płytek drukowanych wynoszących 15,24 mm i 22 mm.
