Zestaw kabli One27, wersja 140 Nr artykułu. 404-66NN-LLL-140-1
Zdjęcie podobne
Kabel do płyty
Wysoka gęstość
- Liczby od 12 do 80
- Przesłonięcie styku 1,5 mm
- Kabel płaski AWG 30 o przekroju 0,635 mm z dowolną długością od 30 do 999 mm
- Konfekcja w technologii IDC (Insert-Dock-Connect)
- Typ kabla LSZH: od -40°C do +90°C (w stanie spoczynku)
- kolorowy przewód na A1
Dane techniczne
Podstawy
| Liczba kontaktów | 12–80 |
|---|---|
| Technologia połączeń | SMT |
| Temperatura pracy | od -40°C do +90°C |
Materiał
| Korpus izolacyjny | LCP, UL 94 V-0 (listwa stykowa IDC) LSZH EVA/PO, UL 22088 (kabel) |
|---|---|
| Wartość CTI IEC 60112 | 175 (listwa stykowa IDC) |
| Materiał kontaktowy | Stop miedzi (listwa zaciskowa IDC) Miedź ocynkowana (kabel) |
| Powłoka kontaktowa | Au na PdNi na Ni (listwa stykowa IDC) |
| Obszar połączenia | Sn nad Ni |
Mechaniczny
| Wymiar siatki | 1,27 mm (złącze wtykowe IDC) 0,635 mm (kabel) |
|---|---|
| Siła nacisku na styk | ≤ 0,5 N |
| Siła ciągnąca na styk | ≥ 0,1 N |
| Żywotność IEC 60512-9-1 | Klasa jakości 1: 500 cykli wtykania |
| Przekraczanie zasad bezpieczeństwa | 0,9 mm |
| Nakładanie się kontaktów | 1,5 mm |
| Środkowe przesunięcie | ± 0,7 mm |
| Przesunięcie osiowe w stanie połączonym (x/y) | ± 0,4 mm |
| Kątowe przesunięcie osi wzdłużnej | ± 4° |
| Kątowe przesunięcie osi poprzecznej | ± 2° |
Elektryczny
| Powietrze i droga upływu | min. 0,4 mm |
|---|
Zatwierdzenia / zgodność
| Plik UL | E130314 i E493123 |
|---|---|
| Środowisko | Zgodność z dyrektywą RoHS |
Modyfikacje
Na życzenie możemy również dostarczyć
- inne wersje odzieży gotowej
Opakowanie
Woreczki ESD
10

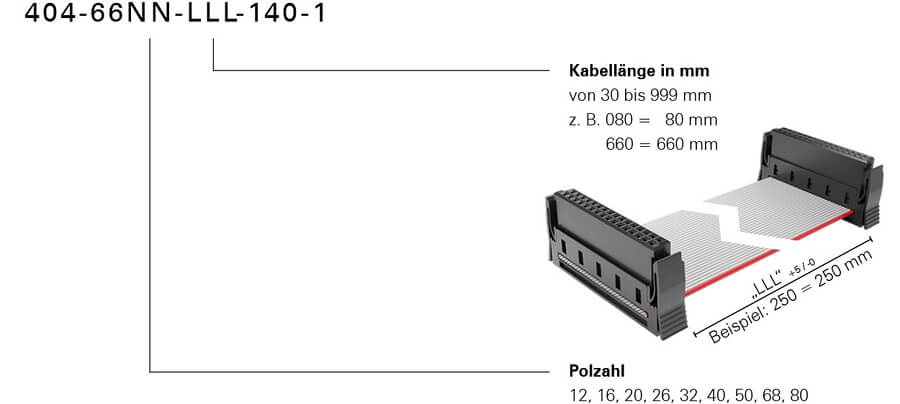

Kod zamówienia
