One27 konfekcjonowanie kabli, wariant 130 Nr artykułu. 404-62NN-LLL-130-1

One27 złącze żeńskie, wariant konfekcyjny IDC 130

Zdjęcie podobne

  • Liczby od 12 do 80
  • długość współpracy styków: 1,5 mm
  • raster AWG 30/7, kabel taśmowy 0,635 mm z dowolnie wybieraną długością kabla od 30 do 999 mm
  • Konfekcjonowanie w technologii zacisków wcinanych (połączenie IDC, IDC)
  • Typ kabla TPE-S: od -55°C do +125°C (w stanie spoczynku)
  • kolorowy przewód na A1
Kabel do płyty
Wysoka gęstość

Rysunki

Więcej informacji

beschr_request

Dane techniczne

Podstawy

Liczba kontaktów12 - 80
Technologia połączeńSMT
Temperatura pracyod -55°C do +125°C

Materiał

Korpus izolacyjnyLCP, UL 94 V-0 (listwa złącze żeńskie, IDC)
TPE-ET S (kabel)
Wartość CTI
IEC 60112		175 (listwa złącze żeńskie, IDC)
Materiał kontaktowyStop miedzi (listwa złącze żeńskie, IDC)
miedź cynowana (kabel)
Powłoka kontaktowazłoto na palladzie-niklu na niklu (listwa złącze żeńskie, IDC)
Obszar połączeniacyna na niklu

Mechaniczny

Wymiar siatki1,27 mm (listwa złącze żeńskie, IDC)
0,635 mm (kabel)
Siła nacisku na styk≤ 0,5 N
Siła ciągnąca na styk≥ 0,1 N
Żywotność
IEC 60512-9-1		klasa jakości 1: 500 cykl wtykania
Przekraczanie zasad bezpieczeństwa0,9 mm
Nakładanie się kontaktów1,5 mm
Środkowe przesunięcie± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)± 0,4 mm
Kątowe przesunięcie osi wzdłużnej± 4°
Kątowe przesunięcie osi poprzecznej± 2°

Elektryczny

Prąd roboczy1,3 A przy 25°C
Napięcie robocze48 V
Napięcie testowe>1000 V
Rezystancja stykówMaks. 354 Ω/km w temperaturze 20°C (kabel)
Powietrze i droga upływumin. 0,4 mm

Zatwierdzenia / zgodność

Plik ULE130314 i E493123
ŚrodowiskoZgodność z dyrektywą RoHS
ModyfikacjeOpakowanieKod zamówieniaPliki do pobraniaZapytanie dotyczące zapasów

Modyfikacje

Na życzenie możemy również dostarczyć

  • inne wersje odzieży gotowej

Opakowanie

Woreczki ESD
10

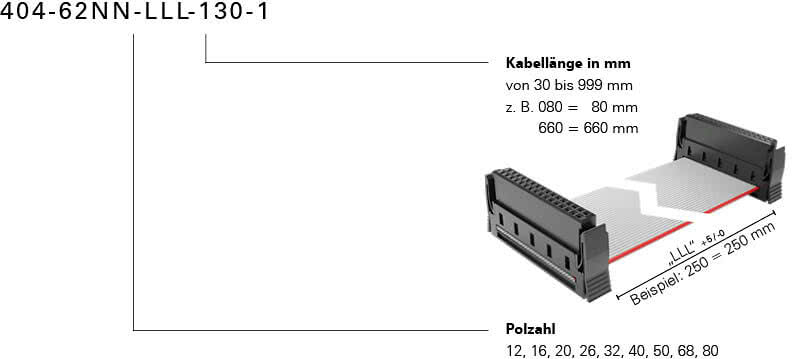

Kod zamówienia

Bestellschluessel One27 Kabelkonfektion hochtemperatur Konfektionsvariante 130 Foto neu 2023
