One27 – konfekcjonowanie kabli, 26 pinów, 100 mm, wariant 120 Nr artykułu. 404-6126-100-120-1

One27 złącze żeńskie, wariant konfekcyjny IDC 120

Zdjęcie podobne

  • 26 pinów
  • długość współpracy styków: 1,5 mm
  • AWG 30/7 raster kabel taśmowy 0,635 mm o długości 100 mm
  • Konfekcjonowanie w technologii zacisków wcinanych (połączenie IDC, IDC)
  • Typ kabla PVC: od -30°C do +105°C (w stanie spoczynku)
  • kolorowy przewód na A1
Kabel do płyty
Wysoka gęstość

Rysunki

Więcej informacji

beschr_request

Dane techniczne

Podstawy

Liczba kontaktów26
Technologia połączeńSMT
Temperatura pracyod -30°C do +105°C

Materiał

Korpus izolacyjnyLCP, UL 94 V-0
Wartość CTI
IEC 60112		175
Materiał kontaktowystop miedzi
Powłoka kontaktowazłoto na palladzie-niklu na niklu
Obszar połączeniacyna na niklu

Mechaniczny

Wymiar siatki1,27 mm
Siła nacisku na styk≤ 0,5 N
Siła ciągnąca na styk≥ 0,1 N
Żywotność
IEC 60512-9-1		klasa jakości 1: 500 cykl wtykania
Przekraczanie zasad bezpieczeństwa0,9 mm
Nakładanie się kontaktów1,5 mm
Środkowe przesunięcie± 0,7 mm
Przesunięcie osiowe w stanie połączonym (x/y)± 0,4 mm
Kątowe przesunięcie osi wzdłużnej± 4°
Kątowe przesunięcie osi poprzecznej± 2°

Elektryczny

Prąd roboczy1,2 A przy 25°C
Napięcie robocze30 V
Napięcie testowe>500 V
Powietrze i droga upływumin. 0,4 mm

Zatwierdzenia / zgodność

Plik ULE130314
ŚrodowiskoZgodność z dyrektywą RoHS
Pasujące produktyModyfikacjeOpakowanieKod zamówieniaPliki do pobraniaZapytanie dotyczące zapasów

Pasujące produkty

Zdjęcie: One27 złącze męskie, prosta, H1,75, 26-pinowa

One27 złącze męskie low-profile
Numer pozycji 413-52026-51

menu_next
Zdjęcie: One27 złącze męskie, prosta, H3,25, 26-polowa

One27 złącze męskie mid-profile
Numer pozycji 413-53026-51

menu_next
Zdjęcie: 26-pinowa, zagięta listwa złącze męskie firmy One27

One27 złącze męskie kątowy
Numer pozycji 403-51026-51

menu_next
Zdjęcie: One27 – złącze męskie, prosta, H4,85, 26-pinowa

One27 złącze męskie high-profile
Numer pozycji 403-54026-51

menu_next

Modyfikacje

Na życzenie możemy również dostarczyć

  • inne wersje odzieży gotowej
  • inne długości kabli

Opakowanie

Woreczki ESD
10

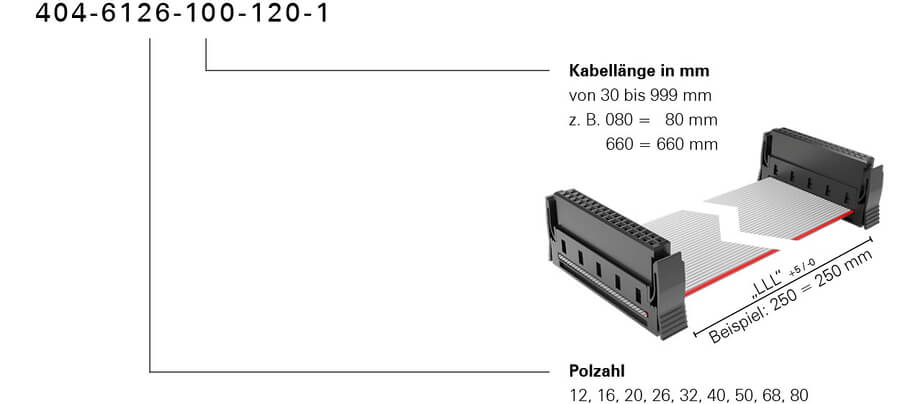

Kod zamówienia

Bestellschluessel One27 Kabelkonfektion PVC Standard 404 6126 100 120 2024

Pliki do pobrania

Rysunki
Więcej informacji
