Złącza ept zgodne z nową specyfikacją PICMG®
Złącze ept Zero8 wybrane do nowej specyfikacji PICMG®
Zapotrzebowanie na modułowe komputery przemysłowe jest duże i będzie nadal rosło, co potwierdzają analizy rynkowe. Z tego powodu grupa robocza PICMG® pod nazwą ModBlox7 uzgodniła nowy, niezależny od producentów standard, mający na celu połączenie modułów stosowanych głównie w technice autobusowej i kolejowej.
Cele ModBlox7
ModBlox7 określa podstawową specyfikację modułowego komputera typu box PC, składającego się z różnych modułów funkcjonalnych, takich jak procesor, zasilacz i interfejsy wejścia/wyjścia. Ten nowy, niezależny od producenta standard umożliwia użytkownikom tworzenie szerokiej gamy kombinacji urządzeń o konstrukcji modułowej dzięki interoperacyjnym modułom funkcjonalnym. Celem organizacji PICMG® było również obniżenie kosztów i promowanie zrównoważonego rozwoju.
Zakres nowej specyfikacji

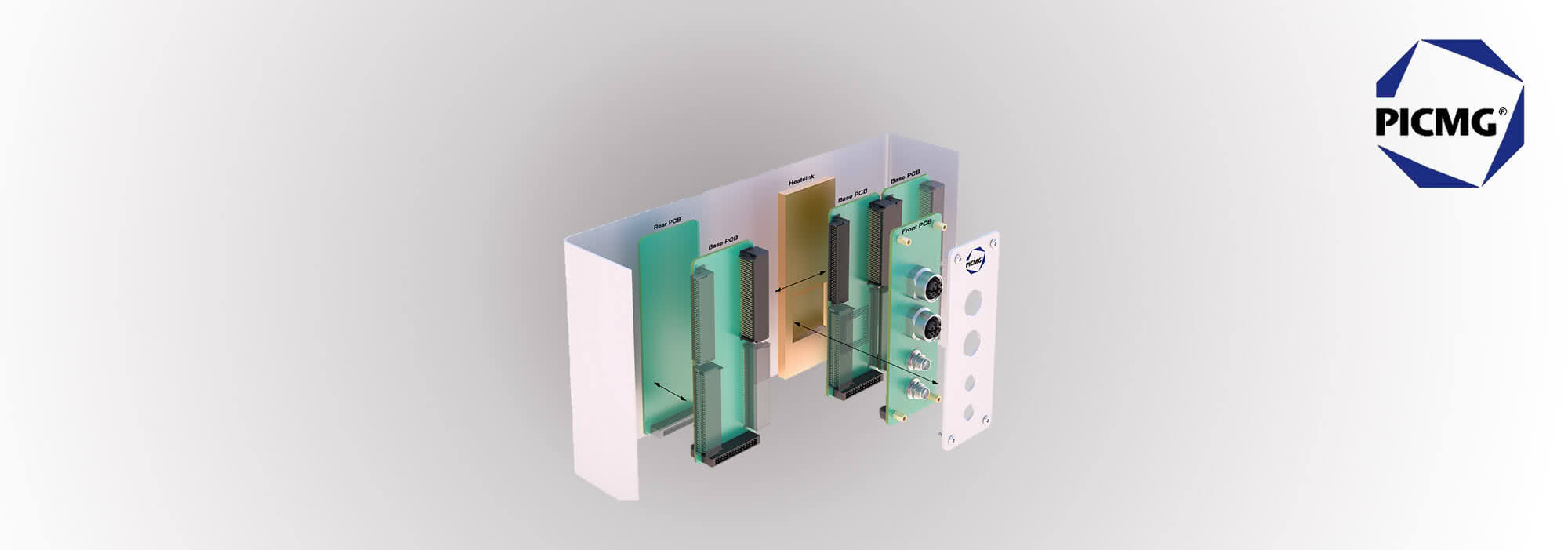

Nowa specyfikacja PICMG® obejmuje zarówno konstrukcję mechaniczną i modułowe jednostki funkcjonalne, jak i połączenia elektryczne za pomocą złączy o z góry określonym rozkładzie pinów. Komputer typu box PC składa się zatem z obudowy, jednego lub dwóch zasilaczy oraz jednego lub dwóch procesorów, z których każdy posiada do czterech portów PCI Express i do ośmiu portów wejścia/wyjścia opartych na standardzie USB. Każdy moduł może z kolei, w zależności od złożoności jednostki, zawierać do trzech ułożonych w stosie płytek drukowanych. Wymiary komputera typu box-PC są z góry określone pod względem wysokości i głębokości. Szerokość frontowa zależy natomiast od liczby modułów. Te z kolei mogą składać się z jednego lub kilku tzw. gniazd o szerokości 1,4 cala. Dwanaście gniazd można w ten sposób połączyć w szereg o maksymalnej szerokości 16,8 cala.
Wymagania dotyczące złącza
W przypadku standardu dotyczącego modułowej konfiguracji urządzeń szczególną uwagę należy oczywiście zwrócić na połączenia elektryczne i mechaniczne poszczególnych modułów za pomocą złączy. Zgodnie z warunkami użytkowania komputerów typu box PC powinno to być złącze SMT przystosowane do pracy z dużą prędkością, które charakteryzuje się nie tylko ogromną wytrzymałością podczas instalacji, ale także wysokimi tolerancjami podczas pracy oraz wyjątkową odpornością na niekorzystne warunki środowiskowe. Ponieważ w niektórych zastosowaniach konieczne jest zapewnienie niezawodności poprzez redundancję za pomocą dodatkowego złącza, musi być ponadto możliwe jednoczesne stosowanie kilku złączy na jednej płytce drukowanej. Wymaga to wysokiej kompensacji przesunięcia podczas podłączania oraz tolerancji podczas pracy.
Zero8 jako preferowany złącze
Komisja ModBlox7 znalazła złącze odpowiednie do różnorodnych wymagań w modelu Zero8 producenta złączy ept. To złącze SMT o rozstawie 0,8 mm pochodzi z szerokiej rodziny produktów o różnych kształtach, wysokościach i liczbie biegunów, a także z opcjonalnym ekranowaniem EMC. W specyfikacji ModBlox7 stosowana jest jego wersja kątowa z 80 stykami, umożliwiająca w ten sposób poziome połączenie płytek drukowanych sąsiednich modułów. Aby zapewnić nadmiarowość w celu zagwarantowania niezawodności, zgodnie ze specyfikacją dopuszczalne jest również jednoczesne stosowanie dwóch złączy Zero8. Jest to możliwe dzięki kompensacji przesunięcia wynoszącej 0,7 mm podczas instalacji oraz tolerancjom eksploatacyjnym wynoszącym 0,4 mm. W przeciwnym razie moduły mogłyby ulec uszkodzeniu podczas łączenia.
Kolejną zaletą złącza Zero8 jest możliwość jednoczesnej transmisji wysokich prądów i sygnałów o dużej prędkości. To, co na pierwszy rzut oka wydaje się nie do pogodzenia, jest w pełni możliwe dzięki konstrukcji złącza w połączeniu z odpowiednim przypisaniem pinów, co pozwala zaoszczędzić miejsce i obniżyć koszty.

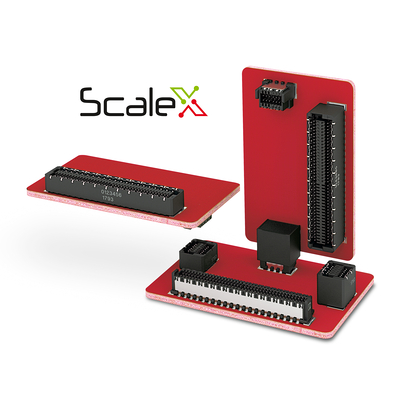

Dzięki neutralnej pod względem płci technologii połączeń ScaleX, wykorzystującej przeplatające się listwy nożowe i sprężynowe, Zero8 charakteryzuje się ponadto ogromną niezawodnością styków, gwarantując tym samym niezawodną transmisję sygnału nawet w warunkach wibracji i wstrząsów.
Więcej informacji na temat produktu można znaleźć tutaj:
Zero8 »
Kolejną zaletą złącza Zero8 jest możliwość jednoczesnej transmisji wysokich prądów i sygnałów o dużej prędkości. To, co na pierwszy rzut oka wydaje się nie do pogodzenia, jest w pełni możliwe dzięki konstrukcji złącza w połączeniu z odpowiednim przypisaniem pinów, co pozwala zaoszczędzić miejsce i obniżyć koszty.
Dzięki neutralnej pod względem płci technologii połączeń ScaleX, wykorzystującej przeplatające się listwy nożowe i sprężynowe, Zero8 charakteryzuje się ponadto ogromną niezawodnością styków, gwarantując tym samym niezawodną transmisję sygnału nawet w warunkach wibracji i wstrząsów.
Więcej informacji na temat produktu można znaleźć tutaj:
Zero8 »
Zero8 nadaje się również do łączenia płytek drukowanych wewnątrz poszczególnych modułów
Również w przypadku połączeń typu mezzanine między maksymalnie trzema płytkami drukowanymi procesora oferta Zero8 zapewnia idealnie dopasowane rozwiązanie przy zachowaniu tych samych warunków instalacyjnych. Zastosowanie kilku złączy z tej skalowalnej rodziny produktów oferuje przy tym jeszcze jedną istotną zaletę: dzięki temu nie ma potrzeby ciągłego projektowania i zatwierdzania nowych złączy – użytkownik może w ten sposób zaoszczędzić związane z tym koszty.
Interoperacyjność przy jednoczesnej redukcji kosztów i zrównoważonym rozwoju. Nowa specyfikacja zapowiada duży postęp w dziedzinie komputerów typu box PC. Dzięki Zero8 możliwe jest bezpieczne połączenie poszczególnych modułów. Ostateczne przyjęcie specyfikacji planowane jest jeszcze w pierwszym kwartale.
