Firma ept wyposaża adp MERKUR w złącza typu „złącze wysokiej prędkości”
do mini-komputerów
Firma ept GmbH wyposaża adp MERKUR w złącza typu „złącze wysokiej prędkości” do komputerów adp Mini-PC
Od momentu powstania w 1957 roku Grupa Gauselmann przekształciła się w działający na arenie międzynarodowej wielki koncern, zatrudniający na całym świecie około 14 000 pracowników i osiągający roczny obrót przekraczający 3 mld euro. Główne kompetencje przedsiębiorstwa obejmują opracowywanie oprogramowania do gier oraz produkcję automatów do gier. W spółce zależnej adp MERKUR GmbH skupiają się prace nad rozwojem, produkcją i dystrybucją gier oraz automatów do gier.
Jeden komputer, wiele możliwości
Na potrzeby zastosowania w swoich automatach do gier firma adp MERKUR opracowała „adp Mini-PC” – jednostkę sterującą przeznaczoną specjalnie do zastosowań o niewielkich wymaganiach wydajnościowych. Rozwiązanie to jest skierowane przede wszystkim do terminali oraz produktów z zakresu ochrony młodzieży. Zastosowany standard SMARC pozwala na skalowanie wydajności procesora i dostosowanie jej do konkretnych wymagań.
Modułowość zapewniająca skalowalność

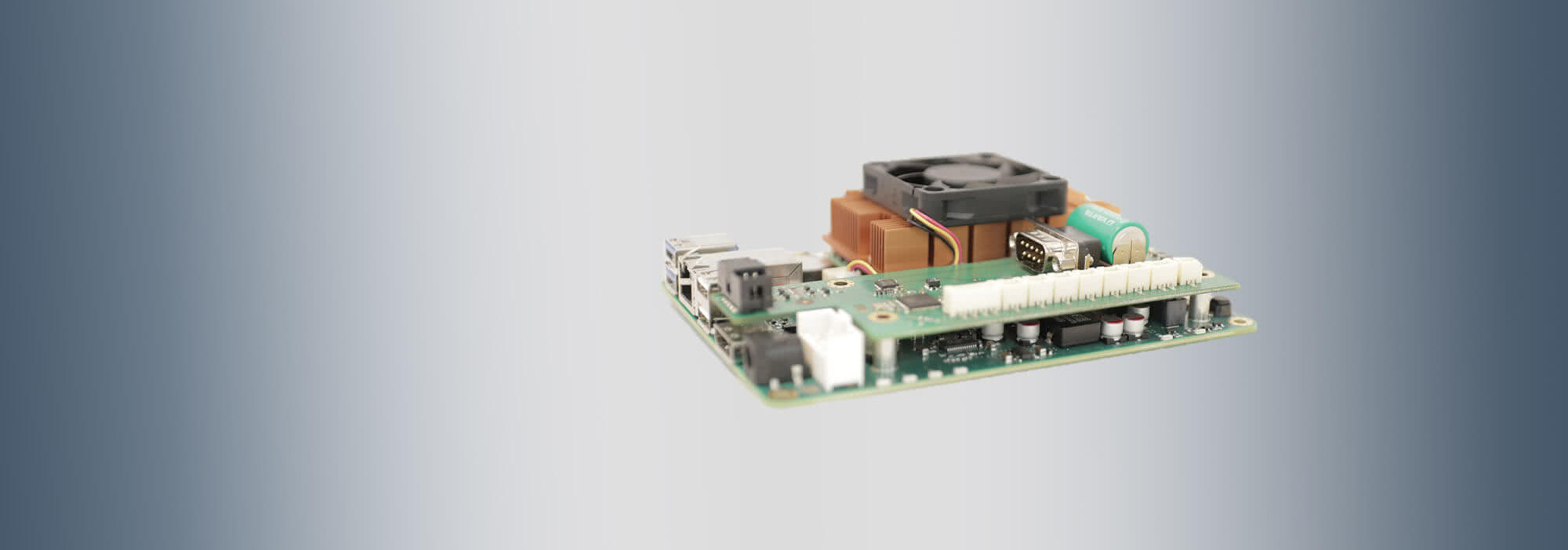

Opracowując swój mini-komputer, firma adp MERKUR wpisuje się w aktualny trend modularyzacji. Aby bowiem móc skalować klasę wydajności procesora oraz zakres funkcji w zależności od obszaru zastosowania, konieczna była modułowa konstrukcja jednostki sterującej. Podstawą mini-komputera adp jest opracowana specjalnie przez firmę adp MERKUR płytka nośna (płyta nośna), która obejmuje wszystkie standardowe interfejsy komputerowe, takie jak DisplayPort, USB 3.0, USB 2.0 i Ethernet. Dzięki tym interfejsom płytka nośna nie ustępuje w niczym komputerowi przemysłowemu, co pozwala na jej stosowanie w dużych ilościach w różnych miejscach bez konieczności utrzymywania różnych wariantów wyposażenia. Ponadto wielofunkcyjny interfejs umożliwia rozszerzenie funkcjonalności za pomocą modułów wtykowych. W tym celu płyta posiada różne interfejsy o dużej prędkości, takie jak PCIe 3.0 i USB, a także różne wejścia/wyjścia, interfejsy UART oraz odpowiednie napięcia robocze. Znajduje ona zastosowanie na przykład w rozszerzeniach sieci WLAN, interfejsach pamięci lub w dostosowaniu do istniejących wiązek przewodów.
Elastyczność i zrównoważony rozwój
Przed opracowaniem mini-komputera firma adp MERKUR korzystała z gotowych komputerów typu „box PC” dostępnych na rynku. Urządzenia te miały jednak bardzo ograniczoną żywotność i możliwości dostosowania, co sprawiło, że konieczne stało się opracowanie własnego rozwiązania. Dzięki mini-komputerowi adp udało się ponadto zapewnić jego indywidualne dostosowanie do wymagań firmy adp MERKUR. Szczególną zaletą nowego rozwiązania jest jego zrównoważony charakter: zwroty nie muszą być utylizowane, ale mogą być ponownie wykorzystane w innych zastosowaniach.
Tak twierdzi firma adp Merkur
„Współpraca zawsze przebiegała sprawnie, bezpośrednio i konstruktywnie. Bezpośrednia obsługa sprawia, że prace rozwojowe, a także rozwiązywanie problemów, przebiegają efektywnie.”
– Daniel Marsch, kierownik zespołu ds. rozwoju w adp MERKUR –
– Daniel Marsch, kierownik zespołu ds. rozwoju w adp MERKUR –
Wymagania dotyczące złącze

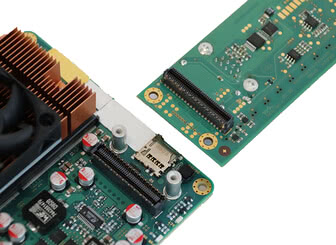

Jednak ze względu na możliwość dostosowania oraz ponownego wykorzystania pojawiają się szczególne wymagania wobec złącza (złącze), które ma łączyć płytkę nośną (płyta nośna) z modułem nakładanym. Warunkiem koniecznym była przydatność do zastosowań o dużej prędkości, w których występują szybkości transmisji danych wynoszące 16 Gbit/s i więcej. Ze względu na wymianę modułów złącze (złącze) musi być jednak również wyjątkowo wytrzymałe, aby pomimo wielokrotnego podłączania zawsze stanowiło niezawodne rozwiązanie połączeniowe. Ponadto dla firmy adp MERKUR kluczowe znaczenie miało to, aby złącze można było przylutować również od spodu płytki drukowanej i aby nie odłączało się od niej podczas tzw. lutowania od góry, czyli w procesie lutowania rozpływowego. Kolejnym ważnym aspektem było zabezpieczenie złącze przed przekręceniem podczas podłączania, aby zapewnić niezawodne połączenie i zagwarantować, że złącze nie ulegnie uszkodzeniu już podczas instalacji.
Rozwiązanie: Zero8

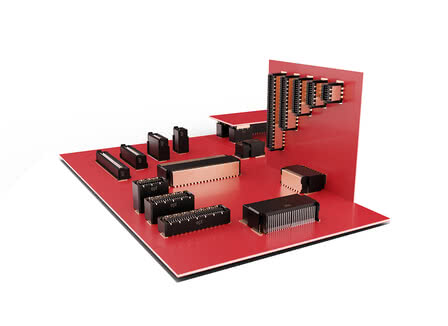

Szybkość transmisji danych, wytrzymałość, jakość i zabezpieczenie przed przekręceniem – wymagania, które spełnia złącze złącze Zero8. Uważany jest za uniwersalne rozwiązanie wśród złączy ept, ponieważ oprócz swoich właściwości związanych z wysoką prędkością i wytrzymałością oferuje również najróżniejsze warianty: dzięki temu firma adp MERKUR mogła wybierać spośród złączy kątowych, prostych, ekranowanych i nieekranowanych o różnych wysokościach i liczbie styków. Ostatecznie zdecydowano się na prostą, 80-biegunową wtyczkę Zero8, która umożliwiła połączenie typu „połączenie mezzanine” przy odległości między płytkami drukowanymi (odstęp między płytkami) wynoszącej od 10,5 do 12 mm. Dodatkowe ekranowanie zapewniło optymalną kompatybilność elektromagnetyczna i tym samym niezakłócony przepływ sygnału.
Więcej informacji na temat produktu można znaleźć tutaj:
Zero8 »
Więcej informacji na temat produktu można znaleźć tutaj:
Zero8 »
Niezawodni partnerzy
Decyzja o zakupie złącze firmy ept była dla adp MERKUR oczywista: obie firmy od wielu lat prowadzą bardzo opartą na zaufaniu współpracę. W ten sposób model Zero8 firmy ept już na wczesnym etapie znalazł się w wąskim gronie kandydatów. Decydujące znaczenie miała jednak gwarancja firmy ept, że złącze nie odpadnie z płytki drukowanej nawet podczas lutowania nad głową: „Takiej gwarancji nie otrzymuje się od ŻADNEGO innego producenta – to wzorcowe podejście!”, uważa również Daniel Marsch, kierownik zespołu w dziale rozwoju w firmie adp MERKUR.
Inne projekty
Takie zobowiązania oraz indywidualna obsługa klienta sprawiły, że firma adp MERKUR zrealizowała wraz z ept kolejne projekty wykraczające poza adp Mini-PC. W ten sposób ponownie wykorzystano Zero8: w celu podłączenia panelu sterowania automatu do gier „Zonic” do pozostałej części wiązki wiązka przewodów poszukiwano niezawodnego rozwiązania połączeniowego. Jednak dzięki pozytywnym doświadczeniom z firmą ept i jej produktem Zero8 poszukiwania nie trwały długo.
