z najwyższą skalowalnością!
Odkryj 5 supermocnych zalet rodziny produktów Zero8
Już teraz skorzystaj z najwyższej wydajności, niezawodności połączeń, ochrony sygnału, szybkości i wytrzymałości.
Rodzina produktów Zero8 firmy ept została opracowana specjalnie z myślą o wymagających zastosowaniach przemysłowych i zapewnia najwyższą skalowalność: można indywidualnie dostosować kształty, wysokość stosu oraz liczbę biegunów do własnych wymagań. Gniazda i wtyki są dostępne w wersjach low-profile, mid-profile i high-profile, zarówno w wersji prostej, jak i kątowej. Wtyk jest ponadto dostępny w wersji o bardzo wysokim profilu (x-high-profile), dzięki czemu złącze Zero8, dzięki różnym wysokościom konstrukcyjnym, może zapewnić odstępy między płytkami drukowanymi w zakresie od 6 do 21 mm. Można przy tym zamówić zmienną liczbę biegunów w zakresie od 12 do 80.
Ale to jeszcze nie wszystko. Mają Państwo również wybór w zakresie ekranowania. Obie strony pary wtyczek z ekranowaniem czy bez? A może nawet tylko jedna strona z ekranowaniem? Decyzja należy do Państwa – wszystkie wtyczki Zero8 są w każdym przypadku kompatybilne ze sobą i można je dowolnie łączyć, niezależnie od tego, czy mają ekranowanie, czy nie.
Ale to jeszcze nie wszystko. Mają Państwo również wybór w zakresie ekranowania. Obie strony pary wtyczek z ekranowaniem czy bez? A może nawet tylko jedna strona z ekranowaniem? Decyzja należy do Państwa – wszystkie wtyczki Zero8 są w każdym przypadku kompatybilne ze sobą i można je dowolnie łączyć, niezależnie od tego, czy mają ekranowanie, czy nie.
Solidna, dwustronna technologia połączeń ScaleX wytrzymuje trudne warunki panujące w zastosowaniach przemysłowych i zapewnia niezawodny kontakt nawet przy obciążeniach mechanicznych, takich jak wstrząsy i wibracje. Ponadto kompensuje tolerancje po stronie urządzenia we wszystkich kierunkach w stanie podłączonym. Dzięki ekranowaniu EMC sygnały w środowisku przemysłowym są doskonale chronione przed czynnikami zewnętrznymi, a właściwości materiałowe gwarantują szybkość transmisji danych do 16 Gbit/s. Ponadto firma ept poszła o krok dalej, projektując geometrię złącza w taki sposób, aby styki nie uległy uszkodzeniu nawet w przypadku nieprawidłowej obsługi.
Supermoc: WYDAJNOŚĆ
Oszczędność miejsca dzięki siatce o rozmiarze oczek 0,8 mm
Wszystkie złącza Zero8 charakteryzują się rozstawem styków wynoszącym 0,8 mm, co pozwala zaoszczędzić miejsce na płytce drukowanej. Pomimo niewielkiego rozstawu styki łączą się ze sobą na gładkiej powierzchni, a nie na szorstkiej krawędzi wykroju. Zapewnia to znacznie większą odporność styków na ścieranie, np. podczas mikroruchów.
Liczba styków od 12 do 80
Zero8 jest dostępny w wersjach z 12, 20, 32, 52 lub 80 stykami, co zapewnia maksymalną elastyczność zastosowania. Złącze jest dwurzędowe, tzn. w przypadku złącza 12-stykowego w jednym rzędzie znajduje się 6 styków. W razie potrzeby można również wykonać wersje o specjalnej liczbie styków, na przykład w celu uzyskania większych odległości izolacyjnych i pełzających.
Dostępne w wersji ekranowanej i nieekranowanej
Również w kwestii ekranowania mają Państwo wybór! Czy obie strony pary wtyków mają ekranowanie, czy też nie? A może tylko jedna strona? Decyzja należy do Państwa – wszystkie złącza Zero8 są w każdym razie kompatybilne między sobą i można je dowolnie łączyć, niezależnie od tego, czy są ekranowane, czy nie. W wersjach ekranowanych końcówki lutownicze styków znajdują się pod złączem, natomiast w wersjach nieekranowanych są one umieszczone po bokach, aby umożliwić kontrolę AOI w procesie produkcyjnym.

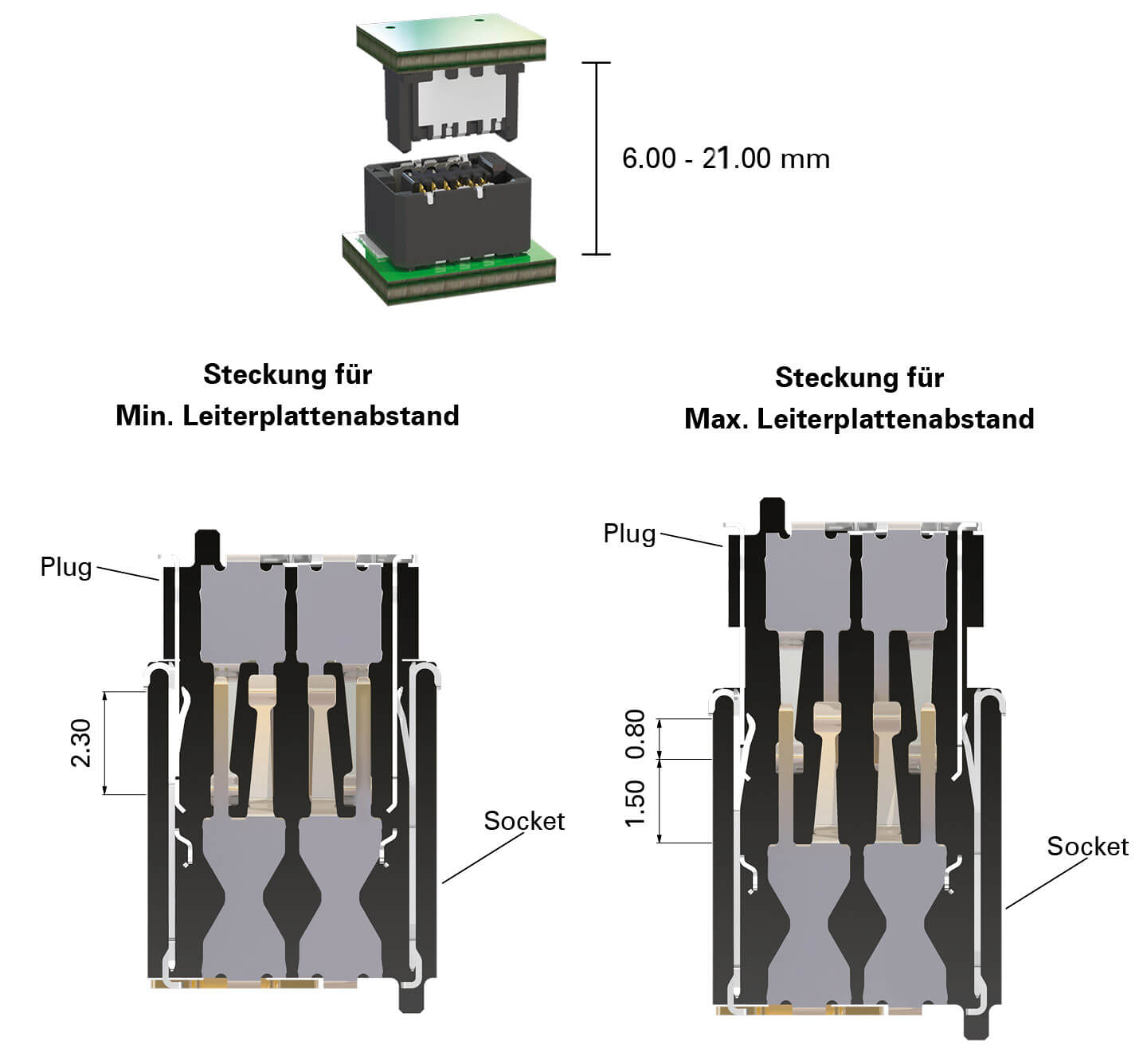

Wysokość stosu od 6 do 21 mm
Dzięki prostym wersjom konstrukcyjnym low, mid i high można uzyskać dowolny odstęp między płytkami drukowanymi w zakresie od 6 do 21 mm. Wsuwając wtyk do oporu, uzyskuje się minimalny możliwy odstęp między płytkami. Wtyk i gniazdo można wsuwac w zakresie 1,5 mm, aby uzyskać maksymalny możliwy odstęp między płytkami. Pozostałe 0,8 mm gwarantuje przy tym pewne połączenie (zabezpieczenie przed włożeniem zbyt głęboko).
Konstrukcje kątowe do zastosowań w zakresie od 90° do 180°
Dzięki połączeniu konstrukcji kątowej z konstrukcją prostą możliwe jest rozmieszczenie płytek drukowanych pod kątem 90° względem siebie, np. w przypadku płyty montażowej z kartami rozszerzeń. Połączenie dwóch konstrukcji kątowych umożliwia rozmieszczenie dwóch płytek drukowanych obok siebie pod kątem 180 stopni. Wszystko to w wersji ekranowanej lub nieekranowanej oraz w wariantach z 12, 20, 32, 52 lub 80 stykami, co zapewnia najwyższą możliwą elastyczność w zastosowaniu.
Opracowuj swoje rozwiązania z maksymalną wydajnością. Dzięki swoim funkcjom Zero8 zapewnia szybsze osiągnięcie celu, a jednocześnie pozwala skorzystać z ogromnej różnorodności wariantów. Dostępne są nawet konstrukcje kątowe do zastosowań pod kątem 90° i 180°.
Bezpłatny dokument techniczny „Highspeed i EMC” »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.
Bezpłatny dokument techniczny „Highspeed i EMC” »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.
Supermoc: BEZPIECZEŃSTWO KONTAKTOWE

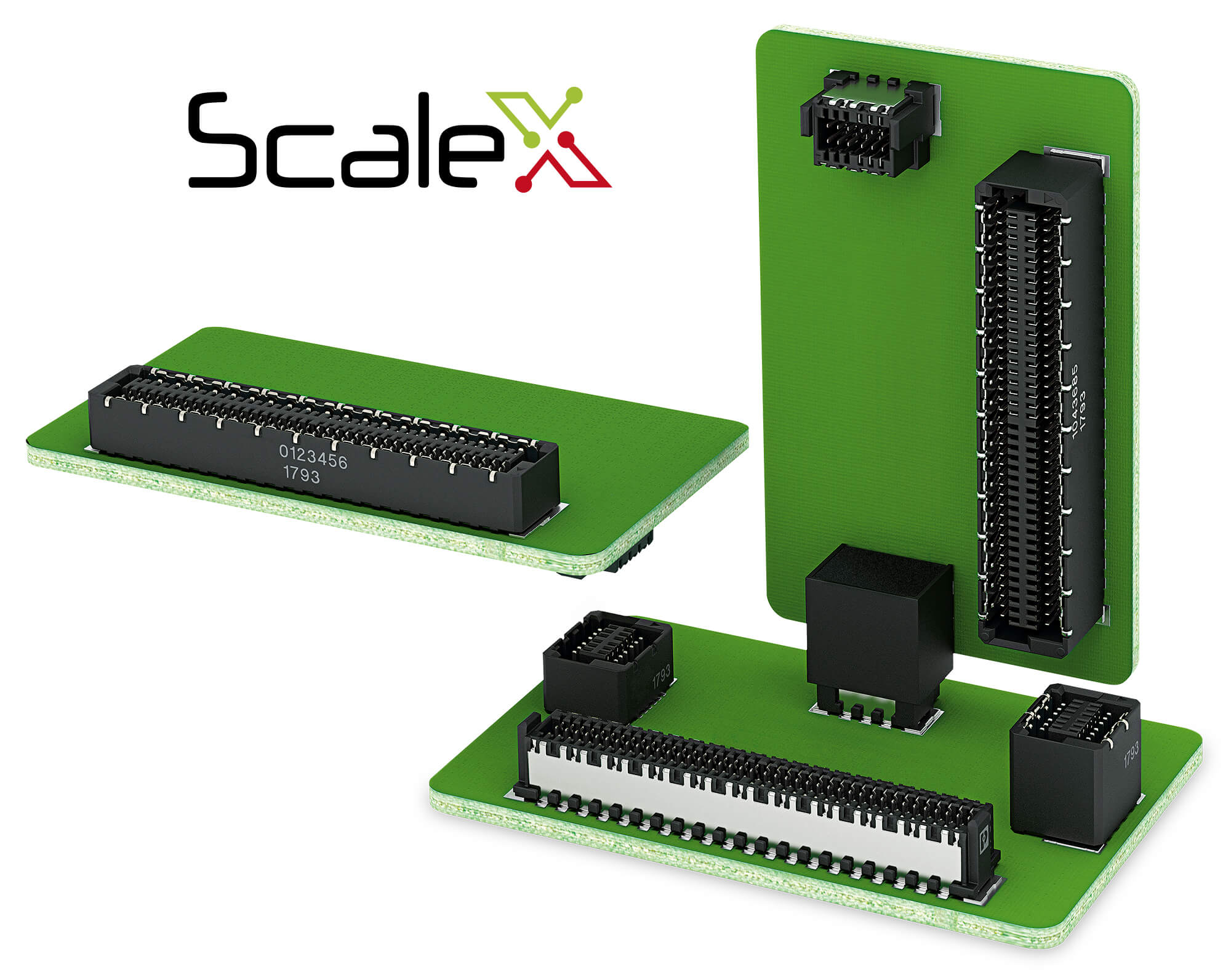

Innowacyjny system styków ScaleX
ScaleX – ta marka jest synonimem solidnej technologii stykowej w ramach systemu złączy o zmiennej skalowalności. Została ona opracowana specjalnie z myślą o połączeniu wysokiej wytrzymałości mechanicznej z doskonałymi właściwościami wysokoczęstotliwościowymi. Takie połączenie jest wyjątkowe w świecie złączy do płytek drukowanych.
Dwie powierzchnie stykowe na każdy pin
Każda para styków składa się z dwóch styków nożowych i dwóch styków sprężynowych. Ta nadmiarowość zapewnia nie tylko najwyższą niezawodność połączenia, zwłaszcza w trudnych warunkach, takich jak wstrząsy i wibracje, ale także wyjątkową trwałość i niezawodność w Państwa zastosowaniu. Ponadto wszystkie styki są umieszczone na gładkiej stronie powierzchni stykowej, a nie na szorstkiej krawędzi wykroju, jak w przypadku wielu innych zminiaturyzowanych złączy.
Odporny na wstrząsy i wibracje
Podwójne zabezpieczenie wszystkich styków oraz ich umieszczenie wyłącznie na gładkich, walcowanych powierzchniach zapewnia wyjątkowo wysoką odporność na wstrząsy i wibracje. Złącza Zero8 zostały poddane szczegółowym testom i certyfikacji zgodnie z normą IEC 60512. Chętnie udostępnimy Państwu nasze szczegółowe raporty z testów.
Wysoka odporność na przełożenie
Każda włożona para styków gniazda i wtyku charakteryzuje się zakresem wkładania wynoszącym co najmniej 0,8 mm, co odpowiada odległości od punktu styku do końcówki styku, czyli punktu, w którym kontakt przestałby istnieć. Ten zakres wkładania wynoszący co najmniej 0,8 mm zapewnia odpowiednio dużą kompensację tolerancji, a tym samym najwyższe bezpieczeństwo w każdym zastosowaniu. Podczas wkładania wtyczki do gniazda do oporu obszar nadmiarowy zwiększa się do 2,3 mm na parę styków.
Wytrzymałość na co najmniej 500 cykli wtykania
Styki złącza Zero8 zostały zaprojektowane tak, aby zapewnić niezawodne połączenie nawet po 500 cyklach wtykania, nawet pod wpływem cykli temperaturowych i szkodliwych gazów. Nawet jeśli styki nie są łączone ze sobą 500 razy, cykle wtykania stanowią odpowiednie kryterium pozwalające ocenić, w jakim stopniu złącza pozostają sprawne przy wielokrotnych cyklach temperaturowych lub wibracjach („korozja cierna”).
To również Państwa zachwyci – rodzina złączy Zero8 przekonuje dzięki innowacyjnej technologii ScaleX. Solidne i dwustronne złącza te sprawdzają się w trudnych warunkach zastosowań przemysłowych i zapewniają niezawodne połączenie. Nawet w ekstremalnych warunkach otoczenia oraz przy obciążeniach mechanicznych, takich jak wstrząsy i wibracje.
Bezpłatny raport techniczny na temat wytrzymałości »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdą Państwo tutaj.
Bezpłatny raport techniczny na temat wytrzymałości »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdą Państwo tutaj.
Supermoc: OCHRONA PRZED SYGNAŁAMI

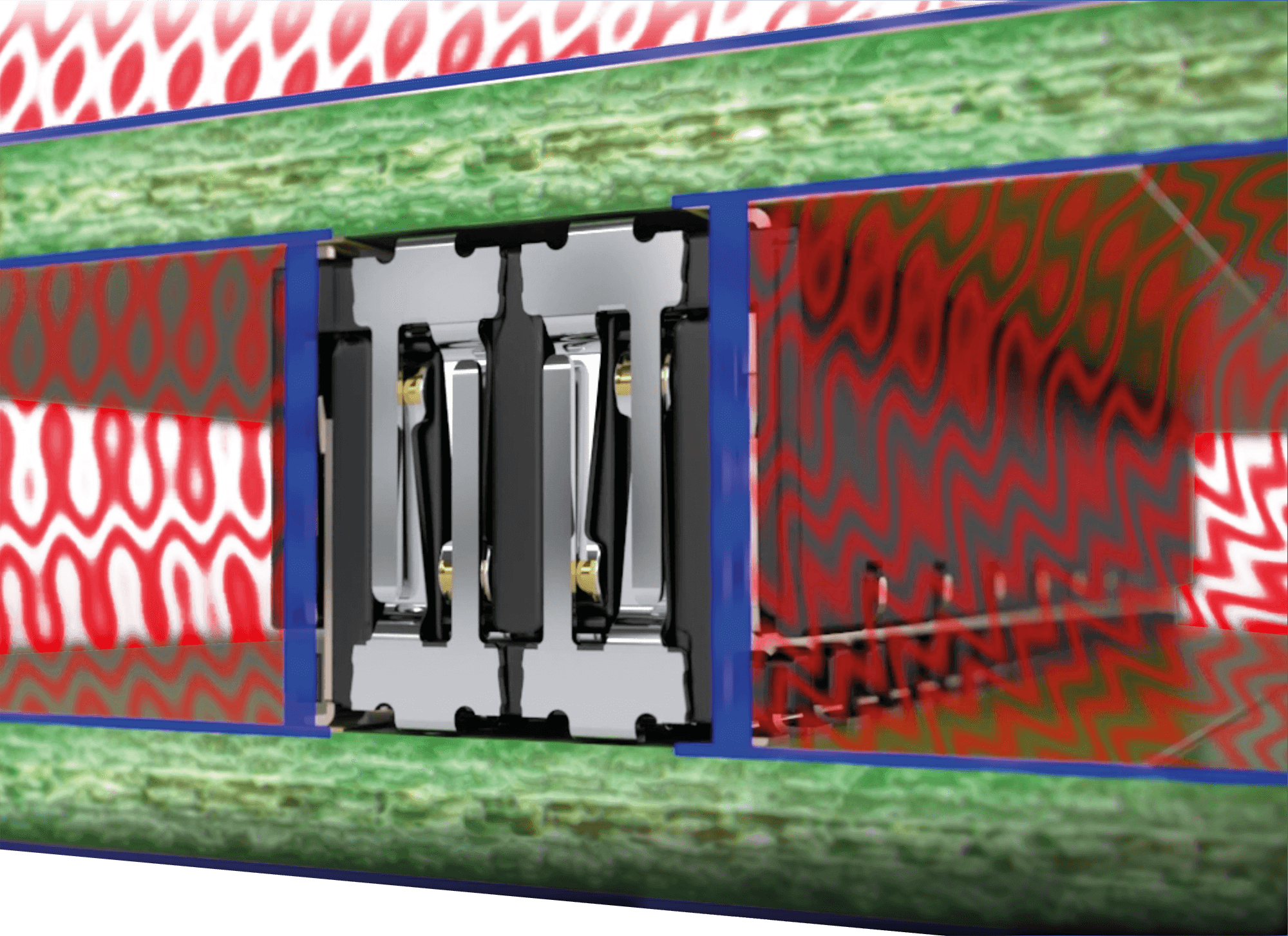

Nowo opracowana koncepcja ekranowania elektromagnetycznego
Podczas projektowania modelu Zero8 zwrócono szczególną uwagę na dwustronne ekranowanie. Zapewnia to bezzakłóceniową transmisję danych, co jest niezbędne w wielu zastosowaniach, np. w ramach Industry 4.0 lub IoT. Zastosowany materiał ekranujący jest specjalnie dostosowany do wysokich wymagań w zakresie kompatybilności elektromagnetycznej.
Optymalne odprowadzanie prądów zakłócających
Blachy ekranujące mają dużą powierzchnię i są wyposażone w niewielką liczbę przerw, co zapewnia maksymalną skuteczność ekranowania. Ponadto duża liczba punktów styku blachy ekranującej z płytką drukowaną umożliwia optymalne odprowadzanie prądów zakłócających. Na przykład w przypadku 20-stykowego złącza na odcinku blachy ekranującej o długości 8 mm znajduje się łącznie 5 punktów lutowniczych łączących ją z płytką drukowaną.
Indukcyjność sprzężenia wynosząca maksymalnie 10 pikohenrów
W ramach szczegółowych testów przeprowadzonych we specjalistycznym laboratorium najpierw zasymulowano wpływ natężenia pola elektrycznego i magnetycznego, a następnie zweryfikowano go w ramach badań eksperymentalnych. Uzyskane wyniki są znakomite i w razie potrzeby mogą zostać udostępnione. Jednym z kluczowych wyników pomiarów było osiągnięcie indukcyjności sprzężenia wynoszącej maksymalnie 10 pH przy zastosowaniu złączy Zero8.
Alternatywnie również bez ekranowania
Również w kwestii ekranowania mają Państwo wybór! Czy obie strony pary złączy mają ekranowanie, czy też nie? A może tylko jedna strona? Decyzja należy do Ciebie – wszystkie złącza Zero8 są w każdym razie kompatybilne ze sobą i można je dowolnie łączyć, niezależnie od tego, czy są ekranowane, czy nie. W wersjach ekranowanych końcówki lutownicze styków znajdują się pod złączem, natomiast w wersjach nieekranowanych znajdują się one po bokach, aby umożliwić kontrolę AOI w procesie produkcyjnym.
Nowo opracowana koncepcja ekranowania dwustronnego złączy Zero8 gwarantuje bezzakłóceniową transmisję danych z dużą prędkością w środowisku przemysłowym. Zastosowany materiał ekranujący nadaje się szczególnie do komponentów o wysokich wymaganiach w zakresie kompatybilności elektromagnetycznej i gwarantuje indukcyjność sprzężenia wynoszącą maksymalnie 10 pikohenrów dla złącza.
Bezpłatny raport techniczny „Wysoka prędkość i kompatybilność elektromagnetyczna” »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.
Bezpłatny raport techniczny „Wysoka prędkość i kompatybilność elektromagnetyczna” »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.

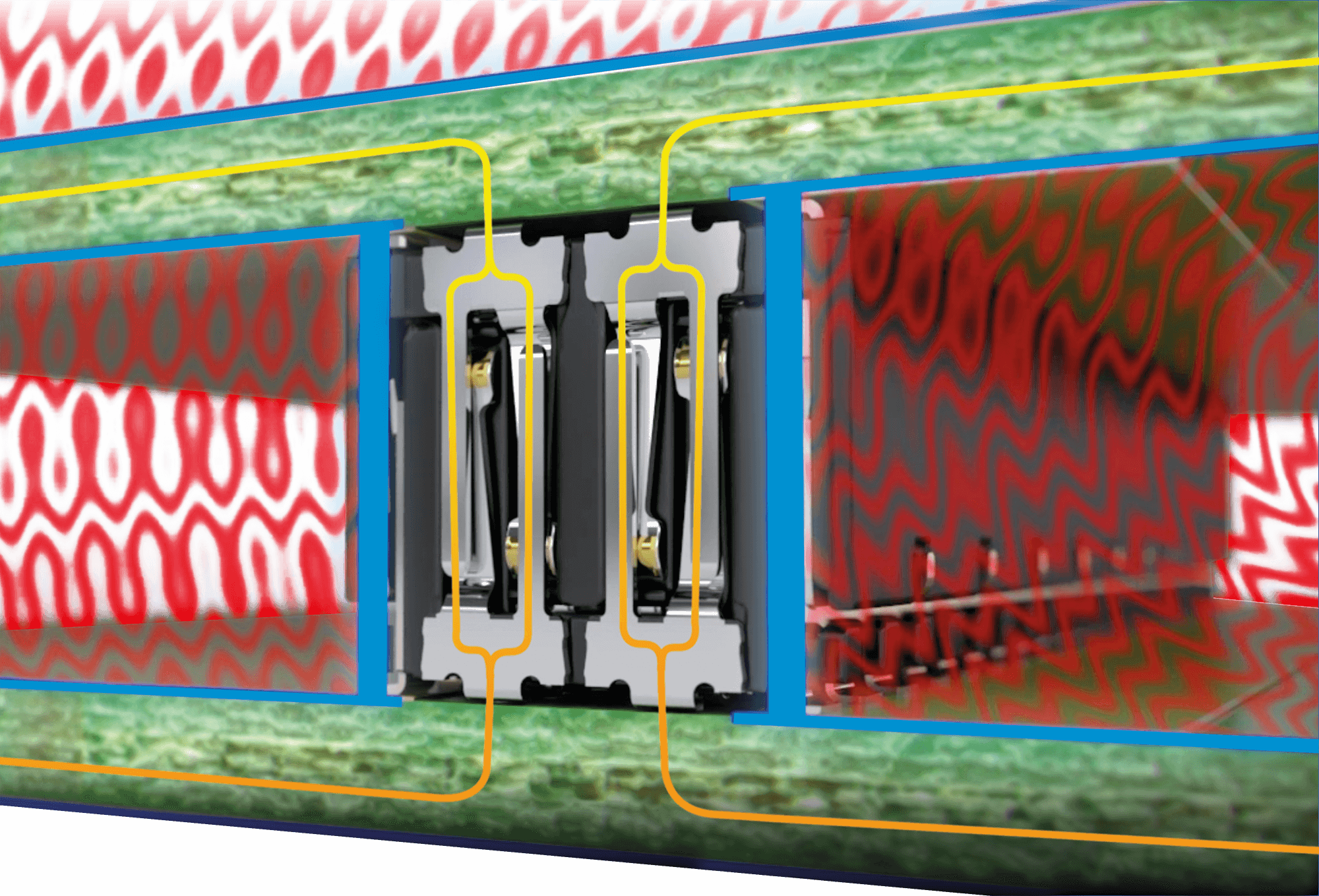

Supermoc: PRĘDKOŚĆ
Obsługa standardów PCIe 4.0 i Industrial Ethernet
Złącza Zero8 spełniają wymagania specyfikacji PCI Express Gen. 4 oraz Industrial Ethernet, które są niezbędne w wielu zastosowaniach, np. w ramach Przemysłu 4.0 lub IoT. Oprócz tłumienia wtrąceniowego, Zero8 wykazuje bardzo dobre właściwości pod względem tłumienia odbicia wstecznego i przesłuchu.
Transmisja sygnału HF 16 Gbit/s +
Złącza Zero8 idealnie nadają się do zastosowań o szybkości transmisji danych do 16 Gbit/s. Ze względu na bardzo dobre właściwości w zakresie tłumienia wtrąceniowego, Zero8 może być stosowany nawet w zastosowaniach do 25 Gbit/s. Ta wyjątkowa przydatność łączy się z niezwykle solidnym i wytrzymałym systemem styków, przeznaczonym do wymagających warunków, takich jak wstrząsy, wibracje czy szkodliwe gazy. To połączenie jest wyjątkowe.
Dodatkowa ochrona sygnału dzięki ekranowaniu
Koncepcja ekranowania dwustronnego gwarantuje bezzakłóceniową transmisję danych z dużą prędkością w środowisku przemysłowym. Dzięki wielokrotnym połączeniom na obu płytkach drukowanych niezawodnie odprowadza prądy zakłócające. Koncepcja ekranowania chroni z jednej strony złącze przed oddziaływaniem elektromagnetycznym (działa jako pochłaniacz zakłóceń), a z drugiej strony sąsiednie elementy, gdy to złącze stanowi źródło zakłóceń.
Dostępne modele SI
Produkt Zero8 został najpierw dokładnie zasymulowany pod kątem właściwości w zakresie częstotliwości radiowych, a następnie przetestowany w warunkach laboratoryjnych. Do Państwa dyspozycji są miarodajne raporty z testów oraz modele SI do symulacji w Państwa zastosowaniach.
HighSpeed to magiczna formuła rodziny produktów Zero8 firmy ept. Symulacje z wykorzystaniem systemu złączy Zero8 przy prędkości 16 Gbit/s wykazują doskonałą integralność sygnału, dzięki czemu idealnie nadają się do zastosowań w standardach PCIe 4.0 i Industrial Ethernet. Chętnie udostępnimy parametry S do Państwa symulacji aplikacji.
Bezpłatny dokument techniczny „Highspeed i EMC” »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.
Bezpłatny dokument techniczny „Highspeed i EMC” »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.
Supermoc: WYTRZYMAŁOŚĆ
Ochrona wszystkich kontaktów
Zero8 zostało zaprojektowane w taki sposób, aby styki nie uległy uszkodzeniu nawet w przypadku nieprawidłowej obsługi. Styki są ukryte w korpusie izolacyjnym, dzięki czemu są optymalnie chronione przed ewentualnymi czynnikami mechanicznymi, takimi jak np. dotknięcie. Zapewnia to najwyższy poziom bezpieczeństwa dla Państwa zastosowania.
Zabezpieczenie przed przekręceniem podczas podłączania
Wbudowana w korpus izolacyjny polaryzacja zapobiega nieprawidłowemu podłączeniu spowodowanemu przekręceniem złączy. Oznacza to, że wtyk i gniazdo można połączyć tylko wtedy, gdy są ustawione w określonym kierunku. Ponadto wyraźne elementy prowadzące w korpusie izolacyjnym ułatwiają bezpieczne podłączenie.
Odciążenie mechaniczne dzięki dwóm blokadom deski
Na płytce drukowanej przylutowuje się po dwa elementy zabezpieczające na każde złącze, co zapewnia odciążenie mechaniczne styków sygnałowych. Dzięki temu podczas rozłączania wtyku i gniazda zapobiega się oderwaniu styków sygnałowych od miejsca lutowania.

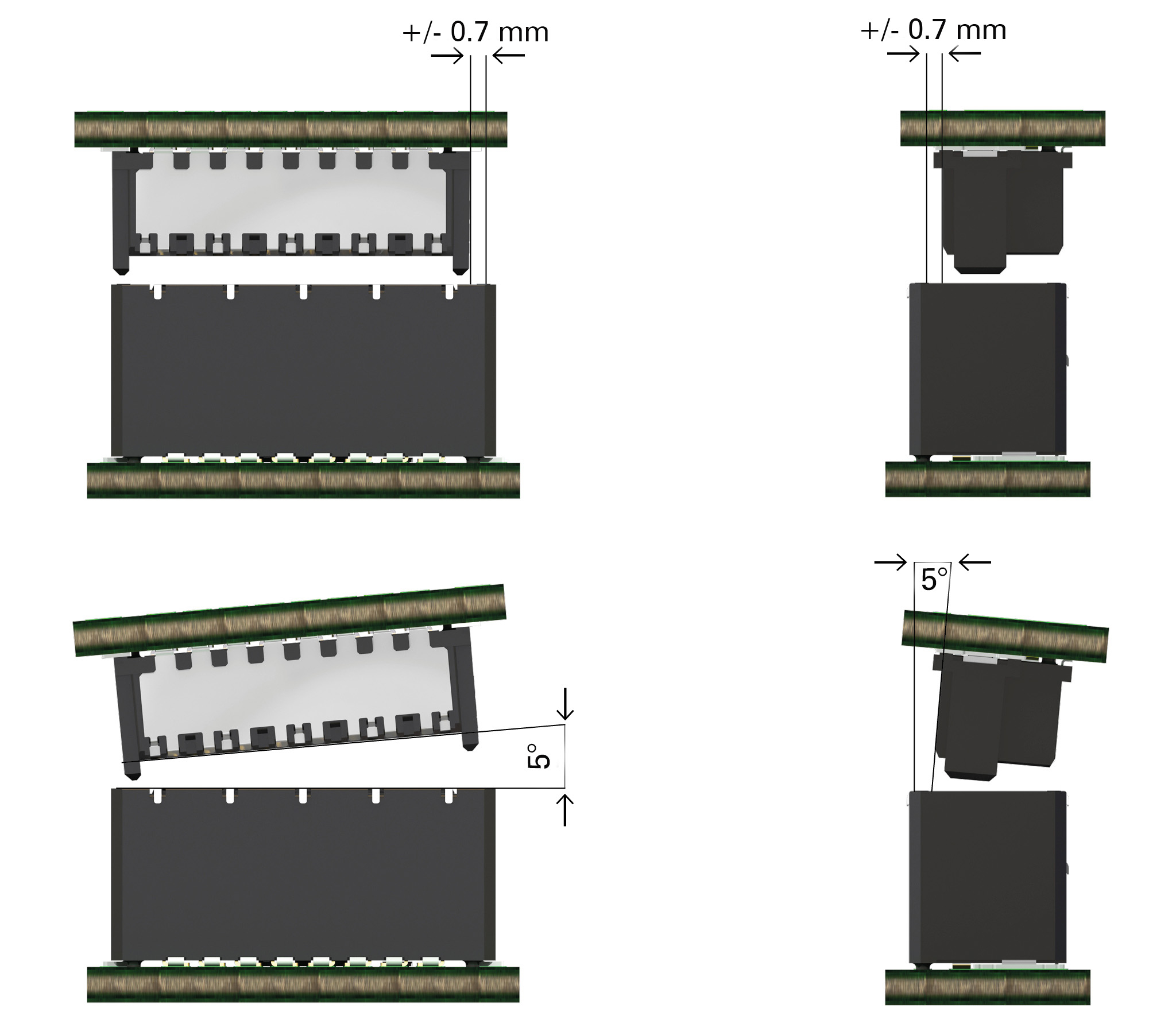

Kompensacja przesunięcia do 0,7 mm podczas montażu
Fazowanie na krawędziach elementów izolacyjnych pozwala wtykowi i gniazdu na wyrównanie przesunięcia do 0,7 mm podczas podłączania. Podczas podłączania styki nożowe i sprężynowe są do siebie dopasowywane w taki sposób, aby zapewnić pewne połączenie styków i zapobiec tzw. „włożeniu za głęboko”.
Duża kompensacja tolerancji podczas pracy
Po podłączeniu gniazdo i wtyk mogą tolerować wzajemne przesunięcie wynoszące do 0,4 mm. Zapewnia to dużą swobodę w zakresie tolerancji w Państwa zastosowaniach. Ponadto umożliwia to umieszczenie kilku par złączy na jednej płytce drukowanej bez utraty niezawodności połączeń.
Jeśli wszystkie najważniejsze funkcje uzupełnia jeszcze ogromna wytrzymałość, to jest to Zero8 firmy ept. Niezależnie od tego, czy chodzi o sprytne zabezpieczenie przed skręceniem podczas podłączania, czy o kompensację przesunięcia do 0,7 mm podczas montażu – Zero8 spełnia wszystkie obietnice.
Bezpłatny raport techniczny dotyczący wytrzymałości »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.
Bezpłatny raport techniczny dotyczący wytrzymałości »
Zamów bezpłatny zestaw próbek »
Więcej informacji znajdziesz tutaj.
