Złącza wtykowe montowane są w technologii montażu powierzchniowego (SMT). Lutowanie odbywa się bezpośrednio na płytce drukowanej.
Produkty o liczbie pinów od 20 do 140 są dostarczane w standardowym opakowaniu typu „tape and reel”, co umożliwia w pełni zautomatyzowaną obróbkę za pomocą maszyn typu „pick-and-place”.
Złącza o liczbie biegunów od 160 do 200 są standardowo pakowane w tacki, na życzenie możliwe jest również opakowanie typu tape and reel. Wykorzystuje ono jednak szerszą taśmę, która jest mniej popularna.

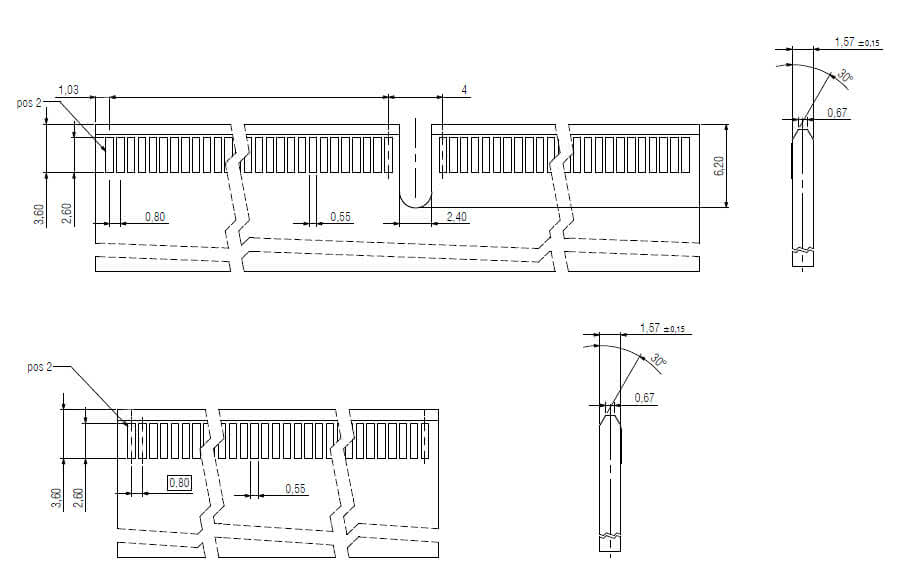

Kształt i wymiary płytki drukowanej można znaleźć na poniższym rysunku. W przypadku złoconych pól zalecamy zastosowanie twardego złota. Dalsze szczegóły można znaleźć na rysunku produktu.

Dzięki systemom wtykowym typu „direct” można osiągnąć wysokie prędkości transmisji danych. W porównaniu z systemami wtykowymi dwuczęściowymi nie występują tu negatywne wpływy drugiego złącza na sygnał. Wynika to przede wszystkim z mniejszej liczby punktów styku, mniejszej liczby zmian przekroju poprzecznego przewodu oraz związanych z tym mniejszych zmian kierunku sygnału.
W ten sposób można osiągnąć wysoką wydajność nawet przy niewielkiej powierzchni. Dodatkowo w porównaniu z dwuczęściowymi systemami wtykowymi zmniejsza się rezystancja przejściowa, co skutkuje zwiększoną nośnością prądową.

System złączy EC.8 obsługuje karty rozszerzeń o grubości 1,60 mm. Ponadto, przy liczbie styków wynoszącej co najmniej 80, wbudowany jest element zabezpieczający, który zapobiega nieprawidłowemu podłączeniu. W wersji 60-stykowej element ten można opcjonalnie pominąć.
System złączy EC.8 odpowiada powszechnie stosowanym standardom rynkowym i jest kompatybilny z popularnymi płytkami drukowanymi.

Ze względu na swoją wszechstronność złącza wtykowe EC.8 znajdują szerokie zastosowanie w wielu branżach. Na przykład w dziedzinie techniki automatyki i urządzeń IoT wykorzystuje się je ze względu na niewielki rozstaw styków oraz wysokie prędkości transmisji danych.

Dopuszczalne jest przesunięcie kątowe do 5° w kierunku wzdłużnym i poprzecznym. Dopuszczalne jest przesunięcie o 0,
7 mm w kierunku prostopadłym oraz o 0,6 mm w kierunku równoległym do osi wzdłużnej wtyku.

Prędkość transmisji danych wynosi 28 Gbit/s. Poniższy wykres przedstawia zależność tłumienia wtrąceniowego od częstotliwości.

140-stykowe złącze umożliwia przepływ prądu o natężeniu do 3,2 A przy temperaturze otoczenia wynoszącej 20°C. Aby uzyskać bardziej szczegółowe informacje, prosimy o kontakt pod adresem sales@ept.de

Tak, złącza EC.8 firmy ept są komponentami posiadającymi certyfikat UL w Stanach Zjednoczonych i Kanadzie.

RoHS (Restriction of the use of certain Hazardous Substances) to dyrektywa w sprawie ograniczenia stosowania niektórych substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
Potwierdzamy, że złącza EC.8 firmy ept są zgodne z dyrektywą RoHS 2011/65/UE, zgodnie z certyfikatem RoHS. Więcej informacji można znaleźć w sekcji RoHS i REACH
