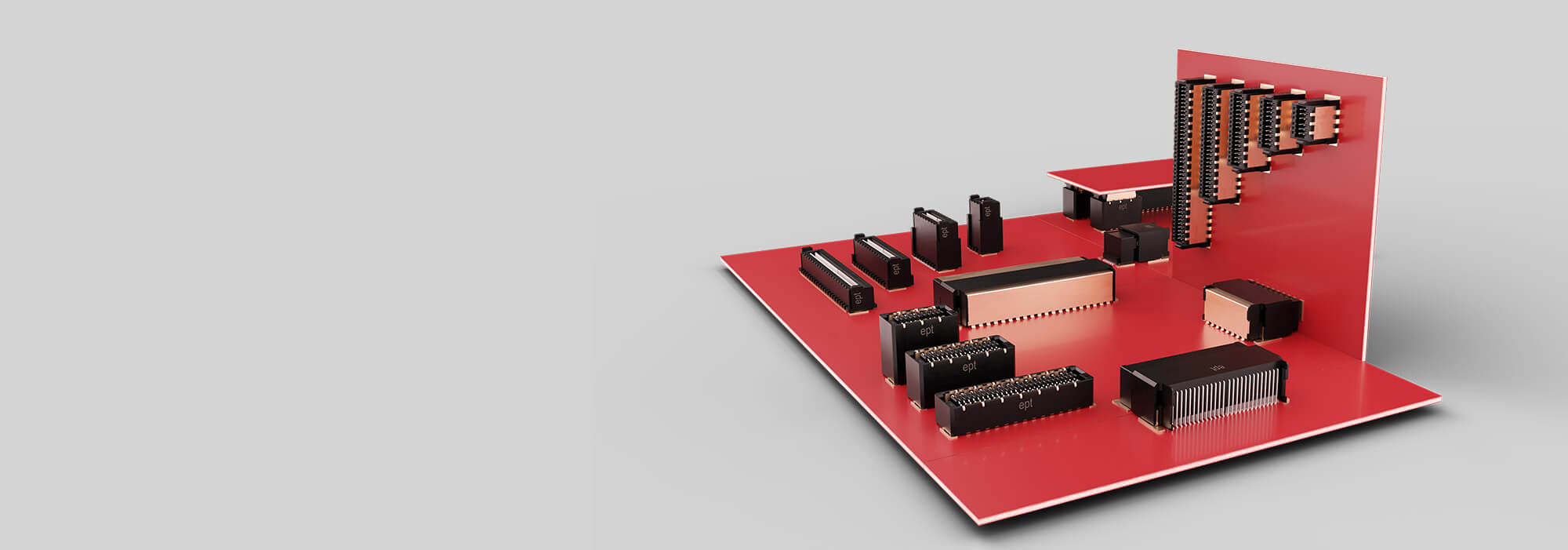

Odpowiednie połączenie płytka-płytka do każdego zastosowania
Twoje rozwiązanie jednopłytkowe już nie wystarcza? Dzięki naszym złączom typu „złącze” typu „Board to Board” zyskujesz swobodę rozbudowy swoich rozwiązań jednopłytkowych. Oferujemy odpowiednie połączenie typu „Board to Board” dostosowane do Twojego zastosowania. Szeroki zakres zastosowań obejmuje zarówno wytrzymałe złącza do płytek drukowanych przeznaczone do wiertarek udarowych, jak i szybkie złącza typu „Board to Board” typu „Mezzanine” do komputerów high-tech. Dzięki naszym złączom PCB-PCB oferujemy szybkości transmisji danych od 3 Gbit/s do ponad 16 Gbit/s. Nasze złącza do płytek drukowanych mają liczbę styków od 12 do 440. Jeśli nie ma miejsca na bezpośrednie połączenie typu „Board to Board”, nasze wytrzymałe złącze One27 do płytek drukowanych Leiterplatten-złącze oferuje również opcję połączenia typu „przewód-płytka”.
Przejdź do wyszukiwarka produktów »
Przejdź do wyszukiwarka produktów »
Złącza typu „board-to-board” (złącze): porównanie
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Odpowiednie złącze płytka-płytka do Twojego zastosowania
Najważniejszymi cechami wyróżniającymi złącza do płytek drukowanych SMT są szybkości transmisji danych oraz raster. Im mniejszy raster i im wyższa wymagana prędkość połączenia, tym większe i bardziej skomplikowane jest zaprojektowanie płytki. Ogólnie rzecz biorąc, złącze typu „board-to-board” (złącze) lub przewód-płytka (złącze) stanowi źródło zakłóceń w trasie transmisji. W tym przypadku należy zwrócić szczególną uwagę na impedancję, tłumienność wtrąceniową oraz przesłuch. Im wyższa jakość złącza do płytek drukowanych, tym mniejsze są zakłócenia w transmisji danych.
ROBUST

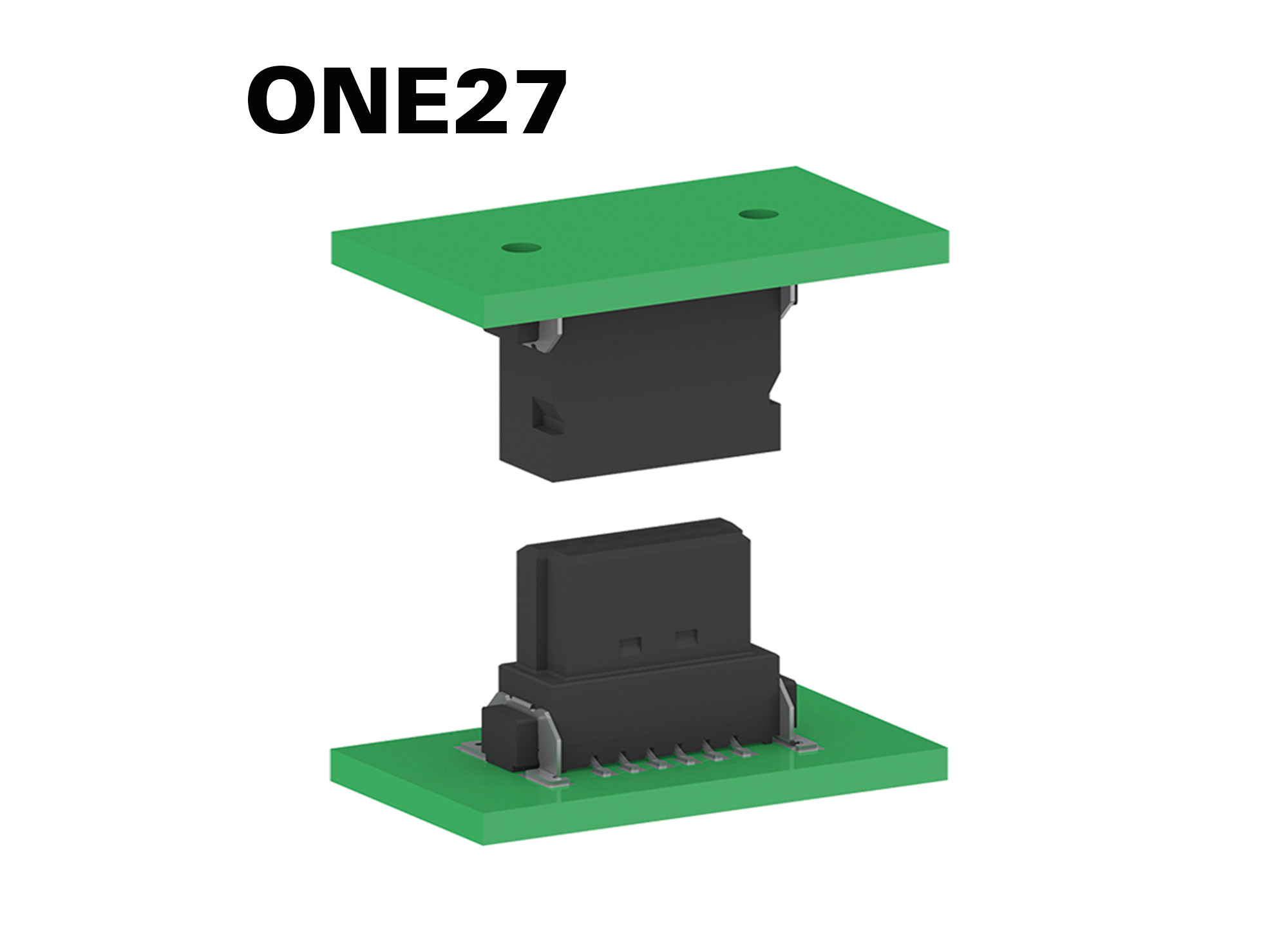

Nasze solidne i sprawdzone od dawna złącze One27-złącze osiąga szybkość transmisji wynoszącą 3 Gbit/s. Przy raster wynoszącym 1,27 mm jest ono dostępne w wersjach od 12 do 80 liczb styków. Umożliwia to realizację odstępu między płytkami w zakresie od 8 do 13,8 mm. Dzięki zastosowaniu złącza One27 płytki drukowane można łączyć ze sobą równolegle, pod kątem kątowy, poziomo oraz w konfiguracji przewód-płytka.
Więcej informacji na temat One27 »
Nasze solidne i sprawdzone od dawna złącze One27-złącze osiąga szybkość transmisji wynoszącą 3 Gbit/s. Przy raster wynoszącym 1,27 mm jest ono dostępne w wersjach od 12 do 80 liczb styków. Umożliwia to realizację odstępu między płytkami w zakresie od 8 do 13,8 mm. Dzięki zastosowaniu złącza One27 płytki drukowane można łączyć ze sobą równolegle, pod kątem kątowy, poziomo oraz w konfiguracji przewód-płytka.
Więcej informacji na temat One27 »
HIGH SPEED, PARALLEL

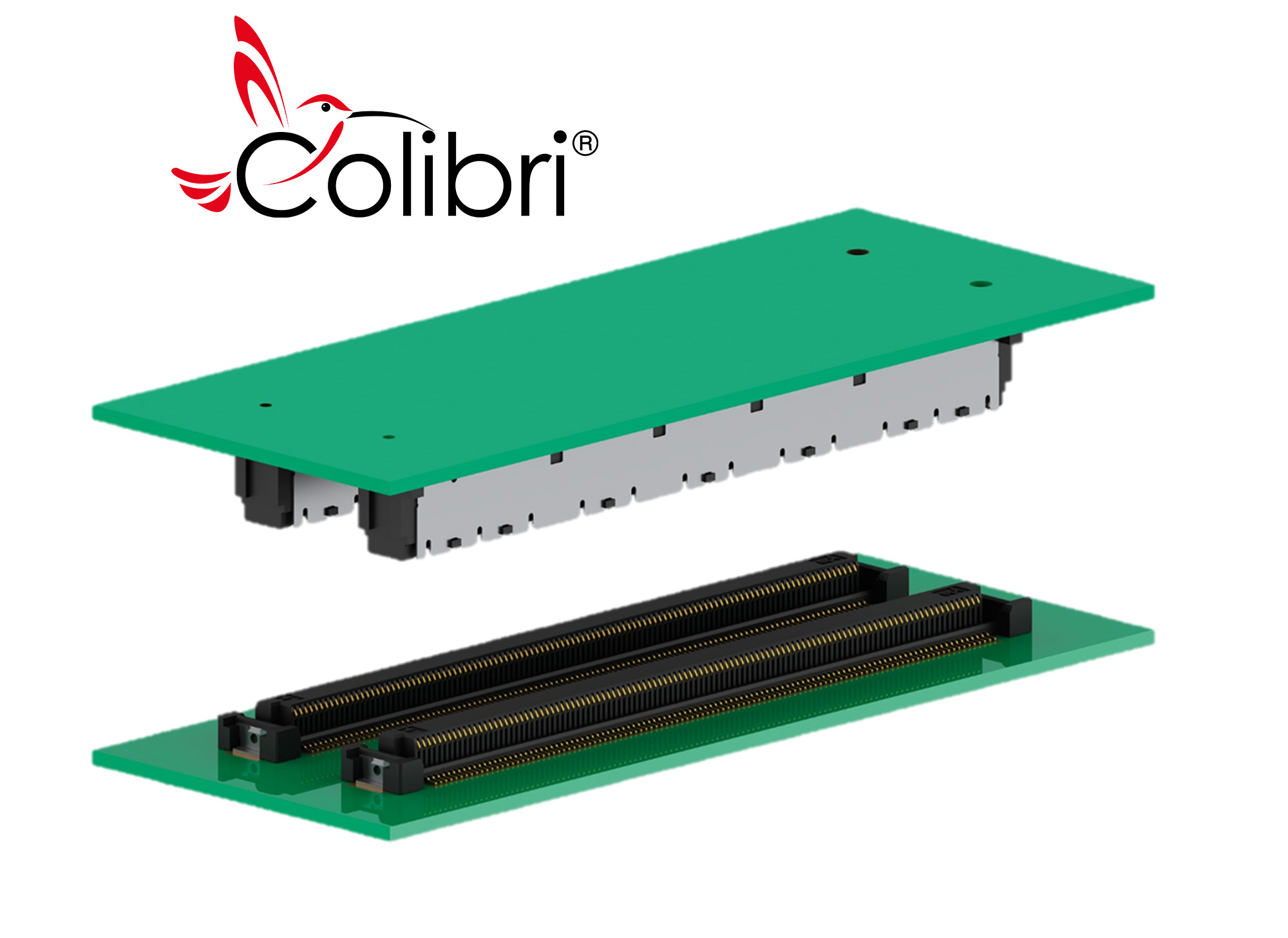

Nasze złącze do płytek drukowanych ept Colibri Leiterplatten-złącze oferuje szybkość transmisji danych wynoszącą odpowiednio 10 Gbit/s i 16 Gbit/s. [SG1] Warianty złącza typu „board-to-board” o raster 0,5 mm mają liczbę styków od 40 do 220. Możliwe są odstępy między płytkami od 5 mm do 8 mm. Złącze Colibri charakteryzuje się doskonałymi właściwościami transmisji danych, a płytki można układać równolegle [SG2]. Złącze ept Colibri typu PCB-to-PCB zostało opracowane z myślą o zastosowaniach COM-Express z 220 i 440 stykami. Jednak zakres zastosowań tego złącza typu „złącze” znacznie się od tego czasu poszerzył.
Więcej informacji na temat Colibri »
Nasze złącze do płytek drukowanych ept Colibri Leiterplatten-złącze oferuje szybkość transmisji danych wynoszącą odpowiednio 10 Gbit/s i 16 Gbit/s. [SG1] Warianty złącza typu „board-to-board” o raster 0,5 mm mają liczbę styków od 40 do 220. Możliwe są odstępy między płytkami od 5 mm do 8 mm. Złącze Colibri charakteryzuje się doskonałymi właściwościami transmisji danych, a płytki można układać równolegle [SG2]. Złącze ept Colibri typu PCB-to-PCB zostało opracowane z myślą o zastosowaniach COM-Express z 220 i 440 stykami. Jednak zakres zastosowań tego złącza typu „złącze” znacznie się od tego czasu poszerzył.
Więcej informacji na temat Colibri »
HIGH SPEED, ROBUST, PARALLEL LUB KĄTOWY

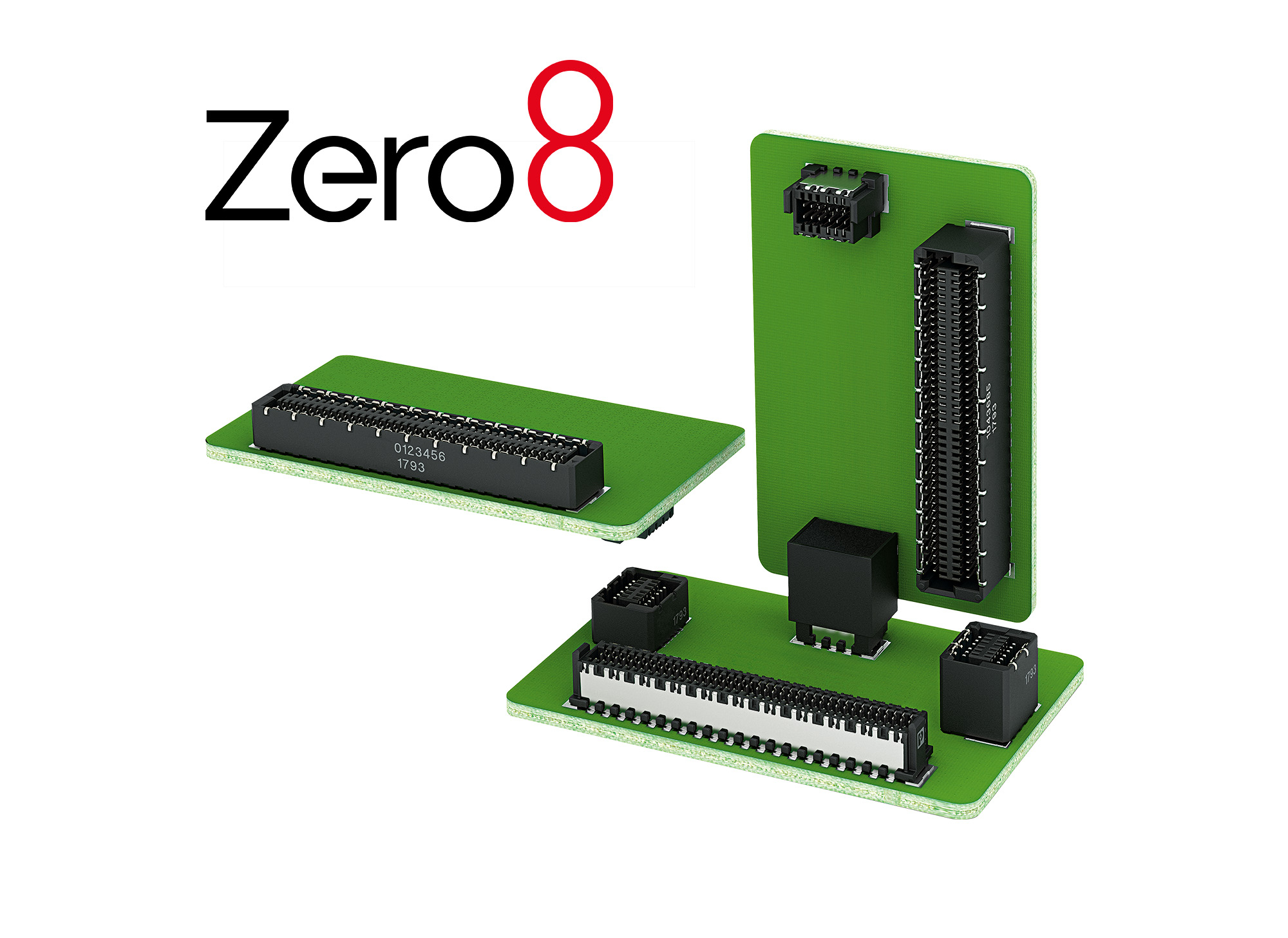

Nasze złącze ept Zero.8 typu „board-to-board” zapewnia szybkość transmisji danych do 16+ Gbit/s. Przy raster wynoszącym 0,8 mm oraz dzięki technologii ScaleX liczba styków wynosi od 12 do 80 biegunów. Złącze PCB-to-PCB jest dostępne w wersji ekranowany i nieekranowany. Możliwe są odległości między płytkami w zakresie od 6 do 21 mm. W porównaniu z Leiterplatten-złącze, tym złączem typu „board-to-board” można się posłużyć jako równoległym złączem do płytek drukowanych lub jako złączem kątowym bezpośrednim. Dzięki temu złączu typu „board-to-board” znacznie wzrasta opłacalność projektu. Duża różnorodność wariantów umożliwia rozbudowę złącza PCB-PCB we wszystkich kierunkach.
Więcej informacji o Zero8 »
Nasze złącze ept Zero.8 typu „board-to-board” zapewnia szybkość transmisji danych do 16+ Gbit/s. Przy raster wynoszącym 0,8 mm oraz dzięki technologii ScaleX liczba styków wynosi od 12 do 80 biegunów. Złącze PCB-to-PCB jest dostępne w wersji ekranowany i nieekranowany. Możliwe są odległości między płytkami w zakresie od 6 do 21 mm. W porównaniu z Leiterplatten-złącze, tym złączem typu „board-to-board” można się posłużyć jako równoległym złączem do płytek drukowanych lub jako złączem kątowym bezpośrednim. Dzięki temu złączu typu „board-to-board” znacznie wzrasta opłacalność projektu. Duża różnorodność wariantów umożliwia rozbudowę złącza PCB-PCB we wszystkich kierunkach.
Więcej informacji o Zero8 »
Łączenie płytek drukowanych – wskazówki dotyczące projektowania
Już na stosunkowo wczesnym etapie prac projektowych programista musi zastanowić się nad odpowiednim rozwiązaniem w zakresie bezpośredniego połączenia płytek drukowanych. Zebraliśmy dla Państwa najważniejsze pytania, na które warto odpowiedzieć przed rozpoczęciem prac:
- Czy rozwiązanie jednopłytkowe jest wystarczające?
- Ile sygnałów musi obsługiwać złącze typu „board-to-board”?
- Ile miejsca może zajmować złącze typu „board-to-board” na płytce drukowanej?
- Jaką prędkość szybkość transmisji musi osiągać złącze typu „PCB-to-PCB”?
- Jakie są wymagania dotyczące impedancji, tłumienności wtrąceniowej i przesłuchu?
- Jaki jest maksymalny rozmiar modułu?
- W jaki sposób płytki powinny być ze sobą połączone?
- Czy potrzebne jest złącze do płytek drukowanych ułożone równolegle?
- Czy złącze „Board to Board” (złącze) musi być zamontowane pod kątem kątowy?
- A może jedyną możliwością jest połączenie płytek drukowanych za pomocą przewodu-płytki?
- Jakie elementy określają minimalną odległość między płytkami?
- Jakie są oczekiwania dotyczące kompatybilności elektromagnetycznej?
- Jak ważna jest odporność na wstrząsy i wibracje, zwłaszcza w przypadku urządzeń mobilnych?
- Jak ważne jest odprowadzanie ciepła? Czy inne rozmieszczenie elementów przy pomocy odpowiedniego złącza płytka-płytka może poprawić odprowadzanie ciepła i zarządzanie temperaturą?
- Jakie są warunki atmosferyczne, w których działa urządzenie końcowe?
- Czy kwestie związane z zakłóceniami elektromagnetycznymi (EMI) i radiowymi (RFI) wymagają rozdzielenia funkcji od ekranowanie częstotliwości wysokich (HF) w części obwodu?
- Czy należy się spodziewać, że wejścia/wyjścia skierowane na zewnątrz będą musiały być wymieniane raczej na miejscu?
Od komputera jednopłytkowego do komputera przemysłowego:
dzięki odpowiedniemu złączu płytka-płytka nie ma problemu
Wraz z postępującą industrializacją i automatyzacją wymagania stawiane systemom stale rosną. Często popularne rozwiązania jednopłytkowe osiągają swoje granice i wymagają rozbudowy. Prostym i niezawodnym rozwiązaniem są złącza typu board-to-złącze.
Złącza typu board-to-board zapewniają maksymalną elastyczność podczas łączenia i rozłączania płytek drukowanych. Ich głównym zadaniem jest przesyłanie sygnałów i prądu. Z reguły para złączy typu „para złączy” (złącze płytka-płytka) składa się z listwy z złącze męskie oraz listwy z złącze żeńskie. Wysoka jakość naszych złączy ept wynika między innymi z idealnego dopasowania obu połówek złącza do siebie. Kompleksowa wiedza na temat geometrii styków, materiału styków i pokrycie styku, a także geometrii i materiału korpusu izolacyjnego zapewniającego optymalną odległość powietrzną i pełzającą, sprawia, że złącza ept są Państwa niezawodnym partnerem. Możliwość zautomatyzowanej obróbki dzięki doskonałej koplanarności jest oczywista.
Jak już wspomniano, dzięki zastosowaniu par złączy płytki drukowane można łatwo łączyć ze sobą, zachowując maksymalną niezawodność. Otwiera to możliwość rozbudowy płyty głównej (płyta główna) o karty córki. Dzięki przemyślanej konstrukcji można łączyć ze sobą dowolną liczbę płytek drukowanych. Czynnikiem ograniczającym jest obudowa zewnętrzna. Płytki drukowane można układać równolegle lub łączyć ze sobą pod kątem 90°. Możliwe są również rozwiązania typu „przewód-płytka”. Ponieważ gęstość upakowania i szybkość transmisji danych stale rosną, karty mezzanine stanowią idealną możliwość niedrogiego i elastycznego rozszerzenia istniejących aplikacji. Dzięki zastosowaniu złączy typu „Board to Board” złącze moduły można łatwo wymieniać. Ekonomiczność komputerów wzrasta dzięki maksymalnej elastyczności projektowej. W ten sposób płytę główną (płyta nośna) można wyposażyć w karty córki o różnych funkcjach.
Złącza typu board-to-board zapewniają maksymalną elastyczność podczas łączenia i rozłączania płytek drukowanych. Ich głównym zadaniem jest przesyłanie sygnałów i prądu. Z reguły para złączy typu „para złączy” (złącze płytka-płytka) składa się z listwy z złącze męskie oraz listwy z złącze żeńskie. Wysoka jakość naszych złączy ept wynika między innymi z idealnego dopasowania obu połówek złącza do siebie. Kompleksowa wiedza na temat geometrii styków, materiału styków i pokrycie styku, a także geometrii i materiału korpusu izolacyjnego zapewniającego optymalną odległość powietrzną i pełzającą, sprawia, że złącza ept są Państwa niezawodnym partnerem. Możliwość zautomatyzowanej obróbki dzięki doskonałej koplanarności jest oczywista.
Jak już wspomniano, dzięki zastosowaniu par złączy płytki drukowane można łatwo łączyć ze sobą, zachowując maksymalną niezawodność. Otwiera to możliwość rozbudowy płyty głównej (płyta główna) o karty córki. Dzięki przemyślanej konstrukcji można łączyć ze sobą dowolną liczbę płytek drukowanych. Czynnikiem ograniczającym jest obudowa zewnętrzna. Płytki drukowane można układać równolegle lub łączyć ze sobą pod kątem 90°. Możliwe są również rozwiązania typu „przewód-płytka”. Ponieważ gęstość upakowania i szybkość transmisji danych stale rosną, karty mezzanine stanowią idealną możliwość niedrogiego i elastycznego rozszerzenia istniejących aplikacji. Dzięki zastosowaniu złączy typu „Board to Board” złącze moduły można łatwo wymieniać. Ekonomiczność komputerów wzrasta dzięki maksymalnej elastyczności projektowej. W ten sposób płytę główną (płyta nośna) można wyposażyć w karty córki o różnych funkcjach.
