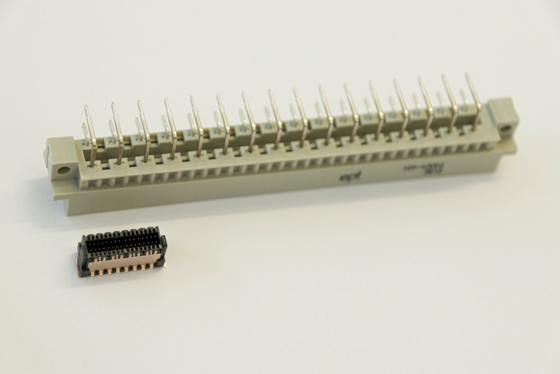

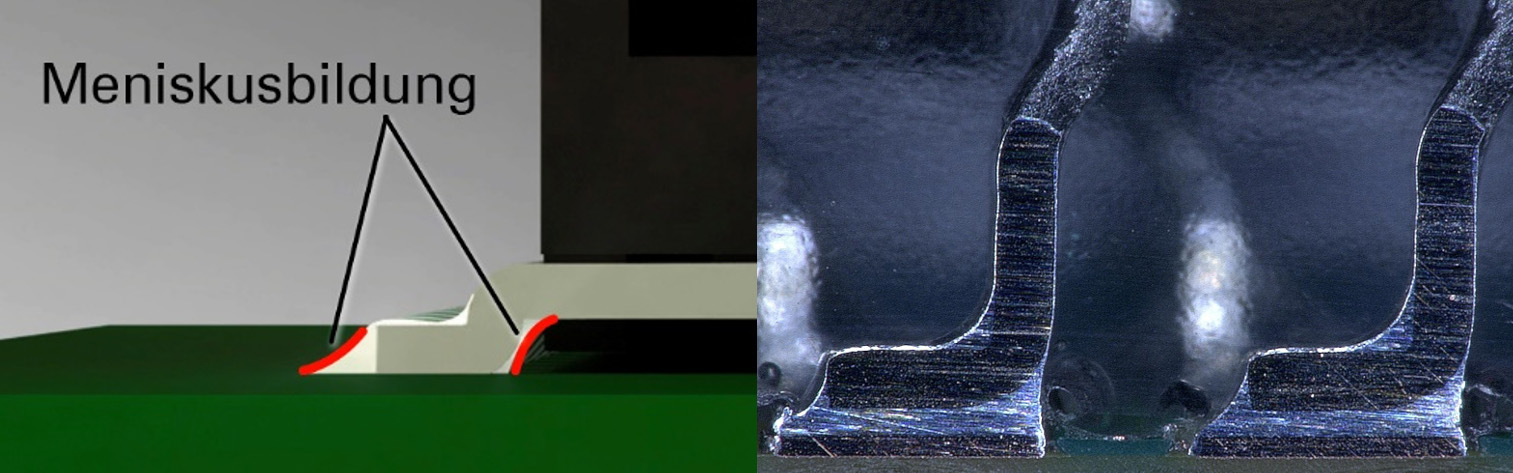

Współczesna elektrotechnika podlega bardziej niż kiedykolwiek wcześniej trendowi miniaturyzacji. Podzespoły i ich elementy muszą być nie tylko coraz wydajniejsze, ale także coraz mniejsze. Niemniej jednak często są one eksploatowane w trudnych warunkach rzeczywistych. Dlatego też elementy, takie jak złącza (złącze), przy niezmiennym obciążeniu stają się coraz bardziej filigranowe. Wysokiej jakości złącze (złącze) nie tylko wytrzymuje te obciążenia równie dobrze jak jego starszy i większy odpowiednik, ale nawet lepiej. Wynika to z udoskonaleń w składzie materiałowym oraz w konstrukcji produktu, na przykład w geometrii elementu izolacyjnego (rys. 1).

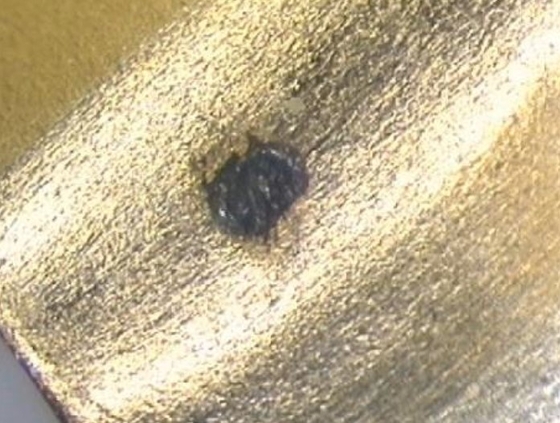

 Na wytrzymałość złącza wpływa wiele czynników. Jednym z nich jest powierzchnia styku. Decyduje ona w znacznym stopniu o żywotności złącza, mierzonej zazwyczaj w cykl wtykania. Podczas eksploatacji w terenie złącze jest narażony na pewne mikroruchy. Prowadzą one do ścierania powierzchni, a w konsekwencji do tworzenia się tlenku (rys. 2).

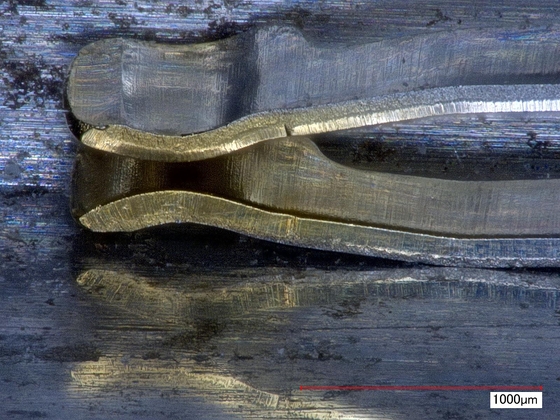

Styki złącza są tłoczone lub toczone. Jednak podczas tłoczenie na spodniej stronie taśmy tłoczonej powstaje niejednorodna powierzchnia o ostrych krawędziach, widoczna pod mikroskopem. Tradycyjne systemy nawiązują styk właśnie na tej krawędzi wykrawania (krawędź cięta), co wiąże się ze zwiększonym ścieraniem powierzchni, a co za tym idzie – z wyższym oporem rezystancja styku. Można tego uniknąć, wyginając wkładkę sprężynową o 90 stopni w tak zwanym procesie wykrawania z gięciem (Stanzbiegeprozess), tak aby stykała się z gładką, walcowaną powierzchnią noża (styk męski) (rys. 3).

Jednak nie tylko konstrukcja listwy sprężynowej (złącze żeńskie), ale także listwy nożowej (złącze męskie) ma decydujące znaczenie dla trwałości złącza wtykowego. Również ta ostatnia musi być bowiem precyzyjnie tłoczona i poddawana dalszej obróbce, aby uniknąć wadliwych, ostrych krawędzi.

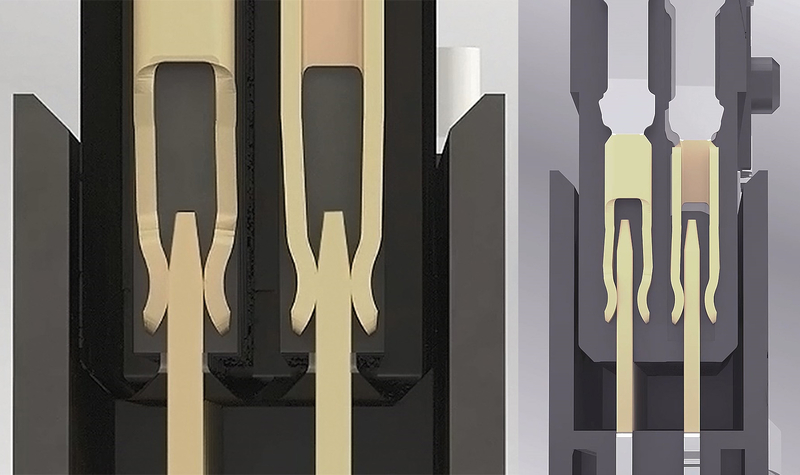

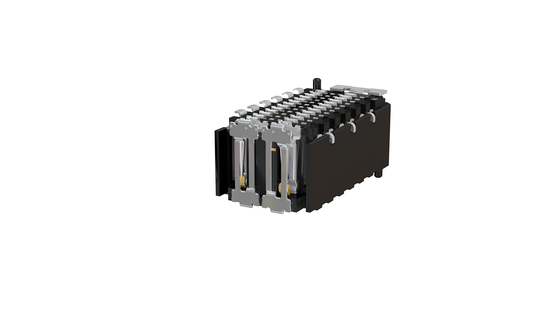

Jeszcze bardziej wytrzymałe są natomiast złącza (złącze) z tak zwanym „hermafrodytycznym” systemem styków. Ich cechą charakterystyczną jest identyczna geometria styków w obu połówkach złącza – wtyku (Plug) i gnieździe (Socket). Obie części posiadają zatem zarówno sprężynę, jak i ostrze. W ten sposób każdy pin jest stykany przez dwie sprężyny, a wtyk i gniazdo są ze sobą splecione i nie mogą się od siebie odłączyć. Podczas gdy dwustronna listwa stykowa (złącze żeńskie) pod obciążeniem mechanicznym zawsze zapewnia co najmniej jeden punkt styku, przeplatające się geometrie w systemach stykowych neutralnych pod względem płci gwarantują, że transmisja sygnału zawsze przebiega przez dwa punkty styku. Ta wysoka redundancja zapewnia zatem maksymalne bezpieczeństwo styku (rys. 5).

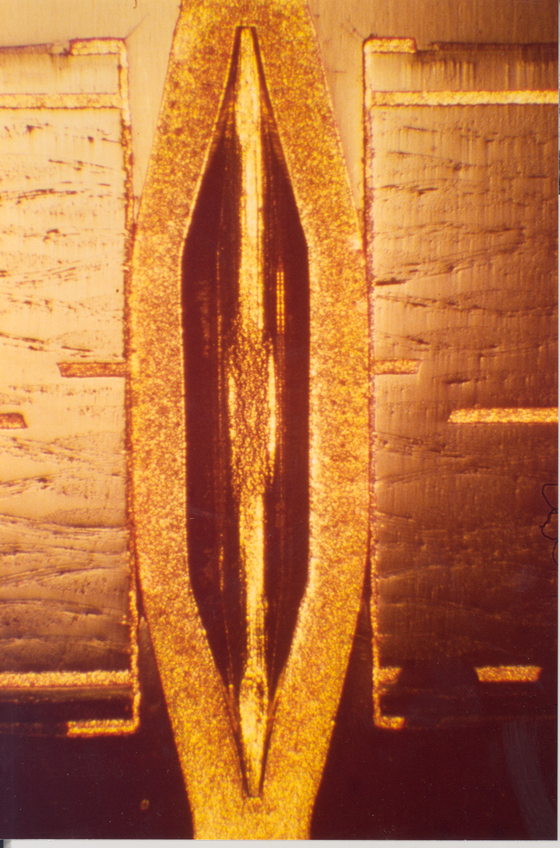

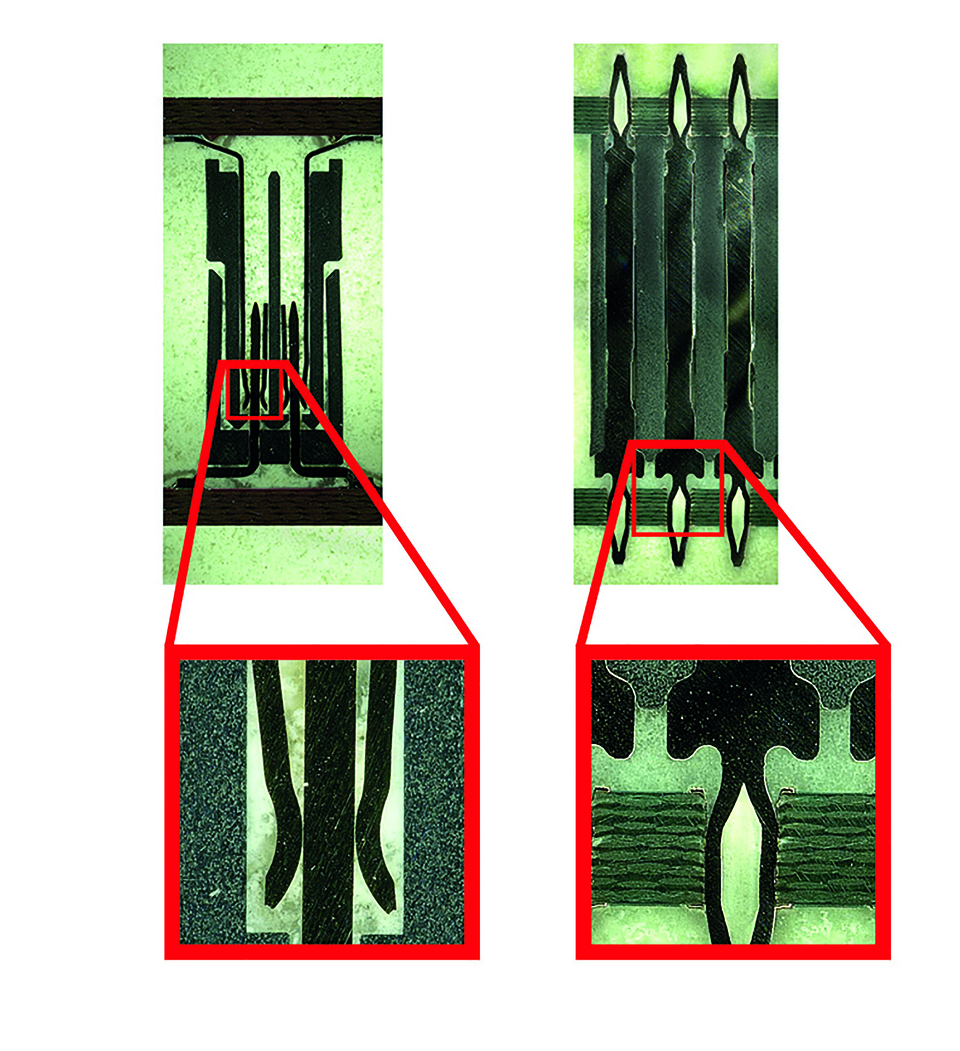

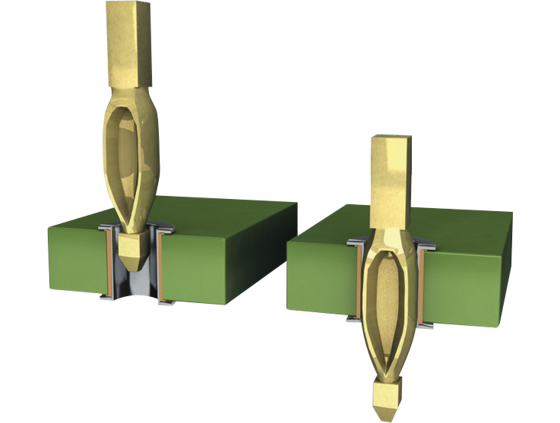

  W tym przypadku element „ pin wciskany ” ma większą przekątną niż średnica otworu w płytce drukowanej. Kołek złącza jest elastyczny w „ strefa wciskania ”, dzięki czemu płytka drukowana nie ulega odkształceniu pod wpływem sił fizycznych podczas procesu wciskania. Odkształcenie ogranicza się zatem do strefa wciskania (rys. 8). Powstaje zgrzewanie na zimno między pin stykowy a metalizowanym otworem w płytce drukowanej: gazoszczelne, odporne na korozję, niskorezystancyjne i dobrze przewodzące prąd połączenie mechaniczne, które nadaje się również do zalewanie. Ponadto połączenie to jest określone w normie DIN EN 60352-5 i zachowuje niezawodny kontakt nawet przy bardzo dużych obciążeniach mechanicznych i termicznych, takich jak wibracje, zginanie i gwałtowne zmiany temperatury, a także wytrzymuje obciążenia udarowe do 200 g.

Ze względu na doskonałą wytrzymałość oraz dziesięciokrotnie lepszą odporność na wstrząsy ( intensywność uszkodzeń ) (wskaźnik FIT) w porównaniu z automatycznie lutowanymi złącze, złącze technologia press-fit jest chętnie stosowane w zastosowaniach o wysokim poziomie bezpieczeństwa, w których transmisja sygnału nie może zostać przerwana pod żadnym pozorem, na przykład w systemach poduszek powietrznych lub modułach ABS i ESP.

 Geometria korpusu izolacyjnego złącza pomaga ponadto chronić styki przed uszkodzeniem podczas pracy lub montażu. Powinna być tak skonstruowana, aby wrażliwe styki wewnątrz złącza były odpowiednio zabezpieczone.

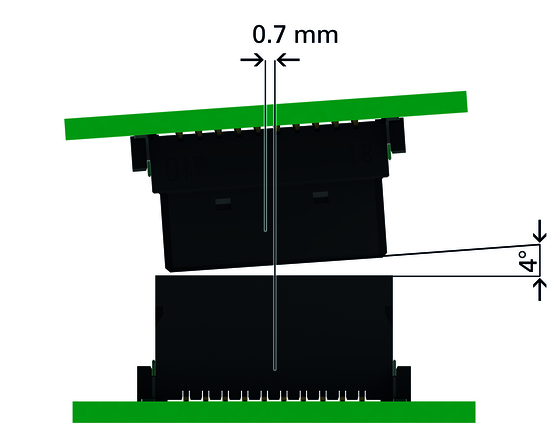

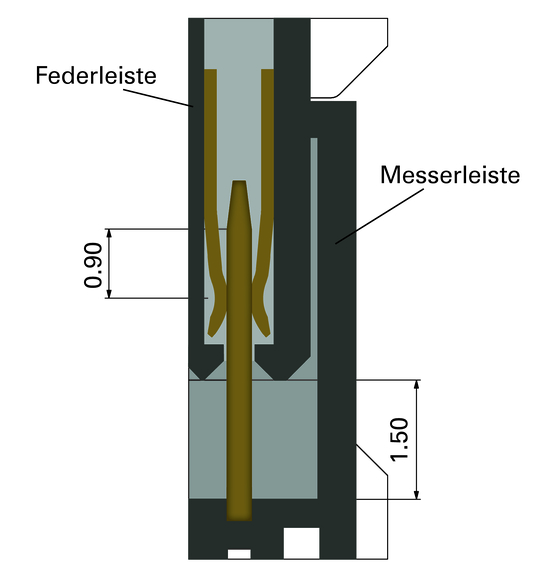

 Dzięki fazowanym krawędziom wprowadzającym można również uniknąć uszkodzeń podczas montażu. Pomagają one wyrównać przesunięcie płytek drukowanych w dowolnym kierunku podczas wkładania. Dzięki dodatkowemu obszarowi blokującemu obie połówki złącza można połączyć bez uszkodzeń nawet w przypadku przesunięcia środkowego lub kątowego (rys. 10).

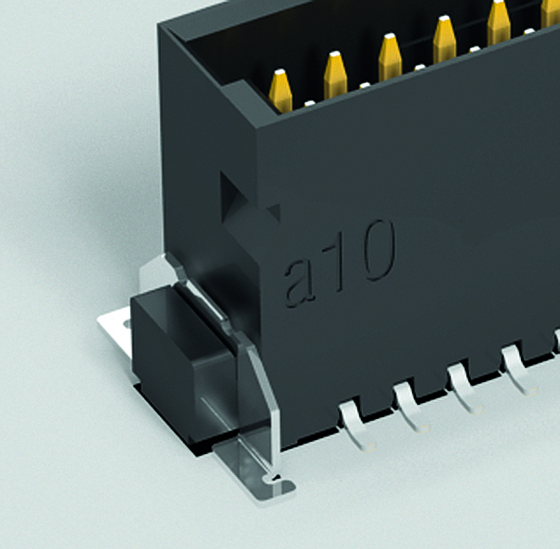

Niektóre złącze są ponadto wyposażone w elementy typu „Boardlock”. Są to metalowe uchwyty przymocowane do korpus izolacyjny, które są również przylutowane do płytki drukowanej (rys. 11). W ten sposób zapewniają one dodatkową stabilność – nawet w niekorzystnych warunkach, takich jak wibracje i wstrząsy.

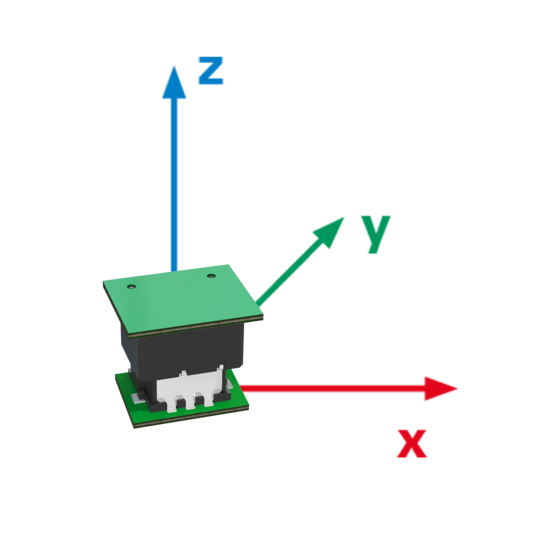

Zakres tolerancji złącza odgrywa decydującą rolę w ocenie jego wytrzymałości. Jeśli wtyk nie jest w stanie skompensować określonych tolerancji, ruchy mechaniczne prowadzą do zużycia, a nawet uszkodzenia połączenia. Podczas montażu pomocne są fazy wprowadzające, które umożliwiają bezuszkodzeniowe podłączenie listwy nożowej i listwy typu „złącze żeńskie”. Jednak również w stanie podłączonym konieczne jest kompensowanie mikroruchów. Udaje się to dzięki geometrii styków i elementów izolacyjnych. Jeśli złącze (złącze) posiada funkcję „floating-Funktion”, może kompensować odchylenia nawet do ±0,4 mm podczas pracy. Funkcja ta zyskuje na znaczeniu, ponieważ odgrywa decydującą rolę podczas montażu płyty drukowanej z wieloma złączami. W warunkach eksploatacyjnych obciążenia występują jednak nie tylko w kierunkach x i y, ale również w kierunku z (rys. 12).

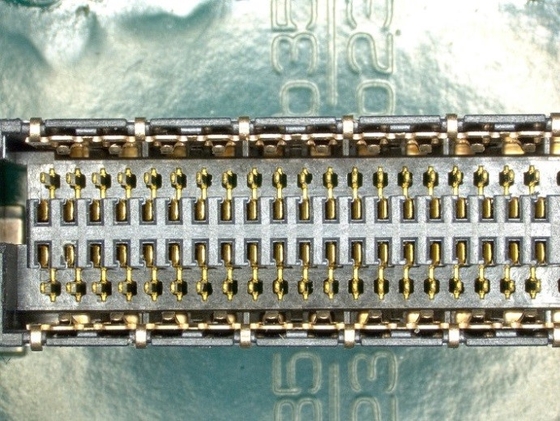

 Aby dokładnie przetestować złącza (złącze) pod kątem ich wytrzymałości, stosuje się różne procedury testowe. W tym celu analizuje się takie zmienne, jak wytrzymałość napięciowa (wytrzymałość na napięcie) oraz rezystancja styku (rezystancja przejściowa), zarówno przed, jak i po teście obciążeniowym, a także przeprowadza się wizualną kontrolę stanu styków. W ten sposób można na przykład sprawdzić wpływ 500 cykli cykl wtykania na wytrzymałość na napięcie (wytrzymałość napięciowa) lub w badaniu klimatycznym ustalić, czy kilkugodzinna ekspozycja najpierw w temperaturze -55°C, a następnie 125°C ma negatywny wpływ na rezystancję przejściową (rezystancja styku) złącza. W przypadku testu szoku termicznego złącze musi wytrzymać 100 cykli szybkiej zmiany między tymi ekstremalnymi temperaturami, po 30 minut w każdej z nich. Również przesunięcie środkowe i przesunięcie kątowe podczas wtykania, podobnie jak zakres tolerancji w stanie wtykowym, powinny być nie tylko sprawdzane teoretycznie na modelu CAD, ale także poddawane wyczerpującym testom w praktyce, a ich wytrzymałość potwierdzana empirycznie. Równie ważne jest, aby różne badania mające kluczowe znaczenie dla powierzchnia styku (powierzchni styku) były przeprowadzane łącznie w celu symulacji rzeczywistych warunków. Na przykład testy cykli wcykl wtykania- oraz badanie w mieszaninie gazów korozyjnych można przeprowadzać łącznie, aby upewnić się, że parametry złącza w zakresie rezystancja styku oraz wytrzymałość napięciowa nie uległy pogorszeniu, a styki nie uległy uszkodzeniu (rys. 14).
